РОС-301, РОС-301И Датчик-реле уровня жидкости кондуктометрический

Наличие:
в наличии


Фотогалерея изображений к товару РОС-301, РОС-301И Датчик-реле уровня жидкости кондуктометрический:



Подробное описание технических характеристик РОС-301, РОС-301И Датчик-реле уровня жидкости кондуктометрический, его возможные модификации (исполнения), а так же как правильно оформить заказ:

"РОС-301 цена" в Минске, Бресте, Гродно, Витебске, Гомеле, Могилеве и Республике Беларусь (РБ) ^ Купить регулятор-сигнализатор уровня РОС301 и РОС301И. Датчик реле уровня жидкости трехканальный кондуктометрический его стоимость от компании ПРИБОРИНВЕСТ, на реле уровня жидкости рос 301, рос-301и
Назначение:


Кондуктометрический датчик-реле уровня РОС-301 жидкости предназначен для контроля (сигнализации) трех уровней электропроводных жидкостей по трем независимым каналам в одном или различных резервуарах.
Сигнализатор-регулятор уровня РОС301 применяется для контроля воды (водопроводной, технической), сточных вод, щелочных, кислотных растворов, для работы в системах котловой автоматики, очистных и дренажных сооружений.
Основные объекты, на которых применяются датчики-реле уровня РОС-301 - это котельные, пункты водоподготовки, очистные, дренажные, водонапорные сооружения, пожарные резервуары и водоемы, насосные станции, накопительные емкости, отстойники. Датчики широко_ используются в АСУ гидросооруженийи и теплоэнергетики.
Датчики просты, безопасны и экономичны при эксплуатации, не требуют дополнительных настроек и контроля во время работы.
Входы контрольных датчиков гальванически-развязанны. Имеется искробезопасное исполнение - РОС-301И.
Каждый релейный выход имеет две группы переключающих контактов.
Функционально является аналогом ЭРСУ-3, ESP-50 (Польша).

Технические Характеристики:

Питание: 220В /50Гц;
Потребляемая мощность: 6 Вт;
Количество каналов: 3;
Ток коммутации, максимальный: 5А/240V AC;
Напряжение на электродах: 6В, DC;
Сопротивление срабатывания: до 10 кОм;
Крепление - на стену;
Имеется вариант для установки на DIN-рейку -> РОС-301-DIN. (Так же присутствует в каталоге приборов компании ПРИБОРИНВЕСТ)
Пылевлагозащита: IP 54;


Комплектность поставки изделия:

- Передающий преобразователь (ППР) - 1 шт.
- Первичный преобразователь (датчик) - 3 шт.
- Чувствительные элементы (электроды) - 3 шт.
(стандартная комплектация - стержневые, длиной 0,6м, либо под заказ - тросовые)

Пример записи для заказа:

ros301-how-to-zakaz-priborinvest

Допустимая нагрузка на контакты выходного реле:

Нагрузка не более тока, А напряжения, В Ток Вид нагрузки
2 240
2 24
пер.
пост.
индуктивная
cos > 0,75
5 240
6 24
пер.
пост.
активная

В зависимости от условий эксплуатации, существует несколько вариантов исполнения датчика:

Исп. Присоединение Материал
изолятора
Раб.
давление,
МРа
Макс. темп.
среды, 0С
1
М20х1,5, S24 Фторопласт 4, ГОСТ
10007-80
1,6 200
2 М20х1,5, S24 Полиэтилен 2,5 80
4 M20х1,5, S27 Керамика 2,5 300
5 M27х1,5, S24 Фторопласт 4, ГОСТ
10007-80
2,5 200

Подготовка к работе, установка и монтаж:

- При вертикальном монтаже датчиков (на крышке резервуара) расстояние между отверстиями для крепления датчиков должно быть не менее 60 мм. Длины электродов должны соответствовать контролируемым уровням.
- При установке датчиков с электродами длиной свыше 0,6 м на резервуарах с сильным волнением жидкости, необходимо зафиксировать электрод через изолятор, либо предусмотреть защиту электрода изоляционным демпфирующим устройством (перфорированная труба, решетка и т.д.).
- При горизонтальном монтаже датчиков (на боковой стенке резервуара) центры отверстия на резервуаре должны быть выше контролируемых уровней на величину радиусов электродов датчиков. Горизонтальная установка датчиков возможна только при контроле жидкостей, не образующих проводящих отложений на изоляторе датчика. Для обеспечения стекания жидкости с электрода датчика конец электрода рекомендуется ориентировать вниз на 10-20°.
- Резервуар с контролируемой средой должен быть заземлен и соединен с клеммой 2 колодки Х3 передающего преобразователя
- При установке датчиков на резервуарах из непроводящего материала необходимо предусмотреть наличие внутри резервуара дополнительного электрода (например, металлической полосы), который должен быть заземлен и соединен с клеммой 2 колодки Х3 передающего преобразователя. Датчики на резервуаре располагать так, чтобы исключить «закорачивание» их между собой и с дополнительным электродом или стенкой металлического резервуара.
- Соединение передающего преобразователя с датчиками осуществляется проводом любой длины с сопротивлением каждого провода не более 20 Ом. Сопротивление изоляции линии связи при отсоединенном передающем преобразователе должно быть не менее 1 МОм. Монтаж производить в соответствии с "Правилами устройства электроустановок (ПУЭ)" и схемой подключения любым проводом или кабелем с максимальным сечением жилы 1,5 мм2.
- По окончании монтажа измерить сопротивления изоляции силовых и сигнальных цепей относительно корпуса ППр мегаомметром на напряжение 500 В, оно должно быть не менее 20 МОм.
- Подать напряжение питания и проверить работу прибора, для чего последовательно замкнуть электроды датчиков на корпус через резистор 1...5 кОм при этом должны сработать реле и загореться соответствующие светодиоды.

- ЗАПРЕЩАЕТСЯ! эксплуатация прибора во взрывоопасных помещениях!
- Во время профилактических осмотров перед снятием крышки передающего преобразователя необходимо отключить напряжение питания передающего преобразователя и исполнительных устройств.

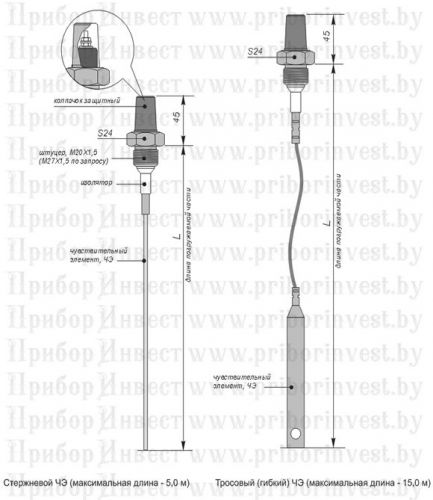

Габаритные и установочные размеры датчиков:

ros301_gabarit-pribor-invest-trolololololololo

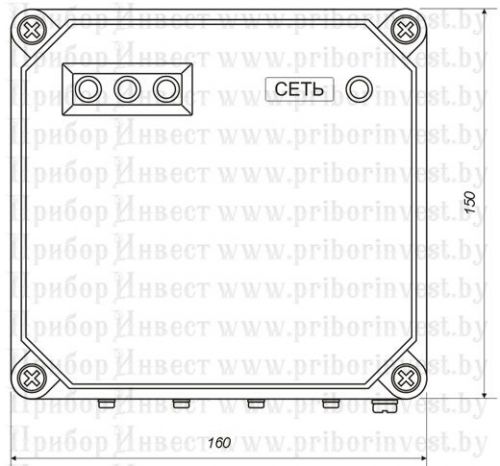

Внешний вид и габаритные размеры передающего преобразователя ППР:

ros301_vneshniy_vid-priborinvest

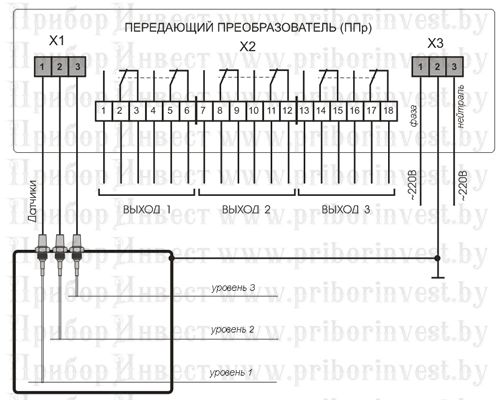

Схема подключения датчика-реле уровня РОС 301:

ros301_shema-podklu4eniya_by_priborinvestkompani

Обращаем Ваше внимание, что схема может отличаться в зависимости от производителя прибора
Вариант применения РОС-301 для осушения дренажных колодцев, режим “Откачки”:

ros301_primenenie_dl9_osushenija_drenaznih_kolodzev_priborinvest

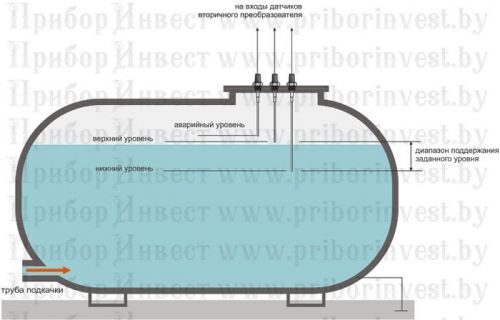

Вариант применения РОС-301 для поддержания (регулирования) уровня жидкости в заданном диапазоне, режим “Налива”:

ros301_primenenie_1_v zad_diapazone

Размещение датчиков (R-01, R-02, R-04 ) на стенке резервуара при горизонтальном монтаже:

ros301_razmes4enie_datchika__priborinvest-belarus

Датчики следует располагать наклонно, чтобы избежать образования токопроводящих отложений на электродах.

Техническое обслуживание:
  Выполнение работ по техническому обслуживанию производить при отключенном питании передающего преобразователя.
Периодичность технического обслуживания устанавливается исходя из условий эксплуатации прибора, но не реже 1 раза в полгода.
  При проведении ТО необходимо проверить состояние датчиков (при необходимости произвести очистку электродов), надежность соединительных линий
с ПРП, очистить клеммные контакты передающего преобразователя и корпуса от пыли и грязи.

Маркировка и тара:
  На этикету наносится:
наименование предприятия-изготовителя обозначение прибора и его модификации данные нормативно-технической документации (ТУ) характеристики питающего напряжения эксплуатационные характеристики (пылевлагозащита, климатические параметры) серийный номер изделия год изготовления.

Упаковка блока производится в соответствии с ГОСТ 23088-80 в потребительскую тару.

Транспортирование и хранение
  Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.



Код товара: ros-301-rossenz Вес: 1.20
