ДМ-3583М, ДМ-3583ФМ Манометр дифференциальный мембранный взаимозаменяемый. Дифманометр ДМ3583, ДМ3583М 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160, 250, 400, 630 кПа • цена, стоимость в минске, бресте, гомеле, витебске, могилеве, гродно от Приборинвест
1 2 3 4 5

ДМ-3583М, ДМ-3583ФМ Манометр дифференциальный мембранный взаимозаменяемый (Дифманометр)

Наличие:
в наличии

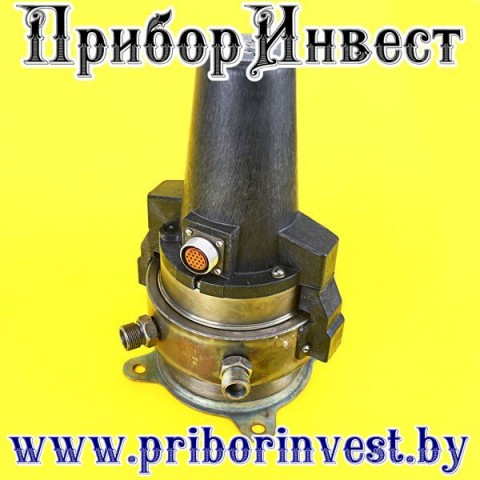

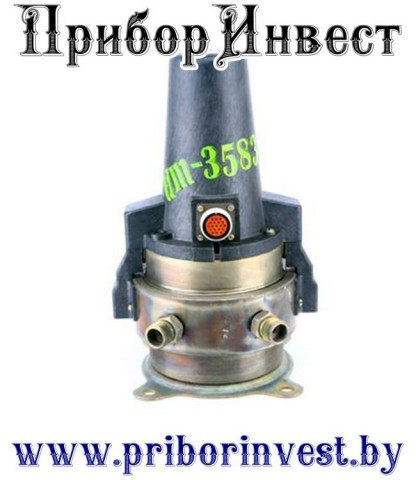

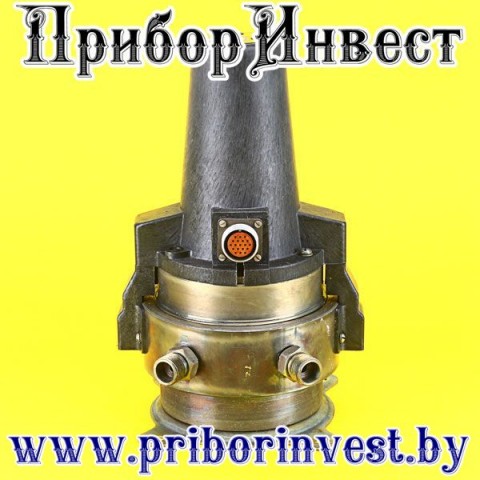

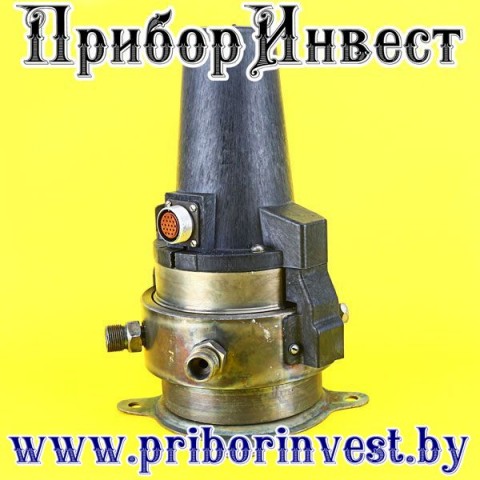

Фотогалерея изображений к товару ДМ-3583М, ДМ-3583ФМ Манометр дифференциальный мембранный взаимозаменяемый (Дифманометр):



Подробное описание технических характеристик ДМ-3583М, ДМ-3583ФМ Манометр дифференциальный мембранный взаимозаменяемый (Дифманометр), его возможные модификации (исполнения), а так же как правильно оформить заказ:

Цена на дифманометр ДМ-3583М в РБ - компания ПРИБОРИНВЕСТ. преобразователь давления ДМ3583 в наличии. Стоимость манометр дифференциальный дм 3583 м 6,3кПа, 10 кпА, 16кПа, 25кПа, 40 кпА, 63kPa в Республике Беларусь  по тел 231-02-03 в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно
Назначение:


Дифманометры ДМ-3583М и ДМ-3583ФМ (Манометры дифференциальные мембранные взаимозаменяемые) предназначены для преобразования измеряемых параметров в унифицированный выходной сигнал взаимной индуктивности 0-10мГн (mH) для ДМ-3583М и 10-0-10мГн (mH) для ДМ-3583ФМ. Обращаем внимание, что на складе компании ПРИБОРИНВЕСТ, присутствуют все пределы измерения!
Дифманометры применяются для измерения параметров газов и жидкостей (перепад давлений, расход, уровень), неагрессивных по отношению к сталям марок 12Х18Н10Т, 40X13, кадмированной стали 45, красной меди М2, сплавам 36НХТЮ, 36Н, 40КХНМ и предназначены для работы при температуре окружающего воздуха от минус 30 до плюс 50 °С и относительной влажности до 95 %. Дифманометры типа ДМ-3583 предназначены для преобразования разности давления (в системе) в индуктивный сигнал на выходе в линейной зависимости. ДМ-3583 используют в производственной среде (заводы, фабрики, производственные участки) для измерений таких показателей рабочего тела как: давление, разность давлений, расход и уровень жидкости или газа. Эти приборы могут полноценно функционировать в широком диапазоне температур от минус 30°С до плюс 50°С.

Технические характеристики:

Верхние номинальные пределы измерения, кПа 1,6 / 2,5 / 4 / 6,3 / 10 / 16 / 25 / 40 / 63 / 100 / 160 / 250 / 400 / 630
Предельно допустимое рабочее избыточное давление, мПа 16 / 25
Выходные сигналы 0-10 мГн (для ДМ3583М) / 10-0-10мГн (для ДМ3583ФМ)
Предел допустимой приведенной основной погрешности преобразования ±1,5%
Питание ток 0,125 А; частота 50 Гц
Потребляемая мощность 1,5 ВА
Температура эксплуатации от -30 до +50
Относительная влажность до 95%
Габаритные размеры 180х192х302 мм
Масса 12 кг
Срок эксплуатации, не менее 8 лет

В а ж н о. Запрещается использовать дифманометр во взрывоопасных помещениях

Дифманометры с предельными значениями 1,6 и 2,5 кПа предназначены только для конвертирования в выходной сигнал параметров газа, потому что смещается "ноль" из-за разности столба жидкости между мембранными коробками.

Первичная обмотка трансформаторного преобразователя ДМ-3583М получает от вторичного прибора ток переменный (I = 0,125 A) с частотой (Ѵ = 50 Гц)



УСТРОЙСТВО И РАБОТА:

Дифманометры ДМ-3583М работают в комплексе с вторичными приборами дифтрансформаторной системы типа КСД2, КСД3, КВД1, а так же с другими., а дифманометры ДМ-3583ФМ — со вторичными приборами ферродинамической системы типа ВФС, ВФП и др., которые имеют входной преобразователь ПФ2.,в системах контроля, автоматического регулирования и управления технологическими процессами.

Один дифтрансформатор обслуживает одновременно целую группу дифманометров, периодически включаясь и отключаясь. Их не нужно тарировать.

Принцип действия основан на деформации чувствительного элемента, который реагирует даже на незначительное воздействие давления, в результате перемещается плунжер дифтрансформатора, который жестко соединен с чувствительным элементом. Перемещение плунжера, преобразуется в пропорциональное значение взаимной индуктивности первичной и двумя секциями вторичной обмотки, которые подключены встречно.

 dm3583m_ris1_priborinvest

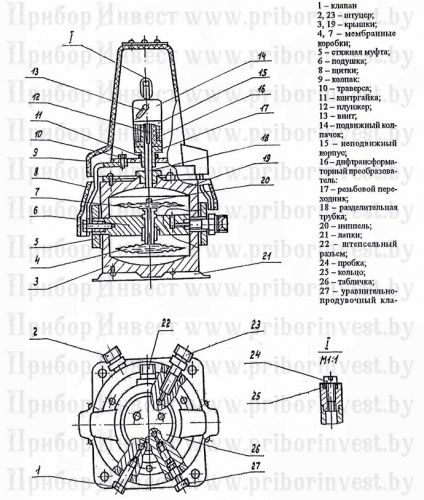

 Рис. 1. Общий вид

Чувствительный элемент ДМ-3583 (рис.1) является мембранный блок, который состоит из мембранных коробок 4 и 7, которые крепятся к перегородке 6. Сама перегородка 6 зажата двумя крышками 3 и 19 при помощи муфты 5 этим образует две рабочие камеры дифманометра (нижняя – плюс; верхняя – минус).

Каждая мембранная коробка состоит из двух или четырех мембран. Внутренние полости мембранных коробок дифманометров между собой сообщаются. Через отверстие 20 эти полости наполняются этиленгликолем, после этого отверстие заваривается. В нижнюю камеру дифманометра, (знаком минус), к штуцеру 2 подведен канал с давлением Р1, а в верхнюю, к штуцеру 23 – подведен канал с давление Р2. Давление Р1>Р2, в результате в камерах дифманометра возникает разность давлений (перепад).

Под действием давления нижняя мембранная коробка сжимается, тем самым уменьшает объем и вытесняет рабочую жидкость в верхнюю коробку – увеличивая ее в объеме, тем самым перемещая шток, который жестко крепится к плунжеру дифференциального трансформатора, а это уже изменяет взаимную индукцию между первичной и вторичной обмоткой.

Чувствительный элемент продолжает деформироваться до тех пор, пока силы, которые возникают от перепада давления, будут уравновешены упругими силами мембранных коробок. В зависимости от назначения определенной модели дифманометра (номинальное значение перепада давления), мембранные коробки устанавливаются определенной жесткости.

При значительном воздействии давления с одной стороны (перегрузка) мембранная коробка не повредится, в таких ситуациях обе мембраны сложатся по профилю, при этом вытеснив рабочую жидкость во вторую мембранную коробку и это никак не повлияет на упругость мембраны, она останется в пределах допустимой упругости.

В верхней коробке находится ниппель 20, который соединен с плунжером 12 дифференциального трансформатора 16, сам плунжер расположен внутри разделительной трубки 18, в полости минусовой камеры.

На разделительной трубке находится катушка преобразователя, который резьбовым переходником 17 сопряжен с траверсой 10 и стопориться контргайкой 11.

dm3583m_ris2_priborinvest

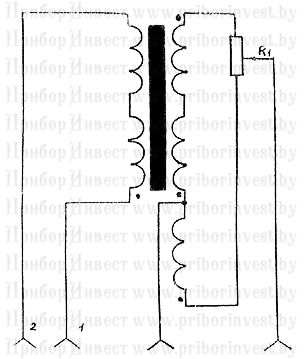

 Рис. 2. Схема электрическая принципиальная



 На дифманометре ДМ-3583М установлен дифференциальный трансформатор, который состоит из первичной (компенсационной) и вторичной обмоток, размещенных на общем корпусе и защищены экраном. Защитный экран включает в себя две составляющие: неподвижный корпус 15, подвижный колпачок 14. Представленная конструкция позволяет настраивать дифманометр с минимальной нелинейностью выходной зависимости, это настраивается плавным перемещением колпачка 14 по оси катушки. После настройки, в ходе которой получают минимальную нелинейность выходной характеристики, положение колпачка 14 фиксируется винтами 13. При настройки пределов измерения выходных сигналов используют потенциометр (переменное сопротивление R1) (Рис.2)



МОНТАЖ ПРИБОРА:



dm3583m_ris3_priborinvest

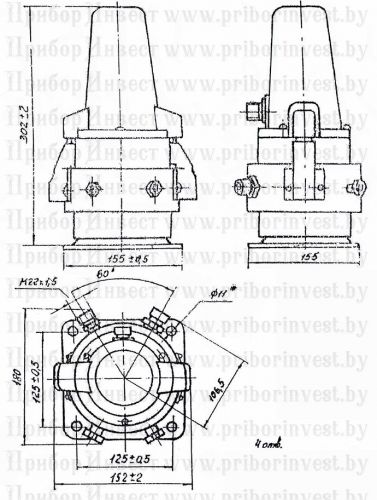

Рис. 3. Габаритные размеры, установка и крепление



При монтаже дифманометра, в процессе эксплуатации, используют основание 21 (рис.1) с крепежными отверстиями под болты (рис. 3)

Место установки дифманометра ДМ-3583М подбирается с учетом последующего монтажа, технического обслуживания и демонтажа. Это место должно обеспечивать максимально удобное расположение для проведения всех вышеупомянутых операций. Изначально выполняется установка запорных вентилей, эта операция выполняется в любом удобном месте. Следующая операция, после присоединению запорных вентилей, наполнение полости рабочей жидкостью.

Существует ограничение по длине импульсных трубок, которые соединяют дифманометр и служащее устройство, длина не должна превышать 50 м. Если это расстояние более 50 м, то соответственно увеличивается и время реакции на изменение давления в системе, рекомендуют прокладывать импульсные трубки по кратчайшему пути, без резких перегибов и должны быть проложены вертикально или горизонтально. Существует ещё одно условие работы дифманометра – температура жидкости, поступающей в дифманометр, должна быть равна температуре окружающей среде, поэтому длина импульсных шлангов должна быть оптимальной. Также не рекомендуется устанавливать дифманометр рядом с источниками вибрации (более 25 Гц) и в области переменных магнитных полей (400 А/м), все эти факторы могут повлиять на погрешность измерения.

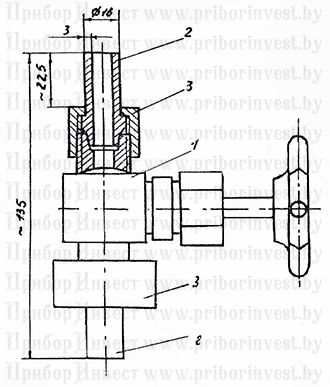

dm3583m_ris4_priborinvest  Рис. 4. Вентиль запорный с присоединительными ниппелями: 1 – вентиль; 2 – ниппель; 3 – накидная гайка

ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ:

Необходимо сразу проверить сохранность транспортной тары. На следующий день, после того как вы включили его в работу, нужно снять показания измеряемого параметра жидкости, периодически постукивая по импульсным магистралям, это делается для того чтоб из рабочей жидкости извлечь пузырьки воздуха. Это необходимое условие при работе дифманометра в среде низких давлений.

В начале эксплуатации нового прибора важно выставить на "ноль" исходя из данных вторичного прибора, который подключен параллельно в систему. Если весь диапазон использован, при корректировке данного параметра, в таком случае используют дифтрансформаторный преобразователь, при помощи этого преобразователя, также можно выставить отметку на "ноль".

При условиях эксплуатации дифманометра при температуре окружающей среды до -30°С для измерения параметров газа, то перед работой, не посредственно, нужно продуть камеры сжатым сухим воздухом.



ПОДГОТОВКА К РАБОТЕ:

Заполните жидкостью полости дифманометра (рабочей или предохранительной) – при измерении параметров жидкостей; конденсатом – при измерении параметров пара. Заполнение должно проходить на том месте где будет установлен дифманометр, предварительно разъединив импульсные магистрали перед запорными вентилями.

В качестве предохранительной жидкости выбирайте такую жидкость, которая не реагирует и не будет смешиваться с измеряемой средой, а также не будет способствовать разрушению деталей дифманометра.

Измерения параметров неагрессивных жидкостей

Измерение параметров неагрессивных жидкостей, через вентиль заполняются обе камеры одновременно, на плюсовой линии происходит так:

1. Открыть уравнительно-продувочный клапан 27 на 1,5-2 оборота (Рис. 1)
2. Снять колпак 9, отвернуть пробку 24 с резиновым кольцом 25 и нужно одеть на трубку разделительную 18 шланг длиной ≈0,5 м и диаметром 10 мм, для отвода воздуха и жидкости.
3. Открыть вентиль плюсовой и заполнить жидкостью дифманометр до вытекания из разделительной трубки, без пузырьков воздуха, обязательно.
4. Закрыть вентиль плюсовой, снять шланг трубки разделительной и закрыть пробкой.
5. Открыть вентиль плюсовой и снова начать прокачивать (заполнять жидкостью) до момента вытекания жидкости на минусовой магистрали, без содержания пузырьков воздуха.
6. Закрыть минусовой вентиль, а потом и плюсовой и уравнительно-продувочный клапан, можно считать что полость дифманометра заполнена.
Если жидкость вдруг попадает на дифтрансформатор, его продувают сжатым воздухом или протираю на сухо и закрывают защитным колпаком.

Измерения параметров агрессивных жидкостей

При замерах данного типа жидкостей или газообразных веществ и при эксплуатации данного дифманометра в качестве уровнемера:

1. Необходимо заполнить его через сосуды (разделительные, конденсационные, уравнительные) по такой же методике, которая была описана выше. Не стоит забывать о рекомендациям по использованию данных сосудов.
2. Подсоединить дифманометр к импульсным линиям.
3. Если необходимо подключить дифманометр ко вторичному прибору, смотрите схему (рис. 2)
4. Иногда при ошибочном подключении бывает, что при включении вторичного прибора к источнику питания и тогда стрелка указателя вместо нулевой отметки, находит себе место на максимальной отметке шкалы. Для разрешения такой проблемы необходимо поменять местами концы проводов вторичной или первичной обмоток на дифманометре или вторичном приборе.

К примеру, для гнезда дифманометра ДМ-3583 1 и 2 или 3 и 4, при подключении ко вторичному прибору, рекомендуют использовать кабель с сечением одной жилы 0,75 - 1,5 мм2:

▪ контрольные – кабели с резиновой изоляцией;

▪ для сигнализации и блокировки – с полиэтиленовой изоляцией в пластмассовой оболочке;

Параметры данных кабелей:

▪ электрическое сопротивление (на 1 км длины) R=23,5 Ом

▪ емкость одиночных жил С=150 мкф;

Линия подключения, которая имеет сопротивление каждой жилы не более R=5 Ом, а емкость не более С=0,02 мкф между парой жил, то такая связь не вносит особых погрешностей в измерении параметров.

В ходе эксплуатации допускается использование иных кабелей и проводов, главное условие – этот чтоб совпадали параметры, которые были описаны выше.

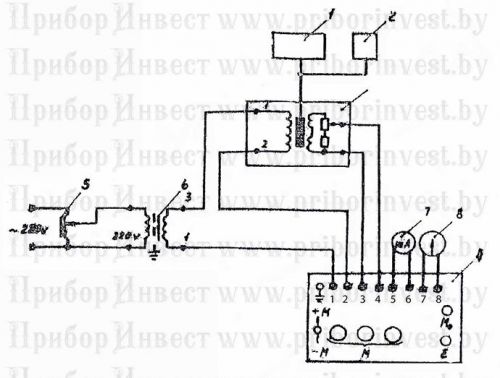

dm3583m_ris5_priborinvest  Рис. 5. Схема для поверки дифманометров

1 – насос (компрессор) создающий давление; 2 – контрольный прибор; 3 – прибор который поверяем;4 – объект комплексной и взаимной индуктивности Р-5017 или Р-5017/1; 5 – трансформатор ЛАГР-1; 6 – трансформатор разделительный И-57; 7 – миллиамперметр; 8 – вибрационный гальванометр М-501 или нульиндикатор Ф5046

Подготовка к поверке и условия проведения:

1. Все дифманометры должны быть установлены в рабочем состоянии;
2. Время выдержки – не менее 6 часов;
3. Температура окружающей среды:

▪ +20±2°С (класс точности 1,0);

▪ +20±5°С (класс точности 1,5);

4. относительная влажность 30-80%;
5. вариация давления должна быть с широком диапазоне и плавной;
6. вибрация и удары, воздействующие на работу дифманометра, должны быть в пределах допустимых значений;
7. время выдержки – не менее 1 ч 20 мин (при таких условиях: подключенное);
8. ток на первичной обмотке (ДМ-3583М) должен составлять 0,125 А;
9. частота переменного тока должна составлять 50 Гц;
10. должны отсутствовать сильные электрические и магнитные поля в зоне работы дифманометра;

Проведение поверки:

1. Изначально нужно проверить дифманометр и систему на герметичность; подается давление равное верхнему пределу измерения и засекается время – если в течение 5 минут падения давления в системе не наблюдается, значит все герметично;
2. С отклонением выходного сигнала, нужно установить на нуль, равным половине допускаемой и основной погрешности – для ДМ-3583М перепад давления должен отсутствовать;

Неисправности и способы устранения:



Неисправность Причина Способ устранения
Если указательная стрелка на вторичном приборе, не устанавливается на нулевую отметку шкалы (без перепада давления) Остаточная деформация чувствительного элемента дифференциального манометра Повторно выставить на "нуль"
При изменении разности давления указательная стрелка на вторичном приборе не перемещается по шкале и осталась на нулевой отметке Не открыты запорные вентили "+" и "–"Не плотно закрыт уравнительно-продувочный клапан. Открыть запорные вентили, а уравнительно-продувочный клапан закрыть плотно
Засоренные каналы дифманометра Продувка дифманометра воздухом под давлением
Разрушение чувствительного элемента дифманометра, вытекла жидкость мембранного блока Замена чувствительного элемента, и настройка дифманометра
Отсутствие напряжения на первичной цепи, обрыв на линии питания Ликвидация обрыва на линии питания, проверка напряжения на первичной цепи
Указательная стрелка вторичного прибора отклоняется в крайнее положение или фиксируется в произвольном месте, не реагирует на изменение перепада давления Не верно подключена или оборвана линия связи Проверить на правильность подключения или устранить обрыв контакта
Увеличение вариации Появление заедания в соединении сердечник – разделительная трубка дифтрансфортматора Проверить на соосность этих деталей, устранить заедание и провести повторную настройку дифманометра
Заедание в механической части или низкая чувствительность вторичного прибора Диагностировать и по необходимости провести ремонт вторичного прибора
Высокая погрешность прибора Износ упругого чувствительного элемента Установить на "нуль" и провести повторную настройку. Если не помогло, нужно заменить мембранный блок и настроить дифманометр



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:

Чтобы увеличить срок службы прибора, в процессе работы, периодически необходимо проверять и при необходимости проводить корректировку значения выходного сигнала, который должен соответствовать нулевому значению измеряемого перепада давления.

Период приработки дифманометра в среднем составляет две недели.

В первые 100 часов эксплуатации рекомендуется проверять через каждые 24 часа, затем – 48 часа. После приработки дифманометр следует проверять не реже одного раза в месяц. Через некоторый период интервал между проверка технического состояния может быть увеличен или уменьшен, это зависит от условий эксплуатации. После изменения места размещения дифманометра, при изменении температуры окружающей среды на 10°С и более, после значительной перегрузки дифманометра и заполнения его жидкостью, обязательно проводиться проверка выходного сигнала, при отсутствии перепада давления и по возможно проведение корректировки.

Все соединительные узлы и магистрали и вентили не должны быть засорены, и без содержания жидкостных пробок (при измерении параметров газообразного вещества) и газовых пробок (при измерении параметров жидких веществ).

Во время проведения технического обслуживания рекомендуется продувать соединительные линии и каналы дифманометра. Эта процедура выполняется при отключенном дифманометре. Для этого необходимо отвернуть накидные гайки на штуцерах 2 и 23 (рис. 1)

Также требуется продувка рабочих камер, это проводится сжатым воздухом 3-5 кгс/см2 (0,3 - 0,5 МПа):

- плюсовая камера продувается через штуцер 2 при открытом (примерно на 2 оборота) продувочном 1 и уравнительно-продувочном 27 клапанах.
- минусовая камера продувается через штуцер 23 при открытом (примерно на 2 оборота) продувочном клапане 1, уравнительно-продувочный клапан должен быть закрыт.

Смазывать резьбу на клапанах 1 и 27 рекомендуется смазывать раз в пол года, пластическими смазками: ЦИАТИМ-201, ЦИАТИМ-203, ЦИАТИМ-205,солидол УС-1, ЛИТОЛ.

Если во время эксплуатации дифманометра произошла односторонняя перегрузка (со стороны минусовой или плюсовой камер) при давлении превышающее допустимое значение в 10 раз (но не более 1 МПа). После такой перегрузки рекомендуют произвести корректировку "нуля", если погрешность превышает предельно допустимую через 24 часа после перегруза.

Основные характеристики дифманометра: основная погрешность, вариация, эти параметры тоже необходимо проверять один раз в год, но не реже.


Пример оформления заявки в компанию ПрибopИнвест:

ДМ-3583М 6,3 кПа кл.т. 1,5
ДМ-3583М 10 кПа кл.т. 1,5
ДМ-3583М 16 кПа кл.т. 1,0
ДМ-3583М 25 кПа кл.т. 1,5
ДМ-3583М 40 кПа кл.т. 1,5
ДМ-3583М 63 кПа кл.т. 1,5




Код товара: dm-3583m Вес: 12.00
