FLU 25 Реле протока (потока) жидкости в металлическом корпусе на трубопроводы ДУ 25-200мм

Наличие:
в наличии


Фотогалерея изображений к товару FLU 25 Реле протока (потока) жидкости в металлическом корпусе на трубопроводы ДУ 25-200мм:



Подробное описание технических характеристик FLU 25 Реле протока (потока) жидкости в металлическом корпусе на трубопроводы ДУ 25-200мм, его возможные модификации (исполнения), а так же как правильно оформить заказ:

цена FLU 25, flu-25 металлический корпус / пластиковый корпус повышенной надежности в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно. Стоимость на реле потока флу 25 с регулировкой скорости срабатывания , реле протока воды флю25, флау 25. Купить реле контроля жидкости для защиты насосов от сухого хода fly25 flu25 в Республике Беларусь.Скачать Сертификат соответствия ТС EAC на FLU 25, сертификат таможенного союза ТС Watts FLU25
Назначение:

Реле протока FLU 25 используется для контроля наличия протока воды в автономной отопительной системе с принудительной циркуляцией, вплоть до минимальных значений расхода. В зависимости от схемы подключения реле протока flu25 может включать либо выключать соответствующий элемент автономной отопительной системы при исчезновении либо появлении протока теплоносителя.

Реле протока FLU 25 является аналогом и полностью заменяет следующие приборы:

    ► ЭП-236Л
    РПИ, РПИ-Н
    Sika VHS 06 MK, VH780NI
    ЭМИС-ПОТОК 236Л
    Honsberg CRG-025HM
    Siemens QVE1901
    BD FS-1R, FS-2R
    Regeltechnik SW-1EPL, SW-1REPL
    Caleffi 626
    Danfoss FQS-U30G
    Fantini Cosmi FF81, FF82, FF84
    Honeywell S6065A1003
    Johnson Controls F61SB, F61TB
    AYVAZ AK-100, FS-2
    Прома-РП
    ДР-П-02-25, ДР-П-М



Реле протока имеет металлический корпус (пластиковый корпус - исполнение модели FLU 25PL) и может устанавливаться в помещениях с высокой влажностью. Наличие пружинного сильфона (сильфонного уплотнения) делает реле протока также пригодным для дизельного топлива.
В комплект поставки входят пластинки (ламели) различной длины для труб 1” – 8”.

За отдельную плату возможно комплектование бобышкой для монтажа!


Кратко:

Реле протока для монтажа на трубопроводах DN 1"-8". Алюминиевый корпус. Латунный присоединительный фитинг. Трехконтактный микропереключатель 20 (8) А, 250 В. Макс. рабочее давление жидкости 10 бар. Макс. рабочая температура жидкости 110 °C. Макс. температура воздуха в помещении 60 °C.

Прибор подлежит обязательной сертификации.

Технические характеристики:

Диаметр условного прохода (Ду): 25-200мм;
Диапазон контролируемых расходов жидкости, перекрываемый всем набором лопаток: 0,4-42м³/час, 6,7-700л/мин;
Материал корпуса: алюминий;
Материал резьбового штуцера и  рычага: латунь;
Материал пластины (ламели): нержавеющая сталь;
Микропереключатель (реле): 6 А – 220 В;
Максимальное рабочее давление: 10 бар (1 МПа);
Максимальная температура теплоносителя: 110°С;
Максимальная температура окружающей среды: 60°С;
Класс защиты: IP 64 (для металлического корпуса) / IP 54 (для пластикового ударопрочного корпуса)
Подсоединение: наружная резьба G1”.
Габаритные размеры: 106х162х78 мм;
Масса, не более: 1 кг.

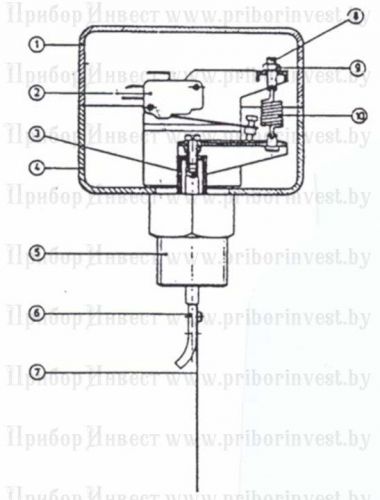

Рисунок flu-25:

flu25-ris1-by-priborinvest
1. Алюминиевая крышка. 2. Микропереключатель (реле).
3. Металлический пружинный сильфон. 4. Алюминиевый корпус.
5. Резьбовой штуцер 1” из латуни. 6. Рычаг из латуни.
7. Пластинка (ламель) из нержавеющей стали. 8. Регулировочный винт.
9. Гайка. 10. Пружина из нержавеющей стали

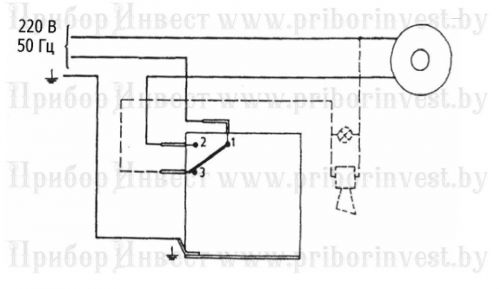

Схема подключения реле контроля протока flu 25:

При отсутствии протока контакты 1-2 разомкнуты, а контакты 1-3 замкнуты. По достижении расходом значения, указанного в таблице (таблица присутсвует ниже), контакты 1-2 замыкаются

flu25-ris2-shema-podklu4eniya-by-priborinvest
Инструкция по электрическому подключению реле протока:

- Первым делом необходимо снять крышку.
- Установить кабельную клемму на корпусе.
- Через клемму ввести кабель во внутрь корпуса.
- Клеммы типа Faston установить на концах кабеля.
- Произвести подключение к микропереключателюсогласно приведенной схеме.


Монтаж:

Для обеспечения безупречной работы реле протока должно устанавливаться на горизонтальном
трубопроводе, чтобы пластина (ламель) была вертикальна. Расстояние между трубой и прибором
должно составлять не менее 55 мм, а расстояние до последующей арматуры, отводов или фитингов на трубопроводе должно составлять не меньше 5 Ду. Реле протока должно быть ориентировано так, чтобы направление стрелки на корпусе соответствовало направлению протока в трубопроводе.
При наличии в теплоносителе посторонних механических включений и высокой загрязненности
следует перед реле протока устанавливать фильтр механической очистки.

Регулировка реле протока:

Приведенная далее таблица дает значения требуемой длины ламели в соответствии с диаметром трубы.
Порог срабатывания (рабочая точка) определяется напряжением пружины (10), установкой винта(8) и длиной ламели(А).
В  приведённой ниже таблице указаны диаметры труб, соответствующие длины ламелей и расход воды в м3/ч, при которых происходит замыкание или размыкание контактов микропереключателя, как при установке минимального значения (винт плотно затянут), так и при установке максимального значения (винт полностью ослаблен).
Устройство поставляется с плотно затянутым калибровочным винтом (установлено  минимальное  значение).  Контакт 1 - 2 разомкнут. После запуска насосов или при установлении номинального расхода воды, ламель должна сместиться в направлении потока воды,  в результате чего происходит замыкание контакта 1 – 2.
Если ламель не смещается, то это означает, что расход воды слишком мал и устройство не может среагировать.  Однако на практике это почти полностью исключено, так как значение расхода воды обычно существенно больше установленного минимального значения (например, 6,3 м³/ч при 3" диаметра трубы). Если известен реальный расход воды, то устройство может быть точно отрегулировано (см. таблицу).
Реле протока FLU 25 в отопительных системах с простым управлением ВКЛ-ВЫКЛ не требуют точной калибровки. Достаточно установить минимальное значение так, что контакт, который управляет горелкой, замкнется, как только будет достигнут установленный расход воды (см. таблицу).


Диаметр трубы

Длина ламели,

Минимальный расход в диапазоне регулирования

Максимальный расход в диапазоне регулирования


мм

открывание, м3

замыкание, м3

открывание, м3

замыкание., м3

1”

34

0,4

0,9

1,5

2,0

1 1/4”

34

0,6

1,2

1,9

2,6

1 1/2”

57

0,9

1,6

2,6

3,3

2”

57

2,3

3,2

5,1

7,1

2 1/2”

88

3,5

4,2

7,0

8,0

3”

88

5,7

6,3

10,5

12,0

4”

88

12,0

13,5

26,0

28,0

4”

167

7,1

8,0

18,0

20,0

5”

88

23,0

27,0

58,0

60,0

5”

167

9,0

12,1

28,0

30,0

6”

88

36,0

43,0

87,0

91,0

6”

167

12,0

17,2

32,0

35,0

8”

88

73,0

85,0

170,0

176,0

8”

167

36,0

42,0

85,0

90,0



Сертификат соответствия ТС EAC на FLU 25:
Сертификат соответствия таможенного союза ТС EAC на FLU 25




Код товара: flu-25 Вес: 0.60
