ЭКМ-1005 Манометр цифровой электроконтактный

Наличие:
под заказ


Фотогалерея изображений к товару ЭКМ-1005 Манометр цифровой электроконтактный:



Подробное описание технических характеристик ЭКМ-1005 Манометр цифровой электроконтактный, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Цены на Манометр цифровой электроконтактный ЭКМ-1005 в РБ от компании Пpибopинвест! Купить модели ЭКМ-1005-ДА, ЭКМ-1005-ДИ, ЭКМ-1005-ДИВ, ЭКМ-1005-ДД, экм-1005Ех, экм-1005Exd, экм-1005Ех-ди, экм-1005-ди-ех в  Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно
Назначение:

В ассортименте компании «Приборинвест» Манометры цифровые электронные ЭКМ-1005 являющиеся современными интеллектуальными контактными манометрами, предназначенными для измерения и контроля значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных сред. Сфера применения: энергетика, металлургия, нефтегазовая и нефтехимическая промышленность.

Сигнализирующее устройство обеспечивает коммутацию от 0,001 до 0,3 А, напряжением 220 В (включая 24; 27; 36; 110 В) для цепей переменного и постоянного тока. ЭКМ имеют 2 уставки и 2 оптореле каналов сигнализации, тип и значение уставок выбираются потребителем.

ЭКМ являются переконфигурируемыми приборами, с индикацией текущего значения преобразуемой величины.

Просмотр и изменение параметров конфигурации индикатора производится при помощи 3-кнопочной клавиатуры, расположенной на лицевой панели, или при помощи магнитного брелока, от которого срабатывают герконы, дублирующие клавиатуру лицевой панели.

Индикация значения измеряемой величины, уставок и параметров конфигурации происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой белого цвета. Измеренное значение отображается одновременно на 4- разрядномцифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерения. Также на ЖК-индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

Нормирование верхних и нижних пределов измерений, а также индицируемой величины может осуществляться в следующих единицах: Па (Ра), кПа (kРа), МПа (МРа), бар, кгс/см2 (kgf/cm2), по отдельному заказу — кгс/м2, атм, мм вод.ст.

Технические характеристики:

Варианты исполнения ЭКМ-1005:

Вид исполнения Маркировка Код при заказе
Общепромышленное - -
Взрывозащищенное «искробезопасная электрическая цепь» ExiallCT6 X Ех
Взрывозащищенное «взрывонепроницаемая оболочка» 1ExdllCT6 Х Ехd

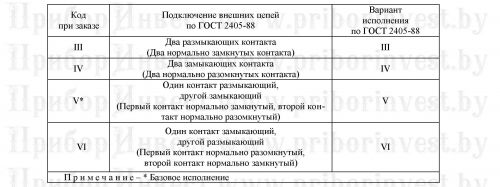

Код исполнения сигнализирующего устройства:

Код при заказе Подключение внешних цепей по ГОСТ 2405-88 Вариант исполнения по ГОСТ 2405-88
III два размыкающих контакта (два нормально-замкнутых контакта) III
IV два замыкающих контакта (два нормально-разомкнутых контакта) IV
V* один контакт размыкающий, другой замыкающий (первый контакт нормально-замкнутый, второй контакт нормально-разомкнутый) V
VI один контакт замыкающий, другой размыкающий (первый контакт нормально-разомкнутый, второй контакт нормально-замкнутый) VI

Примечание: * - базовое исполнение.

Технические характеристики электронного (электроконтактного) манометра ЭКМ-1005:

Характеристики Значения
Верхние пределы измерений ЭКМ-1005:
- абсолютное давление (ДА) 25 кПа ... 6 МПа
- избыточное давление (ДИ) 4 кПа ... 60 МПа
- избыточное давление-разрежение (ДИВ) ± 30 кПа ... (-0,1 ... 2,4) МПа
- дифференциальное давление (ДД) 10 кПа ... 2,5 МПа
Глубина перенастройки диапазонов 4:1 (4 диапазона измерений)
Выходной сигнал (опция), мА 4 - 20
Мощность коммутации оптореле:
- напряжение, В ~ / = 220
- ток, мА 300
Сигнализирующее устройство в соответствии с ГОСТ 2405-88 обеспечивает коммутацию переменного тока сетевой частоты и постоянного тока:
- в ЭКМ-1005, ЭКМ-1005Exd ~220 В (~24; ~27; ~36; ~110 В)
=220 В (=24; = 27; =36; =110 В)
- в ЭКМ-1005Ex =24 В
В соответствии с ГОСТ 22520-85 ЭКМ1005 являются:
- по числу преобразуемых входных и выходных сигналов одноканальными
- по зависимости выходного сигнала от входного с линейной зависимостью (для токового выхода)
с линейной зависимостью или с функцией извлечения квадратного корня (для показаний)
- по возможности перенастройки диапазона измерения многопредельными (четыре предела - 100, 60, 40, 25 % от максимального диапазона для конкретной модели), перенастраиваемыми
Температура измеряемой среды в рабочей полости, °С от -40 до +120
Конфигурирование внутренняя клавиатура, магнитный брелок для наружного управления
Функция извлечения квадратного корня есть
Погрешность ЭКМ1005, % от ± 0,25, ± 0,4, ± 0,6
Климатические исполнения С3* (от -5 до +50 °C)
С3 (от -25 до +70 °C)
С2 (от -40 до +70 °C)
Масса ЭКМ, кг, не более:
- для исполнения ЭКМ-1005-ДА, ЭКМ-1005-ДИ, ЭКМ-1005-ДИВ 1,25
- для исполнения ЭКМ-1005-ДД 1,5
Пылевлагозащита IP65
Варианты исполнения общепромышленное, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6)
Индикация 5-разрядный ЖК-индикатор с подсветкой и графической шкалой; вращение индикатора на 180°
Сенсоры металлические по технологии КНК, керамические
Электромагнитная совместимость (ЭМС) III-A - IV-A
Гарантия, лет 5

Климатическое исполнение ЭКМ-1005 (ГОСТ 12997-84):

Группа Диапазон температуры окружающего воздуха, °С Код при заказе
С3* от -5 до +50 t0550
С3** от -25 до +70 t2570
С2*** от -40 до +70 t4070

Примечания: * - базовое исполнение; ** - кроме модели ДМ40; *** - для моделей ДМ нижний диапазон до -25 °С, и для моделей с исполнением по материалам 12V и 13V нижний диапазон до -25 °С.

ЭКМ1005 по защищённости от воздействия окружающей среды в соответствии с ГОСТ 15150-69 выполнены в коррозионностойком исполнении ТIII.

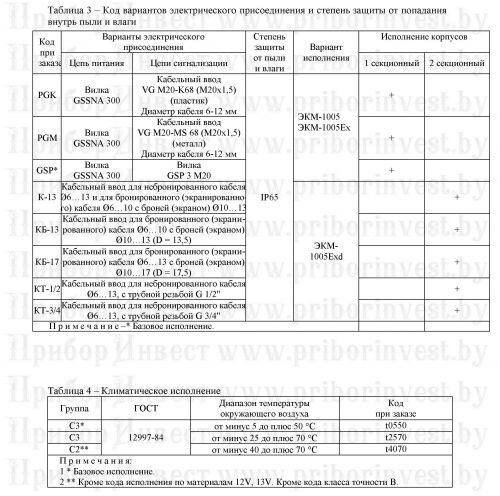

Коды вариантов электрического присоединения и уровни защиты от попадания внутрь пыли и влаги ЭКМ-1005:

Код при заказе Варианты электрического присоединения Вариант исполнения Степень защиты от пыли и влаги
Цепь питания Цепи сигнализации
PGK вилка GSSNA 300 кабельный ввод VG М20-K68 (М20?1,5) (пластик); диаметр кабеля (6 - 12) мм ЭКМ-1005; ЭКМ-1005Ех; ЭКМ-1005А IP65
PGМ вилка GSSNA 300 кабельный ввод VG М20-МS 68 (М20?1,5) (металл); диаметр кабеля (6 - 12) мм
GSP* вилка GSSNA 300 вилка GSP 3 M20
К-13 кабельный ввод для небронированного кабеля O (6 - 13) и для бронированного (экранированного) кабеля O (6 - 10) с бронёй (экраном) O (10 - 13) ЭКМ-1005Ехd
КБ-13 кабельный ввод для бронированного (экранированного) кабеля O (6 - 10) с бронёй (экраном) O (10 - 13) (D = 13,5)
КБ-17 кабельный ввод для бронированного (экранированного) кабеля O (6 - 13) с бронёй (экраном) O (10 - 17) (D = 17,5)
КТ-1/2 кабельный ввод для небронированного кабеля O (6 - 13), с трубной резьбой G ?"
КТ-3/4 кабельный ввод для небронированного кабеля O (6 - 13), с трубной резьбой G 3/4"

Примечания: * - базовое исполнение; ** - контакт 1 - «плюс» источника питания; контакт 2 - «минус» источника питания; контакт 3 - не задействован; контакт + - корпус.

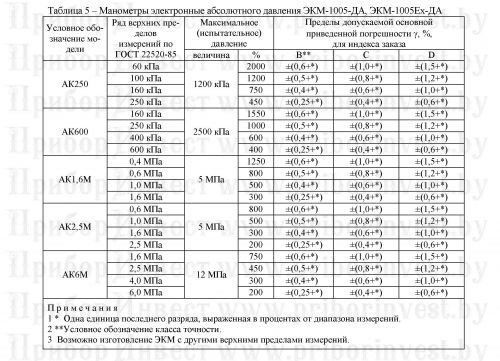

Метрологические характеристики ЭКМ-1005:

Условное обозначение модели состоит из двух букв и числа. Первая буква обозначает вид измеряемого давления: - А - абсолютное давление; - И - избыточное давление; - В - избыточное давление-разрежение; - Д - разность давлений.

Вторая буква обозначает материал мембраны сенсора: - М - металл; - К - керамика.

Число в обозначении модели соответствует максимальному верхнему пределу измерений в кПа (МПа).

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Максимальное (испытательное) давление Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
величина % B** C** D**
АК250 60 кПа 1200 кПа 2000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 1200 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
160 кПа 750 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
250 кПа 450 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АК600 160 кПа 2500 кПа 1550 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
250 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
400 кПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
600 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АК1,6М 0,4 МПа 5 МПа 1250 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,6 МПа 800 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,0 МПа 500 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
1,6 МПа 300 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АК2,5М 0,6 МПа 5 МПа 800 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
1,0 МПа 500 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,6 МПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
2,5 МПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АК6М 1,6 МПа 12 МПа 750 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
2,5 МПа 450 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
4,0 МПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
6,0 МПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

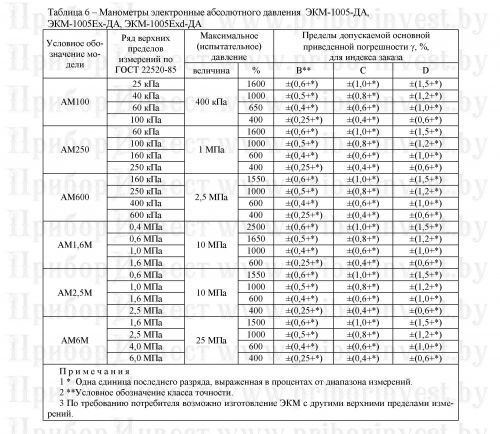

 Манометры электронные абсолютного давления ЭКМ-1005-ДА, ЭКМ-1005Ex-ДА, ЭКМ-1005Exd-ДА, ЭКМ-1005А-ДА

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Максимальное (испытательное) давление Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
величина % B** C** D**
АМ100 25 кПа 400 кПа 1600 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
40 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
60 кПа 650 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АМ250 60 кПа 1 МПа 1600 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
160 кПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
250 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АМ600 160 кПа 2,5 МПа 1550 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
250 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
400 кПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
600 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АМ1,6М 0,4 МПа 10 МПа 2500 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,6 МПа 1650 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,0 МПа 1000 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
1,6 МПа 600 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АМ2,5М 0,6 МПа 10 МПа 1550 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
1,0 МПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,6 МПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
2,5 МПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
АМ6М 1,6 МПа 25 МПа 1500 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
2,5 МПа 100 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
4,0 МПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
6,0 МПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

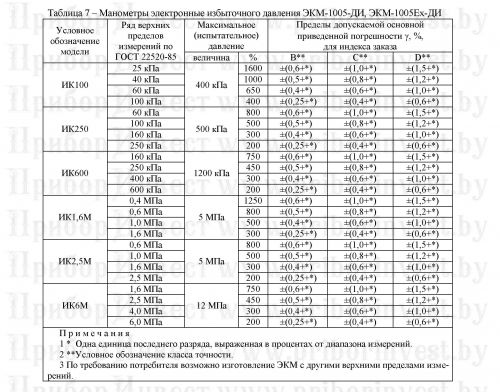

 Манометры электронные избыточного давления ЭКМ-1005-ДИ, ЭКМ-1005Ex-ДИ, ЭКМ-1005А-ДИ

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Максимальное (испытательное) давление Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
величина % B** C** D**
ИК100 25 кПа 400 кПа 1600 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
40 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
60 кПа 650 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИК250 60 кПа 500 кПа 800 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 500 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
160 кПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
250 кПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИК600 160 кПа 1200 кПа 750 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
250 кПа 450 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
400 кПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
600 кПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИК1,6М 0,4 МПа 5 МПа 1250 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,6 МПа 800 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,0 МПа 500 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
1,6 МПа 300 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИК2,5М 0,6 МПа 5 МПа 800 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
1,0 МПа 500 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,6 МПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
2,5 МПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИК6М 1,6 МПа 12 МПа 750 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
2,5 МПа 450 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
4,0 МПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
6,0 МПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

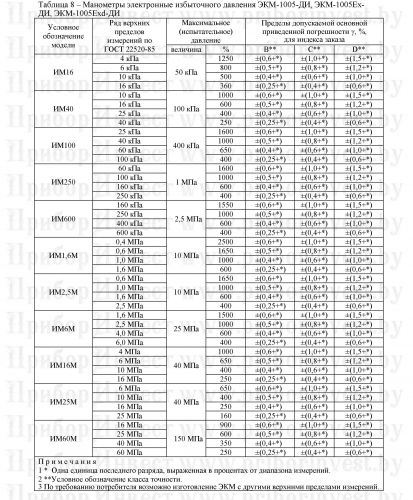

 Манометры электронные избыточного давления ЭКМ-1005-ДИ, ЭКМ-1005Ex-ДИ, ЭКМ-1005Ехd-ДИ, ЭКМ-1005А-ДИ

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Максимальное (испытательное) давление Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
величина % B** C** D**
ИМ16 4 кПа 50 кПа 1250 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
6 кПа 800 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
10 кПа 500 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
16 кПа 360 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ40 10 кПа 100 кПа 1000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
16 кПа 600 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
25 кПа 400 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
40 кПа 250 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ100 25 кПа 400 кПа 1600 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
40 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
60 кПа 650 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ250 60 кПа 1 МПа 1600 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
160 кПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
250 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ600 160 кПа 2,5 МПа 1550 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
250 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
400 кПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
600 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ1,6М 0,4 МПа 10 МПа 2500 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,6 МПа 1650 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,0 МПа 1000 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
1,6 МПа 600 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ2,5М 0,6 МПа 10 МПа 1650 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
1,0 МПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,6 МПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
2,5 МПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ6М 1,6 МПа 25 МПа 1500 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
2,5 МПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
4,0 МПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
6,0 МПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ16М 4 МПа 40 МПа 1000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
6 МПа 650 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
10 МПа 400 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
16 МПа 250 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ25М 6 МПа 40 МПа 650 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
10 МПа 400 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
16 МПа 250 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
25 МПа 160 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ИМ60М 16 МПа 150 МПа 900 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
25 МПа 600 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
40 МПа 350 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
60 МПа 250 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

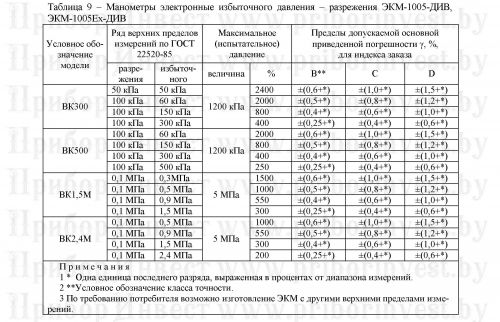

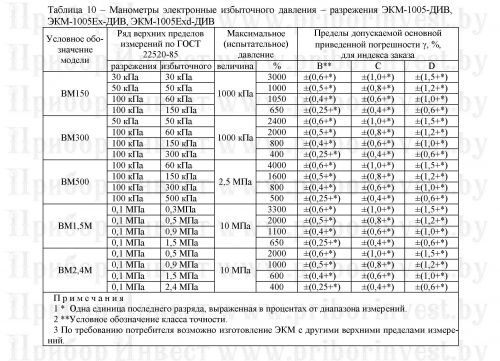

 Манометры электронные избыточного давления – разрежения ЭКМ-1005-ДИВ, ЭКМ-1005Ex-ДИВ, ЭКМ-1005А-ДИВ

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Максимальное (испытательное) давление Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
разрежения избыточного величина % B** C** D**
ВК300 50 кПа 50 кПа 1200 кПа 2400 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 60 кПа 2000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
100 кПа 150 кПа 800 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 300 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВК500 100 кПа 60 кПа 1200 кПа 2000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 150 кПа 800 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
100 кПа 300 кПа 400 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 500 кПа 250 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВК1,5М 0,1 МПа 0,3 МПа 5 МПа 1500 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,1 МПа 0,5 МПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
0,1 МПа 0,9 МПа 550 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
0,1 МПа 1,5 МПа 300 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВК2,4М 0,1 МПа 0,5 МПа 5 МПа 1000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,1 МПа 0,9 МПа 550 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
0,1 МПа 1,5 МПа 300 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
0,1 МПа 2,4 МПа 200 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

 Манометры электронные избыточного давления-разрежения ЭКМ-1005-ДИВ, ЭКМ-1005Ex-ДИВ, ЭКМ-1005Exd-ДИВ, ЭКМ-1005А-ДИВ

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Максимальное (испытательное) давление Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
разрежения избыточного величина % B** C** D**
ВМ150 30 кПа 30 кПа 1000 кПа 3000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
50 кПа 50 кПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
100 кПа 60 кПа 1050 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 150 кПа 650 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВМ300 50 кПа 50 кПа 1200 кПа 2400 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 60 кПа 2000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
100 кПа 150 кПа 800 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 300 кПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВМ500 100 кПа 60 кПа 2,5 МПа 4000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа 150 кПа 1600 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
100 кПа 300 кПа 800 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа 500 кПа 500 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВМ1,5М 0,1 МПа 0,3 МПа 10 МПа 3300 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,1 МПа 0,5 МПа 2000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
0,1 МПа 0,9 МПа 1100 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
0,1 МПа 1,5 МПа 650 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ВМ2,4М 0,1 МПа 0,5 МПа 10 МПа 2000 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
0,1 МПа 0,9 МПа 1000 ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
0,1 МПа 1,5 МПа 600 ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
0,1 МПа 2,4 МПа 400 ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

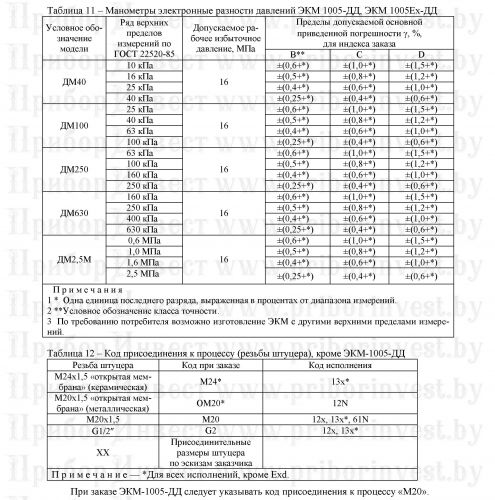

 Манометры электронные разности давлений ЭКМ 1005-ДД, ЭКМ 1005Ex-ДД, ЭКМ-1005А-ДД

Условное обозначение модели Ряд верхних пределов измерений по ГОСТ 22520-85 Допускаемое рабочее избыточное давление, МПа Пределы допускаемой основной приведенной погрешности, %, для индекса заказа
B** C** D**
ДМ40 10 кПа 16 ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
16 кПа ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
25 кПа ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
40 кПа ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ДМ100 25 кПа ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
40 кПа ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
63 кПа ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
100 кПа ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ДМ250 63 кПа ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
100 кПа ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
160 кПа ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
250 кПа ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ДМ630 160 кПа ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
250 кПа ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
400 кПа ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
630 кПа ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)
ДМ2,5М 0,6 МПа ± (0,6 + *) ± (1,0 + *) ± (1,5 + *)
1,0 МПа ± (0,5 + *) ± (0,8 + *) ± (1,2 + *)
1,6 МПа ± (0,4 + *) ± (0,6 + *) ± (1,0 + *)
2,5 МПа ± (0,25 + *) ± (0,4 + *) ± (0,6 + *)

Примечания: * - одна единица последнего разряда, выраженная в процентах от диапазона измерений; ** - условное обозначение класса точности; - по требованию потребителя возможно изготовление ЭКМ с другими верхними пределами измерений.

Карта заказа ЭКМ-1005 для заявок в компанию Приборинвест:

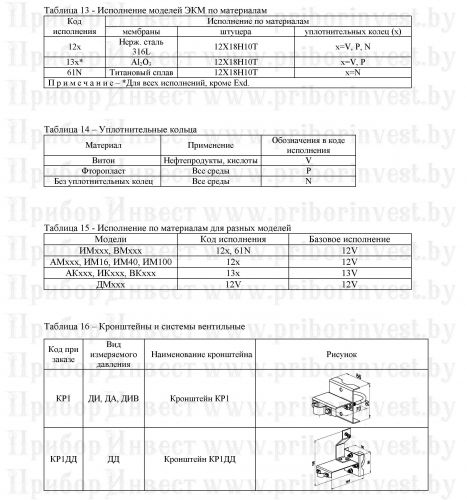

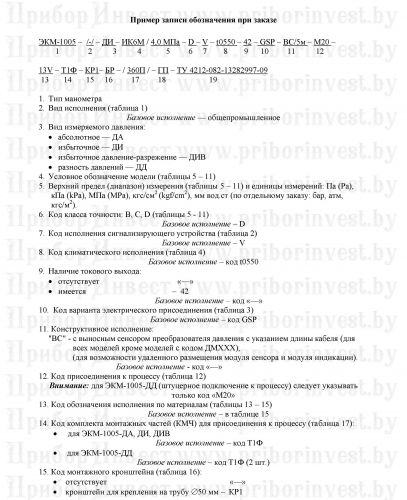

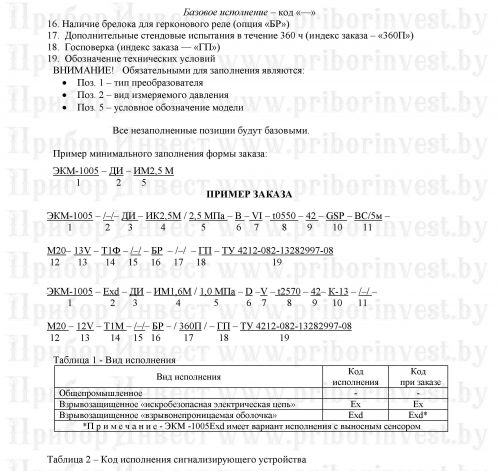

Карта заказа манометра цифрового электроконтактного ЭКМ-1005 ekm1005_zakaz_by_priborinvest0001





ekm1005_zakaz_by_priborinvest0007

ekm1005_zakaz_by_priborinvest0009
ekm1005_zakaz_by_priborinvest0010
ekm1005_zakaz_by_priborinvest0011
ekm1005_zakaz_by_priborinvest0012
ekm1005_zakaz_by_priborinvest0013
ekm1005_zakaz_by_priborinvest0014 Код товара: ekm-1005 Вес: 0.00


КОТЕЛЬНАЯ АВТОМАТИКА И СИСТЕМЫ АВТОМАТИЗАЦИИ КОТЕЛЬНЫХ УСТАНОВОК
РЕГИСТРИРУЮЩИЕ, САМОПИШУЩИЕ ВТОРИЧНЫЕ ПРИБОРЫ
ВТОРИЧНЫЕ ПРИБОРЫ
ПРИВОДНАЯ ТЕХНИКА, МЕХАНИЗМЫ И ЭЛЕКТРОПРИВОДНОЕ ОБОРУДОВАНИЕ
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ И РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ И РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ И ВАКУУМА
||Напоромеры, тягонапоромеры, тягомеры показывающие, сигнализирующие, взрывозащищенные || || Датчики-реле давления, перепада давления, разности давления, напора и тяги || || Измерители давления: Цифровые напоромеры, тягомеры и тягонапоромеры || || Манометры, мановакуумметры, вакуумметры показывающие: технические, котловые, аммиачные, виброустойчивые, коррозионностойкие || || Манометры, мановакуумметры, вакуумметры электроконтактные, сигнализирующие: технические, взрывозащищенные, коррозионностойкие || || Манометры дифференциальные, Дифманометры || || Манометры, мановакуумметры, вакуумметры цифровые || || Манометры, мановакуумметры и вакуумметры образцовые, эталонные и точных измерений || || Преобразователи давления, датчики давления аналоговые, цифровые с выходным сигналом в mA, V, HART || || Преобразователи давления, датчики давления в унифицированный сигнал взаимной индуктивности мГн || || Преобразователи давления, датчики давления в унифицированный пневматический выходной сигнал || || Мановакуумметры двухтрубные, тягонапоромеры жидкостные, манометры u-образные || || Термоманометры, комбинированные манометры с термометром || || Разделители мембранные, разделители сред || || Отборные устройства давления, отводы сифонные, охладители, сосуды ||
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ, СИГНАЛИЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ УРОВНЯ
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ И РЕГУЛИРОВАНИЯ РАСХОДА ГАЗА, ВОДЫ, ПАРА
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ И РЕГУЛИРОВАНИЯ ВЛАЖНОСТИ
ПРИБОРЫ ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ. ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ
||Газоанализаторы, газосигнализаторы, индикаторы утечек газа переносные и портативные || || Газоанализаторы стационарные, сигнализаторы горючих газов стационарные, газоаналитические системы, газосигнализаторы стационарные || || Датчики-газоанализаторы, Датчики-сигнализаторы газов || || Пылемеры, измерители концентрации взвешенных частиц, анализаторы пыли || || Датчики качества воздуха (VOC), Датчики углекислого газа (CO2), Датчики угарного газа (CO) || || Функциональное оборудование для газоанализаторов, газосигнализаторов, аналитических систем || || Анализаторы вольтамперометрические || || Анализаторы жидкости || || Анализаторы углерода, серы || || Анализаторы инфракрасные || || Анализаторы ртути || || Анализаторы молока || || Анализаторы автоматические || || Аквадистилляторы || || Аспираторы || || Кислородомеры, Водородомеры || || Кондуктометры, Концентратомеры || || Натриймеры, Нитратомеры || || pH-метры, Иономеры || || Спектрометры || || Спектрофотометры || || Фотоколориметры, Фотометры || || Испарители ротационные ||
ПРИБОРЫ ЭЛЕКТРОАКУСТИЧЕСКИЕ. СРЕДСТВА ЗВУКОВОЙ, СВЕТОВОЙ И СВЕТОЗВУКОВОЙ СИГНАЛИЗАЦИИ И ОПОВЕЩЕНИЯ
ПРИБОРЫ РАДИОИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ ГИДРОМЕТЕОРОЛОГИЧЕСКИЕ И ГИДРОЛОГИЧЕСКИЕ
ПРИБОРЫ И ОБОРУДОВАНИЕ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ И ТЕХНИЧЕСКОЙ ДИАГНОСТИКИ
УСТРОЙСТВА КОНТРОЛЯ ДВИЖЕНИЯ И ОСВЕЩЕННОСТИ
ТРУБОПРОВОДНАЯ ЗАПОРНО-РЕГУЛИРУЮЩАЯ АРМАТУРА
СИСТЕМЫ АВТОМАТИЗАЦИИ
НАСОСЫ, НАСОСНЫЕ АГРЕГАТЫ И СТАНЦИИ
БРЕНДЫ
||B || || D || || F || || L || || S || || T || || W ||
♦ Новые статьи ♦
Таблица взаимозаменяемости многооборотных электроприводов ABS с электроприводами Тулаэлектропривод, AUMA
Параметры эл.привода тульского завода Параметры эл.привода ЗЭиМ IP 54 Параметры эл.привода ЗЭиМ IP 67 Условное обозначение привода Крутящий момент на выходном валу, Нм Частота вращения выходного вала, об/мин Условное обозначение привода Крутящий момент на выходном валу, Нм Частота вращения выходного вала, об/мин Условное обозначение привода Крутящий момент на выходном валу, Нм Частота вращения выходного вала, об/мин Электроприводы типа "А"- общего назначения Н-А 01 84 12 ПЭМ-А21 25-70 12 ПЭМ-А100-12ЦХХ 40-100 7,12,22,48,96 Н-А 02 24 ПЭМ-А1 25-70 24 ПЭМ-А100-22ЦХХ Н-А 04 12 ПЭМ-А23 25-70 12 ПЭМ-А100-12ЦХХ Н-А 05 24 ПЭМ-А3 25-70 24 ПЭМ-А100-22ЦХХ Н-А 07 60,100 12 ПЭМ-А29 70-110 12 ПЭМ-А100-12ЦХХ Н-А 08 24 ПЭМ-А9 70-110 24 ПЭМ-А100-22ЦХХ Н-А 10 12 ПЭМ-А31 70-110 12 ПЭМ-А100-12ЦХХ Н-А 11 24 ПЭМ-А11 70-110 24 ПЭМ-А100-22ЦХХ Электроприводы типа "А"- взрывозащищенного В-А 02 25, 60 24 ПЭМ-А1-IIВТ4 25-70 24 ПЭМ-А100-22ЦХХ-IIВТ4 40-100 7,12,22,48,96 В-А 04 12 ПЭМ-А23-IIВТ4 25-70 12 ПЭМ-А100-12ЦХХ-IIВТ4 В-А 05 24 ПЭМ-А3-IIВТ4 25-70 24 ПЭМ-А100-22ЦХХ-IIВТ4 В-А 07 25, 60 12 ПЭМ-А29-IIВТ4 70-110 12 ПЭМ-А100-12ЦХХ-IIВТ4 ...
Cравнение технических характеристик электроприводов: ABS, AUMA и ZPA Pecky
Однооборотные механизмы и приводы: АБС  Автоматизация AUMA (Германия) ZPA Pecky (Чехия) Наименование Максимальный крутящий момент Нм Код Максимальный крутящий моментНм Код Максимальный крутящий моментНм МЭОФ-40 (М) 84 SG 04.3 63 МОК 52 326 16-80 МЭОФ-40 (У) 84 SGR 05.1 50 МОК 52 326 16-80 МЭОФ-100 (М) 170 SG07.1 300 МОК 52 327 125-250 МЭОФ-100 (У) 170 SGR 07.1 100 МОК 52 327 125-250 МЭОФ-250 (М) 425 SG 10.1 600 МОК 52 328 250-500 МЭОФ-250 (У) 425 SGR 10.1 200 МОК 52 328 250-500 МЭОФ-630 (М) 1070     МОК 52 329 500-1000 МЭОФ-630 (У) 1070     МОК 52 329 500-1000 МЭОФ-1000 (М) 1700 SG12.1 1200     МЭОФ-1000 (У) 1700 SGR 12.1 400     Взрывозащищенные МЭОФ 40 84         МЭОФ-100 (М) 170 SGEXC 05.1 SGEXC 07.1 150 300 МОКР Ex 52321 100-125 МЭОФ-100 (У) 170 SAREXC 07.1/ GS 50.3 350/125 МОКР Ex 52322 100-125 МЭОФ 250 (М) 425 SGEXC 10.1 600 МОКР Ex 52322 250-600 МЭОФ 250 (У) 425 SAREXC 07.5/ GS 63.3 700/250   700/250 МЭОФ 630 (М) 1070 SGEXC 12.1 1200 МО Ex 52120.90Х0 + ZPM 12 1200 МЭОФ 630 (У) 1070 SAREXC 10.1/ GS 80.3 ...
Таблица замены инлайн насосов DAB-GRUNDFOS-WILO с частотным регулированием
DAB GRUNDFOS WILO Код Модель 1 V~ 2 DN 3 L 4 H (m) 5 Q(m3/h) Модель Модель Одиночные инлайн насосы с частотным регулированием с фланцевыми соединениями 105110610 KLPE 40/600 M 1 40 250 8,2 12 TPE 40-60 - 105110630 KLPE 40/1200 M 1 40 250 13,7 12 TPE 40-120 IP-E 40/2-12 (tri) 105110650 KLME 50/600 M 1 50 280 5,4 18 TPE 50-60 - 105110670 KLPE 50/1200 M 1 50 280 12 18 - IP-E 50/2-12 (tri) 105110690 KLME 65/600 M 1 65 340 5,5 18 TPE 65-60 - 105110710 KLPE 65/1200 T 3 65 340 12 36 TPE 65-120 IP-E 65/2-15 (+H) 105110730 KLME 80/600 M 1 80 360 5,7 48 - - 105110750 KLPE 80/1200 T 3 80 360 11,8 48 TPE 80-120 IP-E 80/2-15 (+H) Двойные инлайн насосы с частотным регулированием с фланцевыми соединениями 105210610 DKLPE 40/600 M 1 40 250 8,2 12 TPED 40-60 - 105210630 DKLPE 40/1200 M 1 40 250 13,7 12 TPED 40-120 IP-E 40/2-12 (tri) 105210650 DKLME 50/600 M 1 50 280 5,4 18 TPED 50-60 - 105210670 DKLME 50/1200 M 1 50 280 12 18 - IP-E 50/2-12 (tri) 105210690 DKLME 65/600 M 1 65 340 5,5 18 TPED 65-60 - 105210710 DKLPE 65/1200 T 3 65 340 12 36 TPED 65-120 DP-E 65/2-15 ...
Таблица замены n-полюсных насосов инлайн DAB-GRUNDFOS-WILO
DAB GRUNDFOS WILO Код Модель 1 V~ 2 DN 3 L 4 H (m) 5 Q(m3/h) Модель Модель Одиночные четырех-полюсные насосы инлайн 105121290 CM 40-440 T 3 40 390 4,4 6 TP 40-30/4 - 105121310 CM 40-540 T 3 40 390 5,4 6 TP 40-60/4 IPn 40/125-0,55/4 105121330 CM 40-670 T 3 40 390 6,7 6 TP 40-90/4 - 105121350 CM 40-870 T 3 40 390 8,7 6 TP 40-100/4 IPn 40/160-0,55/4 105122100 CM 40-1300 T 3 40 380 18 TP 40-130/4 IPn 40/200-0,75/4 105122110 CM 40-1450 T 3 40 380 18 TP 40-160/4 IPn 40/224-1,1/4 105121470 CM 50-510 T 3 50 425 6 TP 50-30/4 - 105121490 CM 50-630 T 3 50 425 6 TP 50-60/4 - 105121510 CM 50-780 T 3 50 425 6 TP 50-90/4 IPn 50/160-0,55/4 105121530 CM 50-1000 T 3 50 425 12 TP 50-110/4 IPn 50/180-0,75/4 105122120 CM 50-1270 T 3 50 400 18 TP 50-130/4 IPn 50/200-1,1/4 105122130 CM 50-1420 T 3 50 400 24 TP 50-160/4 IPn 50/224-1,5/4 1D4111GX3 CM 65 - 420/A/BAQE/0,25 3 65 360 4,2 24 - - 1D4111G13 CM 65 - 540/A/BAQE/0,37 3 65 360 5,4 24 - - 1D4111G23 CM 65 - 660/A/BAQE/0,55 3 65 360 6,6 24 - - 1D4211G23 CM 65 - 760/A/BAQE/0,55 3 65 360 ...
Таблица замены инлайн насосов ДАБ-ГРЮНДФОС-ВИЛО
DAB GRUNDFOS WILO Код Модель 1 V~ 2 DN 3 L 4 H (m) 5 Q(m3/h) Модель Модель Одиночные инлайн насосы с резьбовыми патрубками 105100000 ALM 200 M 1 1 1/2" 180 1,9 2,4 UP 20-30N - 105100014 ALM 200 T 3 1 1/2" 180 1,9 2,4 - - 105100084 ALP 800 M 1 1 1/2" 180 7,7 6 TP 32-90 - 105100094 ALP 800 T 3 1 1/2" 180 7,7 6 TP 32-90 - 105100024 ALM 500 M 1 2" 250 5,5 7,2 TP 25-50 - 105100034 ALM 500 T 3 2" 250 5,5 7,2 TP 25-50 - 105100124 ALP 2000 M 1 2" 250 21,1 8,4 UPS 40-180F - 105100134 ALP 2000 T 3 2" 250 21,1 8,4 UPS 40-180F - Одиночные инлайн насосы с фланцевыми соединениями 105110404 KLM 40-300 M 1 40 250 3,4 7,2 - - 105110014 KLM 40-300 T 3 40 250 3,4 7,2 TP 40-30/4 IPL 40/130-0,25/4 105110414 KLP 40-600 M 1 40 250 8,2 12 - - 105110214 KLP 40-600 T 3 40 250 8,2 12 TP 40-60/2 - 105110424 KLP 40-900 M 1 40 250 10,2 12 - - 105110224 KLP 40-900 T 3 40 250 10,2 12 TP 40-90/2 - 105110434 KLP 40-1200 M 1 40 250 13,7 14,4 - - 105110234 KLP 40-1200 T 3 40 250 13,7 14,4 TP 40-120/2 IPL 40/115-0,55/2 105110444 KLM 50-300 M 1 50 280 ...
Таблица замены циркуляционных насосов с частотным регулированием DAB-GRUNDFOS-WILO
DAB GRUNDFOS WILO Код Модель 1 V~ 2 DN 3 L 4 H (m) 5 Q(m3/h) Модель Модель Одиночные циркуляционные насосы с частотным регулированием с резьбовыми патрубками 505200182 VEA 35/130 1 1 1/2" 130 4,3 3 ALPHA+ 25-40 130 Stratos ECO 25/1-5-130 505230182 VEA 35/180 1 1 1/2" 180 4,3 3 ALPHA+ 25-40 180 Stratos ECO 25/1-3 505240182 VEA 35/180 X 1 2" 180 4,3 3 ALPHA+ 32-40 180 Stratos ECO 30/1-3 505202182 VEA 55/130 1 1 1/2" 130 5,4 3 ALPHA+ 25-60 130 Stratos ECO 25/1-5-130 505232182 VEA 55/180 1 1 1/2" 180 5,4 3 ALPHA+ 25-60 180 Stratos ECO 25/1-5 505242182 VEA 55/180 X 1 2" 180 5,4 3 ALPHA+ 32-60 180 Stratos ECO 30/1-5 505204182 VEA 65/130 1 1 1/2" 130 6,3 3 ALPHA+ 25-60 130 Stratos ECO 25/1-5-130 505234182 VEA 65/180 1 1 1/2" 180 6,3 3 ALPHA+ 25-60 180 Stratos ECO 25/1-5 505244182 VEA 65/180 X 1 2" 180 6,3 3 ALPHA+ 32-60 180 Stratos ECO 30/1-5 Одиночные циркуляционные насосы с частотным регулированием с фланцевыми соединениями 505980000 VEA 40/190 XM(filettato) 1 2" 190 4 12 magna 32-100 Stratos 30/1-8 505980300 VEA 80/180 XM (filettato) 1 2" 180 8,2 5,4 magna 32-100 Stratos 30/1-8 ...
Таблица замены циркуляционных насосов DAB-GRUNDFOS-WILO
DAB GRUNDFOS WILO Код Модель 1 V~ 2 DN 3 L 4 H (m) 5 Q(m3/h) Модель Модель Одиночные циркуляционные насосы с резьбовыми патрубками 505100962 VA 25/130 1 1 1/2" 130 2,71 3 UPS 25-40 130 Star-RS 25/4-130 Stratos ECO 25/1-5-130 505130962 VA 25/180 1 1 1/2" 180 2,71 3 UPS 25-30 180 Star-RS 25/4 Stratos ECO 25/1-3 505140962 VA 25/180X 1 2" 180 2,71 3 UPS 32-30 180 Star-RS 30/4 Stratos ECO 30/1-3 505100182 VA 35/130 1 1 1/2" 130 4,3 3 UPS 25-40 130 Star-RS 25/4-130 Stratos ECO 25/1-5-130 505110182 VA 35/130 1/2" 1 1" 130 4,3 3 - - 505130182 VA 35/180 1 1 1/2" 180 4,3 3 UPS 25-40 180 Star-RS 25/4 Stratos ECO 25/1-5 505140182 VA 35/180X 1 2" 180 4,3 3 UPS 32-40 180 Star-RS 30/4 Stratos ECO 30/1-3 505102182 VA 55/130 1 1 1/2" 130 5,4 4,2 UPS 25-50 130 Star-RS 25/6-130 Stratos ECO 25/1-5-130 505112182 VA 55/130 1/2" 1 1" 130 5,4 4,2 - - 505132182 VA 55/180 1 1 1/2" 180 5,4 4,2 UPS 25-50 180 Star-RS 25/6 Stratos ECO 25/1-5 505142182 VA 55/180X 1 2" 180 5,4 4,2 UPS 32-50 180 Star-RS 30/6 Stratos ECO 30/1-6 505104182 VA 65/130 1 1 1/2" 130 6,3 3 UPS 25-60 ...
Сравнительные характеристики (аналоги) приборов для замены их продуктами НПП Прома
Наименование прибора от НПП Прома Аналог Производитель Отличительные особенности приборов ПРОМА Датчики давления Прома-ИДМ Прома-ИДМ (В) многофункциональные измерители давления АДН, АДР КБ «Агава» Екатеринбург Универсальное питание 24 или 220в Наличие встроенных 2-х или 4-х электро-магнт. реле Точность 0.5%, Любые пределы измерений, Газ, воздух, вода, пар. Настройка и корректировка всех параметров с ПК, интерфейс RS485,  Н или Щ ПКЦ-1105 ПКД-1105 НПП «Автоматика» Владимир ДДМ-03 ДА датчик абсолютного давления МИДА-ДА-13П Мидаус, Ульяновск Значения выходного сигнала пост. тока, мА        4 – 20 Напряжение питания датчика,  В                           24±6 Нагрузочное сопротивление датчика:           от 1 до 500 Предел погрешности датчика, , не более                ±0,5 ДДМ-03ДИ-Т (ДДМ-03ДИ)датчик избыточного давления ПД100-ДИ ...
Таблица подбора закладных конструкций и отборных устройств по ЗК14
В данном материале расшифровано, что такое ЗК14-2-1-02, ЗК14-2-2-02, ЗК14-2-3-02, ЗК14-2-4-02 и т.д , а также, что из себя представляют закладные конструкции изготавливаемые по альбому ЗК14, где уставнавливаются, и какими типами запорной арматуры комплектуются. Параметры измеряемой среды Место установки Тип отборного устройства Тип запорного клапана (обозначение чертежа) Обозначение установочного чертежа Наименование среды Условное давление, Ру, мПа Температура, гр. С Вода, нефтепродукты с вязкостью более 0,0015м2/с 1,6 70 Горизонтальный или вертикальный трубопровод, стенка аппарата 1,6-70-ст20-МП(ВИЛН 491712 002-01) 11б38бк1, 11б18бк с ручкой, 11б18бк без ручки, 11б18бк с площадкой под контрольный манометр ЗК14-2-1-02 1,6-70-ст20-МУ(ВИЛН 491712 002-01) ЗК14-2-2-02 225 1,6-225-ст20-МП (ВИЛН 491712 002-01) ЗК14-2-3-02 1,6-225-ст20-МУ (ВИЛН 491712 002-01) ЗК14-2-4-02 Неагрессивные жидкости и газы. Отборные устройства с любым типом клапана взаимозаменяемы 16 70 16-70-ст20- МП (Р 1326-00-00)16-70-ст20-МП (ОБ22.044.015.00.05) 16-70-ст20-МП ( КЗ 21215-006-01)16-70-ст20-МП (ПЗ 22038-006) ВВД 14с64нж (Р1326-00-00)15с54бк1 (ОБ22.044.015.00.05)15с67бк1 (КЗ 21215-006-01)ПЗ 22038-006 ЗК14-2-1-02 16-70-ст20- ...
ѥ골Mail.ru Rating All.BY
