Моторный дроссель РМО, РМТ: РМО-002-А, РМО-004-А, РМО-006-А, РМО-010-А, РМО-016-А, РМТ-002-А, РМТ-004-А, РМТ-006-А, РМТ-008-А, РМТ-010-А, РМТ-015-А, РМТ-025-А, РМТ-030-А, РМТ-040-А, РМТ-050-А, РМТ-060-А, РМТ-080-А, РМТ-090-А, РМТ-120-А, РМТ-150-А, РМТ-200-А, РМО-002, РМО-004, РМО-006, РМО-010, РМО-016, РМТ-002, РМТ-004, РМТ-006, РМТ-008, РМТ-010, РМТ-013, РМТ-018, РМТ-024, РМТ-030, РМТ-037, РМТ-042, РМТ-061, РМТ-072, РМТ-091, РМТ-110, РМТ-150, РМТ-176 • цена, стоимость в минске, бресте, гомеле, витебске, могилеве, гродно от Приборинвест
1 2 3 4 5

РМО, РМТ Моторные дроссели

Наличие:
наличие уточняйте

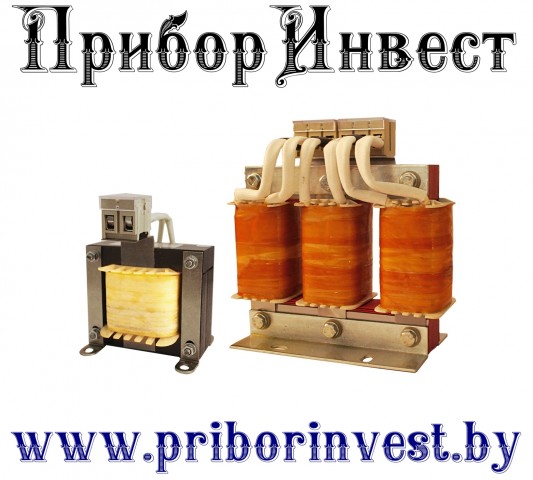

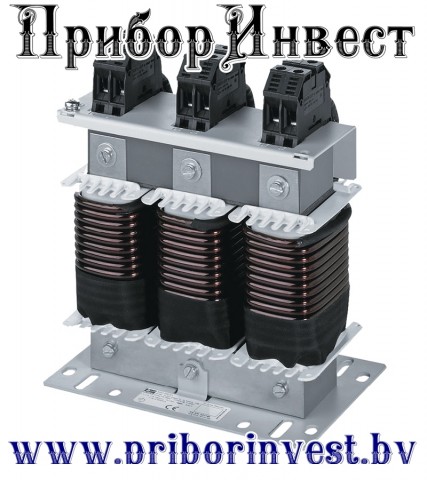

Фотогалерея изображений к товару РМО, РМТ Моторные дроссели:



Подробное описание технических характеристик РМО, РМТ Моторные дроссели, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Назначение:

Моторные дроссели серии РМО и РМТ устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ОВЕН ПЧВ, защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.

Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.

Компания Приборинвест предлагает две линейки моторных дросселей: бюджетную РМх-А и промышленную РМх, – которые отличаются друг от другой массогабаритными характеристиками и электрическими параметрами.

Отличительные особенности линеек моторных дросселей:

Бюджетная серия РМх-А

Промышленная серия РМх

Стандартные массогабаритные характеристики

Минимальные массогабаритные характеристики

Стандартная технология пропитки обмоток

Улучшенная вакуумная пропитка обмоток, обеспечивающая повышенную защиту от коррозии и снижение уровня шума



Преимущества дросселей моторных РМО и РМТ:

  • Увеличение длины моторного кабеля до 300 м.
  • Повышение надежности и долговечности мотора.
  • Успешное подавление электромагнитных помех.
  • Уменьшение амплитуды перенапряжений на клеммах двигателя.
  • Снижение уровня шума двигателя.

Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 метров для экранированного кабеля и 50 м – для неэкранированного) до 150 – 300 метров, что допускается при подключении двигателя напрямую к ПЧВ.

Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.

Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором.



Технические характеристики:

Параметр

Значение

Рабочая частота

0...60 Гц

Рабочее напряжение для реакторов РМО

230 В

Рабочее напряжение для реакторов РМТ

500 В

Способ охлаждения по ГОСТ 11677-85

С (естественное воздушное)

Исполнение

Открытое

Класс нагревостойкости по ГОСТ 8865-93

Рхх-ххх – B (130 °C)

Рхх-ххх-А – F (155 °C)

Степень защиты

IP00

Режим работы по ГОСТ 183-74

S1 (продолжительный)





Снижение тока нагрузки при частоте коммутации:

Сетевой дроссель

Частота

Ток нагрузки

РМО и РМТ

до 4 кГц

100 % × Iн пчв

до 16 кГц

25 % × Iн пчв

РМО-А и РМТ-А

до 4 кГц

100 % × Iн пчв

до 16 кГц

35 % × Iн пчв



Условия эксплуатации:

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Атмосферное давление – от 80 до 106 кПа.
  • Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
  • Максимальная высота над уровнем моря –1000 м.



Массогабаритные характеристики промышленной линейки моторных дросселей РМО и РМТ:

Наименование реактора РМх

Габаритные размеры АхБхВ, мм

Масса без упаковки, кг

РМО-002

60х66х68

0,6

РМО-004

60х66х68

0,6

РМО-006

60х66х68

0,6

РМО-010

84х78х96

1,4

РМО-016

84х78х96

1,4

РМТ-002

78х63х100

0,7

РМТ-004

78х63х100

0,75

РМТ-006

96х69х117

0,9

РМТ-008

96х69х117

0,95

РМТ-010

120х85х140

1,7

РМТ-013

120х85х140

1,8

РМТ-018

120х95х140

2,5

РМТ-024

120х95х140

2,6

РМТ-030

155х95х162

3,5

РМТ-037

155х95х162

3,6

РМТ-042

155х110х177

5,2

РМТ-061

185х112х210

7,4

РМТ-072

210х120х182

10,3

РМТ-091

210х120х182

10,3

РМТ-110

240х131х205

20

РМТ-150

240х141х205

24,3

РМТ-176

240х165х205

27,5

Массогабаритные характеристики бюджетной линейки моторных дросселей РМО и РМТ:

Наименование реактора РМх-А

Габаритные размеры АхБхВ, мм

Масса без упаковки, кг

РМО-002-А

76х105х90

1,1

РМО-004-А

76х105х90

1,1

РМО-006-А

76х105х90

1,1

РМО-010-А

76х105х90

2,1

РМО-016-А

110х110х120

3

РМТ-002-А

100х79х118

1,7

РМТ-004-А

100х79х118

1,7

РМТ-006-А

100х79х118

1,8

РМТ-008-А

100х79х118

1,8

РМТ-010-А

100х79х118

1,8

РМТ-015-А

150х92х145

2,5

РМТ-025-А

150х92х145

2,5

РМТ-030-А

180х90х165

3,5

РМТ-040-А

180х100х165

5

РМТ-050-А

180х140х130

6

РМТ-060-А

180х140х135

6,5

РМТ-080-А

210х155х160

10

РМТ-090-А

210х155х160

10

РМТ-120-А

240х150х210

13

РМТ-150-А

240х150х210

15

РМТ-200-А

240х180х210

20



Заказ:

При заказе и составлении заявки в Приборинвест руководствуясь представленной ниже картой заказа, укажите наименование дросселя, например:

Карта заказа  дросселей моторных

Моторный дроссель РМТ-200А

Номенклатурный перечень позиций:

РМО-002-А
РМО-004-А
РМО-006-А
РМО-010-А
РМО-016-А
РМТ-002-А
РМТ-004-А
РМТ-006-А
РМТ-008-А
РМТ-010-А
РМТ-015-А
РМТ-025-А
РМТ-030-А
РМТ-040-А
РМТ-050-А
РМТ-060-А
РМТ-080-А
РМТ-090-А
РМТ-120-А
РМТ-150-А
РМТ-200-А
РМО-002
РМО-004
РМО-006
РМО-010
РМО-016
РМТ-002
РМТ-004
РМТ-006
РМТ-008
РМТ-010
РМТ-013
РМТ-018
РМТ-024
РМТ-030
РМТ-037
РМТ-042
РМТ-061
РМТ-072
РМТ-091
РМТ-110
РМТ-150
РМТ-176

Сравнение бюджетной и промышленной линеек РМО и РМТ:

Технические характеристики дросселей линейки РМО:

Наименование РМО

Ном. ток, А

Индуктивность, мГн

Наименование РМО-х-А

Ном. ток, А

Индуктивность, мГн

РМО-002

2

14,65

РМО-002-А

2

11,0

РМО-004

4

7,33

РМО-004-А

4

5,0

РМО-006

6

4,88

РМО-006-А

6

3,8

РМО-010

10

2,93

РМО-010-А

10

2,1

РМО-016

16

1,83

РМО-016-А

16

1,2

Технические характеристики дросселей линейки РМТ:

Наименование РМТ

Ном. ток, А

Индуктивность, мГн

Наименование РМТ-х-А

Ном. ток, А

Индуктивность, мГн

РМТ-002

2

2,55

РМТ-002-А

2

3,55

РМТ-004

4

1,59

РМТ-004-А

4

1,75

РМТ-006

6

1,06

РМТ-006-А

6

1,17

РМТ-008

8

0,80

РМТ-008-А

8

0,88

РМТ-010

10

0,64

РМТ-010-А

10

0,70

РМТ-013

13

0,49

РМТ-015-А

15

0,47

РМТ-018

18

0,35







РМТ-024

24

0,27

РМТ-025-А

24

0,28

РМТ-030

30

0,21

РМТ-030-А

30

0,23

РМТ-037

37

0,17

РМТ-040-А

40

0,18

РМТ-042

42

0,15

РМТ-050-А

50

0,14

РМТ-060

60

0,10

РМТ-060-А

60

0,12

РМТ-072

72

0,05

РМТ-080-А

80

0,09

РМТ-091

91

0,05

РМТ-090-А

91

0,08

РМТ-110

110

0,05

РМТ-120-А

120

0,06

РМТ-150

150

0,05

РМТ-150-А

150

0,05

РМТ-176

176

0,05

РМТ-200-А

200

0,04



Таблица подбора моторных дросселей для ПЧВ:

В таблице приведены рекомендуемые модификации моторных дросселей для частотных преобразователей ОВЕН ПЧВ

Модификация

Реакторы моторные

Питающая сеть: одна или три фазы 220 В

ПЧВ101-К18-А

РМО-002

РМО-002-А

ПЧВ3-К25-Б

ПЧВ101-К37-А

РМО-002

РМТ-002

РМО-002-А

РМТ-002-А

ПЧВ3-К37-Б

РМО-002

РМТ-002

РМО-002-А

РМТ-002-А

ПЧВ101-К75-А

ПЧВ3-К75-Б

РМО-004

РМТ-004

РМО-004-А

РМТ-004-А

ПЧВ102-1К5-А

ПЧВ3-1К5-Б

РМО-006

РМТ-006

РМО-006-А

РМТ-006-А

ПЧВ103-2К2-А

ПЧВ3-2К2-Б

РМО-010

РМТ-010

РМО-010-А

РМТ-010-А

ПЧВ3-3К7-Б

РМО-016

РМТ-018

РМО-016-А

РМТ-015-А

ПЧВ3-5К5-Б

РМТ-024

РМТ-025-А

ПЧВ3-7К5-Б

РМТ-030

РМТ-030-А

ПЧВ3-11К-Б

РМТ-042

РМТ-040-А

Питающая сеть: три фазы 380 В

ПЧВ101-К37-В; ПЧВ3-К37-В

РМТ-002

РМТ-002-А

ПЧВ101-К75-В; ПЧВ3-К75-В

РМТ-002

РМТ-002-А

ПЧВ3-1К5-В

РМТ-004

РМТ-004-А

ПЧВ102-1К5-В

РМТ-004

РМТ-004-А

ПЧВ102-2К2-В

РМТ-006

РМТ-006-А

ПЧВ3-2К2-В

РМТ-006

РМТ-006-А

ПЧВ103-3К0-В

РМТ-008

РМТ-008-А

ПЧВ3-3К0-В

РМТ-008

РМТ-008-А

ПЧВ103-4К0-В

РМТ-010

РМТ-010-А

ПЧВ3-4К0-В

РМТ-010

РМТ-010-А

ПЧВ203-5К5-В

РМТ-013

РМТ-015-А

ПЧВ3-5К5-В

РМТ-013

РМТ-015-А

ПЧВ203-7К5-В

РМТ-018

РМТ-015-А

ПЧВ3-7К5-В

РМТ-018

РМТ-015-А

ПЧВ204-11К-В

РМТ-024

РМТ-025-А

ПЧВ3-11К-В

РМТ-024

РМТ-025-А

ПЧВ204-15К-В

РМТ-030

РМТ-030-А

ПЧВ3-15К-В

РМТ-030

РМТ-030-А

ПЧВ205-18К-В

РМТ-037

РМТ-040-А

ПЧВ3-18К-В

РМТ-037

РМТ-040-А

ПЧВ205-22К-В

РМТ-042

РМТ-050-А

ПЧВ3-22К-В

РМТ-042

РМТ-050-А

ПЧВ3-30К-В

РМТ-061

РМТ-060-А

ПЧВ3-37К-В

РМТ-072

РМТ-080-А

ПЧВ3-45К-В

РМТ-091

РМТ-090-А

ПЧВ3-55К-В

РМТ-110

РМТ-120-А

ПЧВ3-75К-В

РМТ-150

РМТ-150-А

ПЧВ3-90К-В

РМТ-176

РМТ-200-А


Комплектность поставки моторных дросселей РМО и РМТ:

  1. Прибор
  2. Паспорт
  3. Руководство по эксплуатации
  4. Гарантийный талон
