РМТ 69L Регистратор многоканальный технологический видеографический 6 канальный

Наличие:
наличие уточняйте


Фотогалерея изображений к товару РМТ 69L Регистратор многоканальный технологический видеографический 6 канальный:



Подробное описание технических характеристик РМТ 69L Регистратор многоканальный технологический видеографический 6 канальный, его возможные модификации (исполнения), а так же как правильно оформить заказ:

РМТ 69L / Регистратор многоканальный технологический видеографический 6 канальный с доставкой от ★PRIBORINVEST★  продажа, цена, стоимость в Минске, Бресте, Гомеле, Витебске, Могилеве, Гродно. Варианты написания по базе - рмт691, рмт-69L, PMT69L, PMT 69l, PTM 69l, РТМ-69L, РМТ-69Л
Назначение:

Безбумажные 6-канальные регистраторы РМТ 69L предназначены для измерения, регистрации и контроля температуры и других неэлектрических величин (частоты, давления, расхода, уровня и др.), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянного тока. В качестве первичных преобразователей могут использоваться датчики температуры (термометры сопротивления и/или термопары), датчики давления и влажности.

Приборы предназначены для использования в различных технологических процессах энергетики, металлургии, химической промышленности и других отраслях.

Основные характеристики и функциональные возможности:

  • Регистраторы РМТ 69L имеют 6 аналоговых и 4 дискретных гальванически развязанных входа;
  • РМТ 69L является микропроцессорным, переконфигурируемым потребителем прибором;
  • В РМТ 69L на цветном LCD-мониторе отображаются результаты измерения и состояние дискретных входов в виде графиков, гистограмм или таблиц;
  • В РМТ 69L применяется параллельная обработка сигналов по всем измерительным каналам, цикл опроса всех каналов — около 1 секунды;
  • Конфигурирование РМТ 69L осуществляется потребителем с кнопочной клавиатуры на передней панели прибора, либо по интерфейсу RS-232/485 с помощью специального программного обеспечения, входящего в комплект поставки (см. раздел "Программное обеспечение"), или при помощи MMC (MultiMediaCard) карты;
  • Прибор сохраняет установленные параметры конфигурации при выключении питания;
  • В приборе имеются часы реального времени;
  • Для объединения большого количества (до 100) приборов в единую сеть используются преобразователи интерфейса ПИ 232/485;
  • Прибор сохраняет в энергонезависимой памяти результаты измерений, состояние реле, состояние дискретных входов, текущее время. Запись ведется в два кольцевых буфера:
    • 4 МБ — запись осуществляется с периодом 1 сек;
    • 60 МБ — запись осуществляется с заданным пользователем периодом от 1 сек до 24 ч. При записи с периодом 1 сек память прибора обеспечивает хранение информации до 11,5 суток непрерывной работы;
  • Накопленные в РМТ 69L данные можно:В РМТ 69L имеются 2 программируемые уставки на каждый канал, на лицевой панели расположены два одиночных светодиода: "Авария" и "Запись" данных в память;
    • просмотреть на цветном LCD-мониторе;
    • переписать на внешний ПК по интерфейсу RS-232/485;
    • переписать на MMC-карту (карта находится в приемнике, расположенном на лицевой панели прибора) и перенести на внешний компьютер;
  • РМТ 69L имеет 6 релейных выходов со свободной логикой программирования;
  • Прибор имеет встроенные блоки питания 24 В (25 мА), 36 В (25 мА) на каждый из шести каналов с защитными самовосстанавливающимися предохранителями (поставляется по отдельному заказу);
  • Электромагнитная совместимость (ЭМС) — II-A (группа исполнения II по устойчивости к помехам, критерий качество функционирования А) или III-B (группа III, критерий качества функционирования В);
  • Подключение измерительных цепей и цепей сигнализации к РМТ 69L осуществляется через разъемные клеммные колодки под винт;
  • Скорость графопостроения текущих результатов измерения выбирается из ряда: 10, 20, 60, 120, 240 мм/ч или мм/мин;
  • Размеры ЖК-экрана: 320 х 240 точек; 4,7 дюйма;
  • Питание от сети переменного тока напряжением ~130...249 В (50±1) Гц;
  • Потребляемая мощность — не более 30 ВА;
  • Время установления рабочего режима — не более 30 минут;
  • Исполнительные реле каналов сигнализации обеспечивают коммутацию переменного тока сетевой частоты:
    • при напряжении 250 В до 5 А на активную нагрузку;
    • при напряжении 250 В до 2 А на индуктивную нагрузку (cos ? 0,4);
  • Исполнительные реле каналов сигнализации обеспечивают коммутацию постоянного тока:
    • при напряжении 250 В до 0,1 А на активную и индуктивную нагрузки;
    • при напряжении 30 В до 2 А на активную и индуктивную нагрузки.

Метрологические характеристики:

Тип первичного преобразователя Диапазон измерений, °C Пределы допускаемой основной приведенной погрешности относительно НСХ, %, для класса точности
А В
50М -50...+200 ±(0,15+*) ±(0,25+*)
50П
100М -50...+200 ±(0,1+*) ±(0,2+*)
100П
Pt100
50П -100...+600 -200...+600*** ±(0,1+*)** ±(0,2+*)**
100П
Pt100
ТЖК (J) -50...+1100 ±(0,15+*) ±(0,25+*)
ТХК (L) -50...+600
ТХА (K) -50...+1300
ТПП (R) 0...+1700
ТПП (S) 0...+1700
ТПР (B) +300...+1800
ТВР (A-1) 0...+2500
ТМКн (T) -50...+400
ТНН (N) -40...+1300
Входной сигнал Диапазоны преобразования Диапазон измерений для зависимости измеряемой величины от входного сигнала Пределы допускаемой основной приведенной погрешности по измеряемой величине, %
линейная корнеизвлекающая А B
Ток 0...5 мА 0...5 мА 0,1...5 мА ±(0,1+*) ±(0,2+*)
4...20 мА 4...20 мА 4,32...20 мА ±(0,075+*) ±(0,15+*)
0...20 мА 0...20 мА 0,4...20 мА
Напряжение 0...75 мВ 0...75 мВ 1,5...75 мВ ±(0,1+*) ±(0,2+*)
0...100 мВ 0...100 мВ 2...100 мВ
Сопротивление 0...320 Ом 0...320 Ом

*   — одна единица последнего разряда, выраженная в процентах от диапазона измерений; **  — за исключением поддиапазона (-50...+200 °С); *** — по отдельному заказу.

Варианты исполнения:

Прибор имеет только общепромышленное исполнение.

Климатические исполнения:

Группа исполнения ГОСТ Диапазон температур
3 ГОСТ 22261-94 0...+40 °C
4 -10...+50 °C

Степень защиты от пыли и влаги

  • Лицевая панель — IP54;
  • Корпус — IP20.

Масса: Не более 4 кг.

Межповерочный интервал: 2 года.

Гарантийный срок эксплуатации: 2 года.

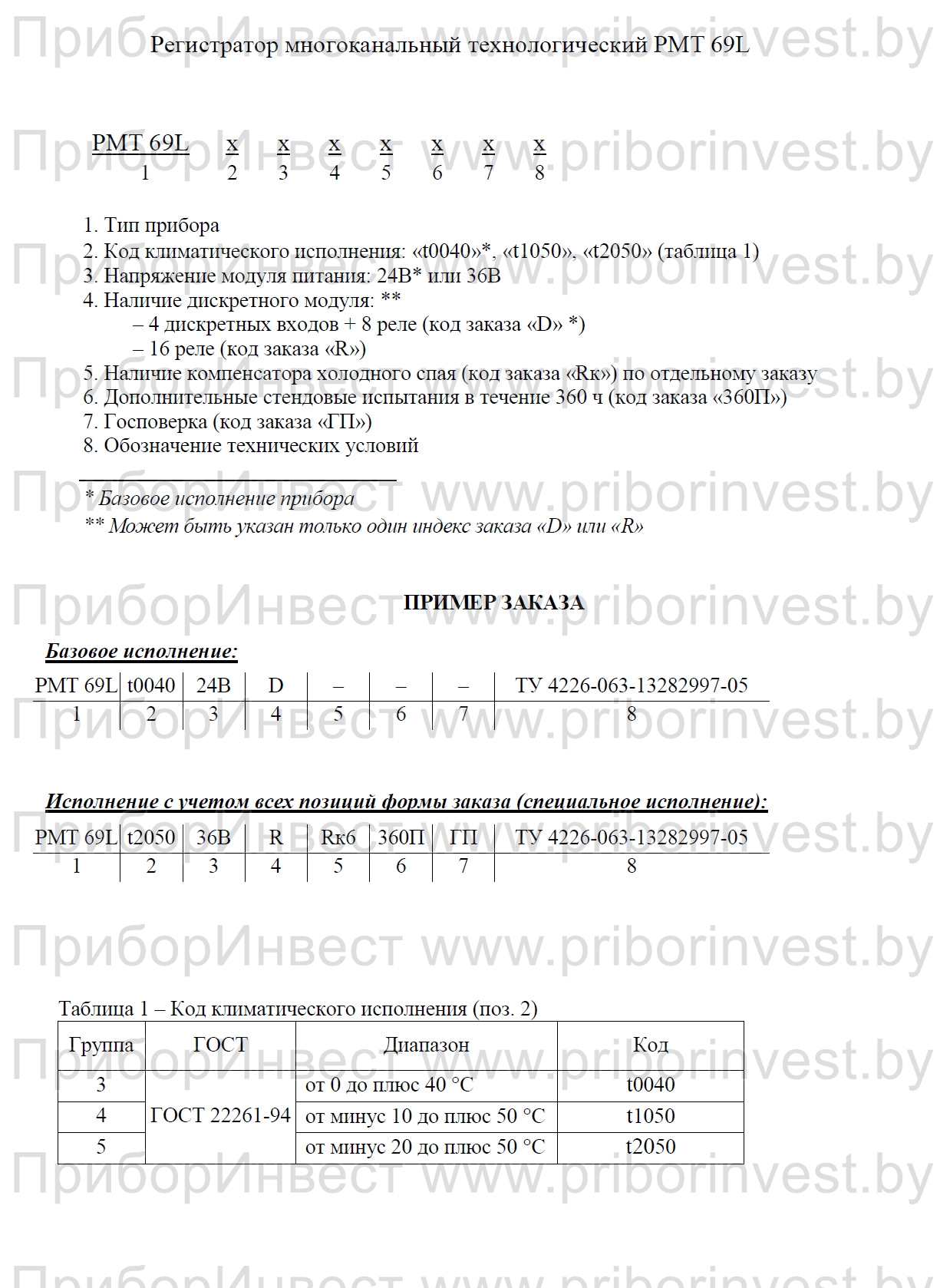

Карта заказа:


Код товара: rmt-69l Вес: 5.00
