ТСМУ-205, ТСПУ-205, ТХАУ-205 Термопреобразователи с унифицированным выходным сигналом

Наличие:
наличие уточняйте


Фотогалерея изображений к товару ТСМУ-205, ТСПУ-205, ТХАУ-205 Термопреобразователи с унифицированным выходным сигналом:



Подробное описание технических характеристик ТСМУ-205, ТСПУ-205, ТХАУ-205 Термопреобразователи с унифицированным выходным сигналом, его возможные модификации (исполнения), а так же как правильно оформить заказ:

В ассортименте компании «Прибopинвeст» имеются следующие термопреобразователи ТСМУ-205, ТСПУ-205, ТХАУ-205, ТСМУ-205-Н, ТСМУ-205Ех-Н, ТСПУ-205-Н, ТСПУ-205Ех-Н, ТХАУ-205-Н, ТХАУ-205Ех-Н , ТСМУ-205-М, ТСПУ-205-М, ТХАУ-205-М, ТХАУ-205-МВ G2, ТСПУ-205-МВ G2, ТСМУ-205-МВ G2, ТСМУ-205-Еx-МВ G2, ТСПУ-205-Еx-МВ G2, ТХАУ-205-Еx-МВ G2. наличие и цена на Термопреобразователи с унифицированным выходным сигналом в 4-20мА, он же датчик температуры ТСМУ205, ТСПУ205, ТХАУ205 по запросу. Действие прайса в Республике Беларусь в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно
Назначение:

Термопреобразователи ТСМУ-205, ТСПУ-205, ТХАУ-205 предназначены для измерения температуры твердых, жидких, газообразных и сыпучих веществ. Термопреобразователи обеспечивают не­прерывное преобразование температуры в унифи­цированный сигнал постоянного тока 4...20 мА. Предназначены для работы в системах автомати­ческого контроля, регулирования и управления технологическими процессами. Корпус термопреобразователей пред­ставляет собой малогабаритную силуминовую головку АГ-04. Термопреобразователи используются для работы с жидкими, твердыми и газообразными средами. Использование термопреобразователей допускается для контроля температуры сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора.

По устойчивости к климатическим воз­действиям при эксплуатации термопреобразова­тели соответствуют:

  •  группе исполнения С3 по ГОСТ 12997-84, но при температуре окружающего воздуха от минус 10 до плюс 70 °С (для индекса заказа t1070);
  •  группе исполнения Д3 по ГОСТ 12997-84, но при температуре окружающего воздуха от минус 50 до плюс 70 °С (для индекса заказа t5070);
  •  виду климатического исполнения Т3 по ГОСТ 15150-69, но при температуре окружающего воздуха от минус 25 до плюс 80 °С (для ин­декса заказа t2580).

По устойчивости к механическим воздействи­ям при эксплуатации соответствуют группе ис­полнения N3.

По защищенности от воздействия окружаю­щей среды термопреобразователи выполнены в пылеводозащищенном исполнении. Степень за­щиты от проникновения пыли и воды по ГОСТ 14254-96, для варианта электрического подклю­чения посредствам:

  •  сальник М20х1,5                     IP 65;
  •  вилка PLT-164-R                      IP 54;
  •  кабельный ввод VG9-MS68       IP 68.

Термопреобразователи ТСМУ-205Ех-Н, ТСПУ- 205Ех-Н, ТХАУ-205Ех-Н выполнены во взрывоза­щищенном исполнении и имеют особо­взрывобезопасный уровень взрывозащиты по ГОСТ Р 51330.0-99, обеспечиваемый видом взры­возащиты «искробезопасная электрическая цепь» по ГОСТ Р 51330.10-99, и маркировку взрывоза­щиты ExiaIICT6 X. Взрывозащищенные термо­преобразователи предназначены для примене­ния во взрывоопасных зонах помещений в соот­ветствии с установленной маркировкой взрыво­защиты, требованиями гл. 7.3 ПУЭ, гл. 3.4 ПТЭЭП и других нормативных документов, рег­ламентирующих применение оборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIC и групп взрывоопасности Т1...Т6.

В соответствии с ГОСТ 30232-94 и ГОСТ 13384-93 термопреобразователи являются:

  •  по зависимости выходного сигнала от пре­образуемой температуры - с линейной за­висимостью;
  •  по связи между входными и выходными це­пями - с гальванической связью.

Основные характеристики:

  • Номинальные статические характеристики (НСХ): 100М, Pt100, ХА (К);
  • Выходной сигнал — 4...20 мА;
  • Диапазоны температур: –50...+50, –50...+75, –50...+100, –50...+150, –50...+180, 0...+50, 0...+100, 0...+150, 0...+180, 0...+200, 0...+300, 0...+400, 0...+500, 0...+600, 0...+900, 0...+1200, 0...+1300 °C;
  • Класс точности — от 0,25;
  • Степень защиты от пыли и влаги: IP65 (сальник М16x1,5); IP54 (вилка PLT-164); IP65 (кабельный ввод VG9-MS68 (металл)); IP54 (VG9-K68 (пластик));
  • Климатические исполнения: С3 (–10...+70 °С), Д3 (–50...+70 °С), Т3 (–25...+80 °С);
  • Варианты исполнения: общепромышленное, Ex (ExiaCT6 X);
  • Напряжение питания — =12...36 В;
  • Потребляемая мощность — не более 0,8 В;
  • Время установления рабочего режима — не более 15 мин;
  • Электромагнитная совместимость (ЭМС) — III-A.

Материал клеммной головки — алюминиевый сплав.

Материал защитной арматуры, контактирующей с измеряемой средой: 12Х18Н10Т, КТМС-кабель, Luxal 203.

Конструктивные особенности:

  • измерительный преобразователь (ИП-205) встроен в клеммную головку первичного преобразователя;
  • в состав термопреобразователей ТХАУ-205 входит компенсатор температуры «холодного спая».

Примечание: ИП-205/М, ИП-205/П, ИП-205/ХА могут поставляться как самостоятельные изделия.

Межповерочный интервал — 2 года (методика поверки — МИ 2356-2006).

Гарантийный срок эксплуатации:

  • для конструктивов ТС:
    • для tmax ≤ 350 °C — 2 года со дня ввода в эксплуатацию;
    • для 350 °C < tmax ≤ 600 °C — 1 год со дня ввода в эксплуатацию.
  • для конструктивов ТП:
    • для tmax ≤ 600 °C — 2 года со дня ввода в эксплуатацию;
    • для 600 °C < tmax ≤ 1000 °C — 1 год со дня ввода в эксплуатацию;
    • для tmax > 1000 °C — не более 1000 часов;
    • для tmax > 1000 °C и диаметром чехла меньше или равным 2 мм — не более 100 часов.

Полные технические характеристики:

Тип термопреобразователя, диапазон выходного сигнала, диапазон преобразования температуры, класс точности, номинальная ста­тическая характеристика (НСХ) и W100 первично­го преобразователя соответствуют приведенным в таблице.

Таблица-приборинвест-ТСМУ-205, ТСПУ-205, ТХАУ-205

Тип термо­преобра­зователя

Диапа­зон вы­ходного сигнала, мА

Диапазон преобра­зования темпера­туры, °С

Класс

точ­

ности

НСХ

первичного

преобразо­

вателя

W-i00= R100/ R0

1

2

3

4

5

6

ТСМУ-205-Н

ТСМУ-205Ех-Н

4...20

-50.50

-50.100

-50.150

-50.180

0.50

0.100

0.150

0.180

0.200

0,25; 0,5

100М

1,4280

ТСПУ-205-Н

ТСПУ-205Ех-Н

4...20

-50.50

-50.75

0.100

0.200

0.300

0.500

0,25; 0,5

100П

1,3910

ТСПУ-205-Н

ТСПУ-205Ех-Н

4...20

-50.50

0.100

0.200

0.300

0,25; 0,5

Pt100

1,3850

ТХАУ-205-Н

ТХАУ-205Ех-Н

4...20

0.500

0.600

0.900

0.1200

0.1300

0,5; 1,0 1,5

ТХА (К)

-

Класс точности ТСПУ (только с НСХ Pt100) с длиной монтажной части 60 мм:

  •  1,0 для верхнего предела преобразования температуры до 100 оС

    Класс точности ТСМУ, ТСПУ с длиной монтажной части 80 мм:
  •  0,5 для верхнего предела преобразования температуры до 100 оС;
  •  1,0 для верхнего предела преобразования               температуры до 200 оС.

Пределы допускаемых основных приве­денных погрешностей измерительных преобра­зователей (ИП) относительно номинальных ста­тических характеристик (НСХ) не превышают для термопреобразователей типа:

ТСМУ и ТСПУ            ± 0,25 %;

ТХАУ                         ± 0,5 %; ± 1,0 %

при сопротивлении нагрузки R =0,4 кОм.

Максимальное сопротивление нагрузки не более 0,5 кОм при напряжении питания 24 В и 1 кОм при напряжении питания 36 В.

Время установления рабочего режима (предварительный прогрев) не более 15 мин.

Время установления выходного сигнала (время, в течение которого выходной сигнал тер­мопреобразователя входит в зону предела допус­каемой основной погрешности) от 2 до 80 с в за­висимости от конструктивного исполнения.

Предел допускаемой дополнительной по­грешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не более:

-         0,12 % для класса точности 0,25;

-         0,2 °% для класса точности 0,5, 1,0; 1,5.

Предел допускаемой дополнительной по­грешности, вызванной изменением температуры свободных концов термопар ТП в рабочем диа­пазоне температур, не более 1,5 °С.

Предел допускаемой дополнительной по­грешности, вызванной воздействием повышен­ной влажности в рабочих условиях применения (95 % при 35 оС), не более 0,5 предела допус­каемой основной погрешности.

Предел допускаемой дополнительной по­грешности термопреобразователей, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты напряжен­ностью до 300 А/м, не более 0,5 предела допус­каемой основной погрешности.

Предел допускаемой дополнительной погрешности термопреобразователей, вызван­ной изменением напряжения питания от мини­мального 12 В до максимального 36 В при R =100 Ом, не более 0,05%.

Предел допускаемой дополнительной по­грешности, вызванной изменением сопротивле­ния нагрузки от нуля до предельного значения, установленного в п. 3.3, не более 0,05 %.

Взрывозащищенные термопреобразовате­ли ТСМУ-205Ех-Н, ТСПУ-205Ех-Н, ТХАУ-205Ех-Н с видом взрывозащиты «искробезопасная электриче­ская цепь» соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 для взрывозащи­щенного электрооборудования группы II подгруппы IIC температурного класса Т6 с уровнем взрывоза­щиты - особовзрывобезопасный.

Выходные цепи термопреобразователей рас­считаны на подключение искробезопасных сиг­нальных цепей с унифицированным сигналом постоянного тока 4.20 мА по ГОСТ 26.011-92.

Питание термопреобразователей осу­ществляется от источников постоянного тока на­пряжением от 12 до 36 В Питание взрывозащищенных термопре­образователей ТСМУ-205Ех-Н, ТСПУ-205Ех-Н, ТХАУ-205Ех-Н должно выполняться в соответст­вии с требованиями искробезопасности ГОСТ Р 51330.10-99 от источника с выходной искробезо­пасной цепью уровня «ia» и электрическими пара­метрами, соответствующими электрооборудованию подгруппы IIC.

Мощность, потребляемая термопреоб­разователями, не более 0,8 Вт.

Длина монтажных частей термопреобразо­вателей соответствует ГОСТ 6651-94 и ГОСТ 6616­94 и выбирается из ряда:

  •  60 мм для диапазонов измерений до 100 °С (только для Pt100);
  •  80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм для диапазо­нов измерений до 200 °С;
  •  от 160 до 1600 мм для диапазонов измере­ний от 200 до 500 °С;
  •  от 320 до 1600 мм для диапазонов измере­ний от 500 до 1300 °С.

Габаритные размеры ИП, мм, не более:

  •  диаметр        37;
  •  толщина       29.

Масса ИП, кг, не более 0,03.

Масса термопреобразователя, кг, не бо­лее, для:

  •  длины монтажной части до 200 мм 0,35;
  •  длины монтажной части до 800 мм 0,58;
  •  длины монтажной части до 1600 мм 0,80.

Термопреобразователи устойчивы к воз­действию температуры окружающего воздуха от минус 10 до плюс 70 °С, минус 50 до плюс 70 °С или от минус 25 до плюс 80 °С в зависимости от условий эксплуатации.

Термопреобразователи устойчивы к воздей­ствию влажности до 95 % при температуре 35 °С.

Термопреобразователи устойчивы к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) со следующими параметрами:

-         частота         (5.80)    Гц;

-         амплитуда смещения для

частоты ниже частоты перехода 0,075 мм;

-         амплитуда ускорения для

частоты выше частоты перехода      9,8 м/с2.

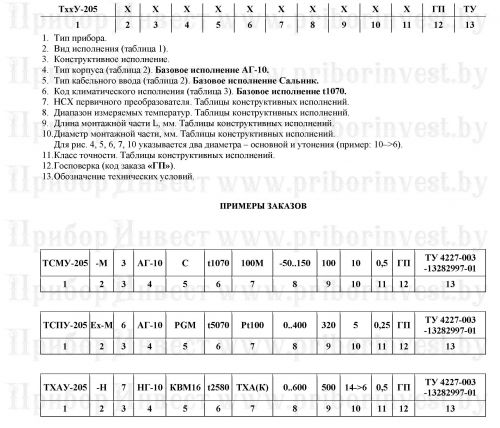

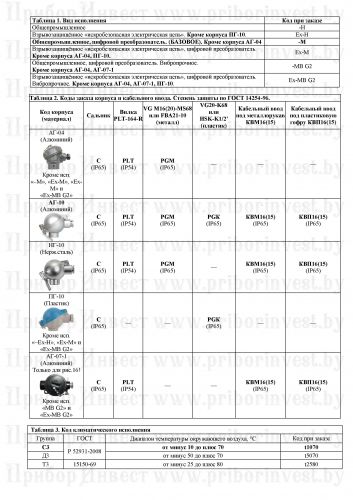

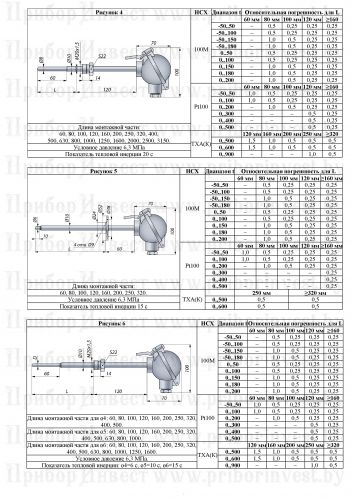

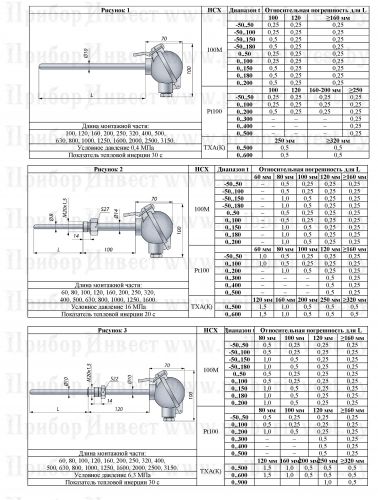

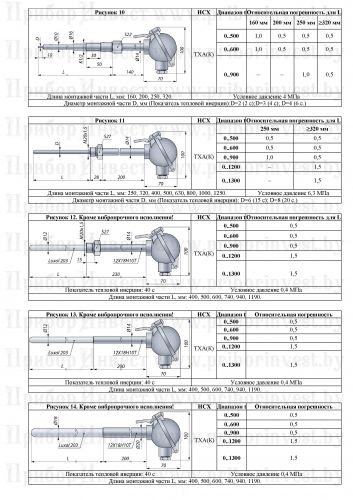

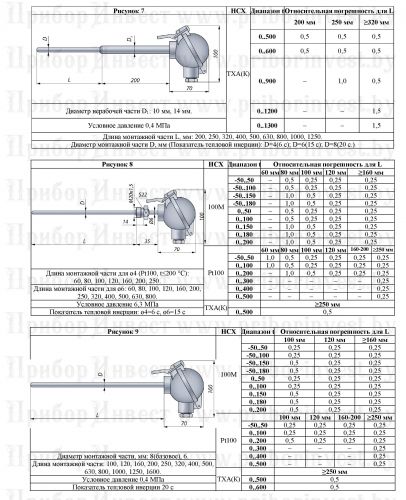

Карта заказа:

Для правильного составления модели прибора с последующей отправкой заявки в компанию Пpиборинвест воспользуйтесь следующей формой заказа

txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0001
txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0002
txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0003
txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0004
txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0005
txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0006
txxu-205_forma_zakaza_termopreobrazovatelya_by_priborinvest0007
