ДАТЧИК-РЕЛЕ ДАВЛЕНИЯ ДЕМ-102С-1-01, ДЕМ-102С-2-01, ДЕМ-102С-1-02, ДЕМ-102С-2-02, ДЕМ-102С-1-03, ДЕМ-102С-2-03, ДЕМ-102С-1-04, ДЕМ-102С-2-04, ДЕМ-102С-1-05, ДЕМ-102С-2-05, ДЕМ-102С-1-06, ДЕМ-102С-2-06, ДЕМ-105С-01-1, ДЕМ-105С-01-2, ДЕМ-105С-02-1, ДЕМ-105С-02-2 • цена, стоимость в минске, бресте, гомеле, витебске, могилеве, гродно от Приборинвест
1 2 3 4 5

ДЕМ-102С, ДЕМ-105С Датчики-реле давления

Наличие:
в наличии

Фотогалерея изображений к товару ДЕМ-102С, ДЕМ-105С Датчики-реле давления:



Подробное описание технических характеристик ДЕМ-102С, ДЕМ-105С Датчики-реле давления, его возможные модификации (исполнения), а так же как правильно оформить заказ:

ДЕМ-102С-1-01, ДЕМ-102С-2-01, ДЕМ-102С-1-02, ДЕМ-102С-2-02, ДЕМ-102С-1-03, ДЕМ-102С-2-03, ДЕМ-102С-1-04, ДЕМ-102С-2-04, ДЕМ-102С-1-05, ДЕМ-102С-2-05, ДЕМ-102С-1-06, ДЕМ-102С-2-06, ДЕМ-105С-01-1, ДЕМ-105С-01-2, ДЕМ-105С-02-1, ДЕМ-105С-02-2 / Датчик-реле давления цена, стоимость в Минске, Бресте, Гомеле, Витебске, Могилеве, Гродно
Назначение:

Датчики-реле давления ДЕМ-102С,  ДЕМ-105С предназначены для контроля и регулирования давления  жидких и газообразных сред в  холодильных установках применяемых на железнодорожном и автомобильном подвижных составах, судах, а так же в стационарных холодильных установках и других устройствах.

Контролируемая среда – вода, воздух, хладоны, масла и другие жидкости и газы, с вязкостью не более 0,8 Па˙с, неагрессивные по отношению к примененным конструкционным материалам.

Приборы пригодны для эксплуатации в условиях, установленных для исполнений В2,5 (только для ДЕМ-105С), УХЛ3, ОМ5 по ГОСТ 15150-69.

Технические характеристики:

1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение  зоны возврата приборов соответствует указанному в таблицах 1 и 2.

Таблица 1

Условное обозначение прибора

Нормированный диапазон уставок*, МПа

Основная абсолютная погрешность, МПa, не более

Разброс срабатывания МПa, не более

Зона возврата, МПa, не более

регулируемая нерегулируемая
минимум максимум не более
ДЕМ-102С-1-01 от 0,02 до 0,4 ± 0,005 0,004 0,04 0,25 -
ДЕМ-102С-2-01 от 0,02 до 0,4 ± 0,005 0,004 - - 0,05
ДЕМ-102С-1-02 от 0,1 до 1,4 ± 0,15 0,02 0,05 0,4 -
ДЕМ-102С-2-02 от 0,1 до 1,4 ± 0,15 0,02 - - 0,06
ДЕМ-102С-1-03 от -0,09 до 0,32 ± 0,012 0,004 0,03 0,3 -
ДЕМ-102С-2-03 от -0,09 до 0,32 ± 0,012 0,004 - - 0,03
ДЕМ-102С-1-04 от 0,02 до 0,4 ± 0,005 0,004 0,04 0,25 -
ДЕМ-102С-2-04 от 0,02 до 0,4 ± 0,005 0,004 - - 0,05
ДЕМ-102С-1-05 от 0,2 до 3,0 ± 0,15 0,02 0,1 0,6 -
ДЕМ-102С-2-05 от 0,2 до 3,0 ± 0,15 0,02 - - 0,35
ДЕМ-102С-1-06 от 1,0 до 6,0 ± 0,25 0,05 0,4 3 -
ДЕМ-102С-2-06 от 1,0 до 6,0 ± 0,25 0,05 - - 0,6

Примечание – Приборы ДЕМ-102С-1 с регулируемой зоной возврата, приборы ДЕМ-102С-2 - с нерегулируемой зоной возврата.

* «Нормированный диапазон уставок» - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

Таблица 2

Условное обозначение прибора*

Нормированный диапазон уставок**, кПа

Основная абсолютная погрешность, кПа, не более

Разброс срабатывания, кПа, не более

Зона возврата, нерегулируемая, кПа, не более

ДЕМ-105С-01-1 от 20 до 400 ± 5 ± 4 30
ДЕМ-105С-01-2 от 20 до 400 ± 5 ± 4 30
ДЕМ-105С-02-1 от 20 до 900 ± 25 ± 10 70
ДЕМ-105С-02-2 от 20 до 900 ± 25 ± 10 70

*Условное обозначение ДЕМ-105С с соединителями типа ШР или 2РТТ должно содержать после обозначения зоны возврата дополнительную цифру 1 или 2 соответственно.

** «Нормированный диапазон уставок» - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

Примечания:
1. Настройка прибора на конкретную уставку срабатывания  и на конкретное значение величины зоны возврата (только для ДЕМ-102С-1) производится предприятием-изготовителем в соответствии с заказом.
Значение уставки выбирается из диапазона уставок с шагом:
– 5 кПа – для ДЕМ-105С-01;
– 10 кПа – для ДЕМ-105С-02;
– 0,005 МПа – для ДЕМ-102С-1(2)-01, ДЕМ-102С-1(2)-03, ДЕМ-102С-1(2)-04;
– 0,01 МПа  – для ДЕМ-102С-1(2)-02;
– 0,1 МПа  – для ДЕМ-102С-1(2)-05;
– 0,5 МПа  – для ДЕМ-102С-1(2)-06.
2. При отсутствии в заказе значения уставки срабатывания, приборы  настраиваются на предприятии-изготовителе на следующие  уставки  срабатывания внутри соответствующего нормированного диапазона уставок:
– ДЕМ-102С-1(2)-01 –0,1 МПа ± 0,005 МПа;
– ДЕМ-102С-1(2)-02 – 0,75 МПа ± 0,15 МПа;
– ДЕМ-102С-1(2)-03 – 0,1 МПа ± 0,012 МПа;
– ДЕМ-102С-1(2)-04 – 0,1 МПа ± 0,005 МПа;
– ДЕМ-102С-1(2)-05 – 1,5 МПа ± 0,25 МПа;
– ДЕМ-102С-1(2)-06 – 3,0 МПа ± 0,25 МПа;
– ДЕМ-105С-01 – 100 кПа ± 5 кПа;
– ДЕМ-105С-02 – 500 кПа ± 25 кПа.
3. При отсутствии в заказе значения величины зоны возврата для ДЕМ-102С-1, приборы настраиваются на предприятии-изготовителе на минимальную величину зоны возврата.
4. Допускается перенастройка уставки и зоны возврата (только для приборов с регулируемой зоной возврата) у потребителя в пределах значений, указанных в таблице 1.

2. Максимальное рабочее давление контролируемой среды, предельно допускаемое давление контролируемой среды для приборов ДЕМ-102С указаны в таблице 3.

Таблица 3

Условное обозначение

Максимальное рабочее давление контролируемой среды, МПа Предельно допускаемое давление контролируемой среды*, МПа

ДЕМ-102С-1-01

ДЕМ-102С-2-01

0,7 1,3

ДЕМ-102С-1-02

ДЕМ-102С-2-02

1,5 2,5

ДЕМ-102С-1-03

ДЕМ-102С-2-03

1,7 2,2
ДЕМ-102С-1-04 0,4 1,3

ДЕМ-102С-1-05

ДЕМ-102С-2-05

3,2 3,6

ДЕМ-102С-1-06

ДЕМ-102С-2-06

9,0 9,3

* Продолжительность воздействия не более 5 мин.



Максимальное рабочее давление контролируемой среды, предельно допускаемое давление контролируемой среды для приборов ДЕМ-105С указано в таблице 4.

Таблица 4

Условное обозначение

Максимальное рабочее давление контролируемой среды, кПа Предельно допускаемое давление контролируемой среды*, кПа
ДЕМ-105С-01-1 800 1300
ДЕМ-105С-01-2 800 1300
ДЕМ-105С-02-1 1500 2000
ДЕМ-105С-02-2 1500 2000

* Продолжительность воздействия не более 5 мин.

3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице 5.

Таблица 5

Род тока Напряжение, В

Коммутируемая мощность, Вт

Ток, А

Сos j, не менее

Частота, Гц

мин. макс.
Постоянный от 12 до 24 60 0,1
Переменный 127; 220 0,1 6 0,6 50или 60

Примечания
1 Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
2 Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.



4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 60 ºС и рабочей повышенной плюс 50 ºС  температур окружающего воздуха.

5. Температура контролируемой среды должна быть в пределах от минус 40 ± 2 ºС до плюс 60 ± 2 ºС.

6. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.

7. Масса прибора не более 1,0 кг.

Структура условного обозначения:

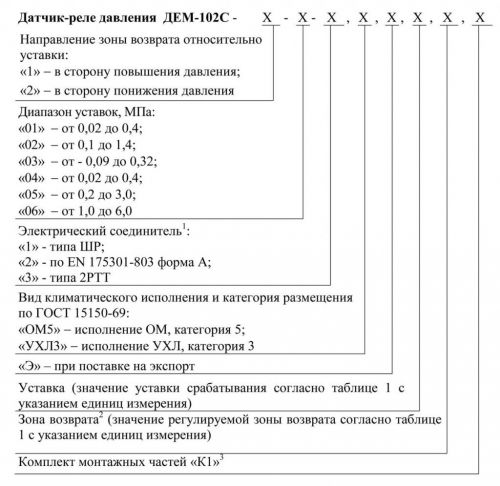

dem-102c-zakaz

Примечание:
1 – тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ (розетка с прямым патрубком) только в климатическом исполнении ОМ5;
2 – только для прибора с регулируемой зоной возврата;
3 – поставляется по отдельному заказу.

Примеры записей обозначений приборов ДЕМ-102С при их заказе:

1) датчик-реле давления ДЕМ-102С с направлением зоны возврата в сторону понижения давления относительно уставки, с диапазоном уставок от  0,1 до 1,4 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3,с уставкой срабатывания 0,6 МПа, с комплектом монтажных частей К1:
«Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, уставка 0,6 МПа, К1 ТУ 4212-147-00227471-2012».

2) то же, при отсутствии в заказе величины срабатывания уставки
«Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, К1 ТУ 4212-147-00227471-2012».

3) датчик-реле давления ДЕМ-102С с направлением зоны возврата в сторону повышения давления относительно уставки, с диапазоном уставок от 0,2 до 3 МПа, с соединителем типа 2РТТ, климатического исполнения ОМ5, при поставке на экспорт
«Датчик-реле давления ДЕМ-102С-1-05-3, ОМ5, Э, ТУ 4212-147-00227471-2012».

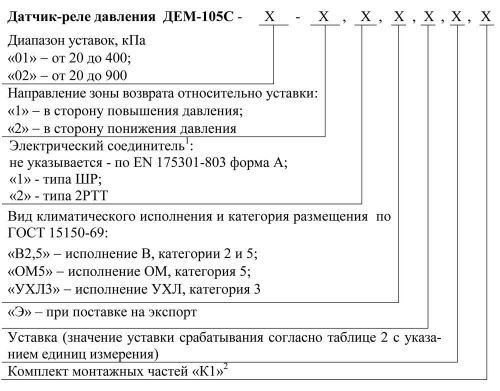

dem-105c-zakaz

Примечание:
1 – EN 175301-803 форма А в климатическом исполнении УХЛ3 и ОМ5, тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ в климатическом исполнении В2,5 (розетка с угловым патрубком), в климатическом исполнении ОМ5 (розетка с прямым патрубком);
2 – поставляется по отдельному заказу.

Примеры записей обозначений приборов ДЕМ-105С при их заказе:

1) датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 400 кПа,  с зоной возврата в сторону повышения давления контролируемой среды относительно уставки, с соединителем типа 2РТТ, климатического исполнения В2,5, с уставкой срабатывания на 100 кПа
«Датчик-реле давления ДЕМ-105С-01-1-2, В2,5, уставка 100 кПа ТУ 4212-147-00227471-2012»;

2) датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 900 кПа, с зоной возврата в сторону понижения давления контролируемой среды  относительно уставки, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания на 400 кПа, при поставке на экспорт и с комплектом монтажных частей К1
«Датчик-реле давления ДЕМ-105С-02-2, УХЛ3, уставка 400 кПа, Э, К1 ТУ 4212-147-00227471-2012».

3) датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 400 кПа, с зоной возврата в сторону понижения давления контролируемой среды относительно уставки, с соединителем типа 2РТТ, климатического исполнения ОМ5
«Датчик-реле давления ДЕМ-105С-01-2-2, ОМ5  ТУ 4212-147-00227471-2012».

Габаритные и установочные размеры:

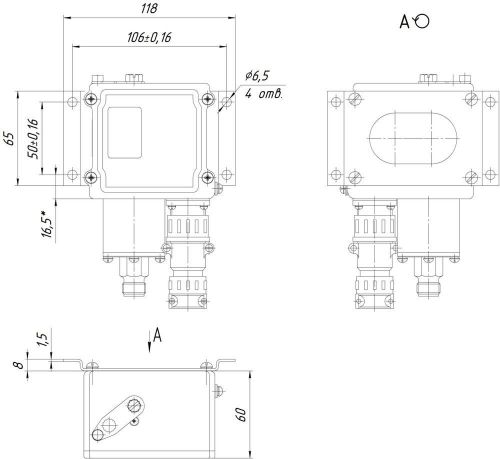

dem-102c-dem-105c-gabaritnie-razmeri
Рисунок 1 – Габаритные и установочные размеры датчиков-реле давления ДЕМ-102С, ДЕМ-105С
dem-102c-dem-105c-gabaritnie-razmeri-s-komplektom-k1

Рисунок 2 – Габаритные и установочные размеры датчиков-реле давления ДЕМ-102С, ДЕМ-105С с комплектом К1

Схема электрическая соединений:

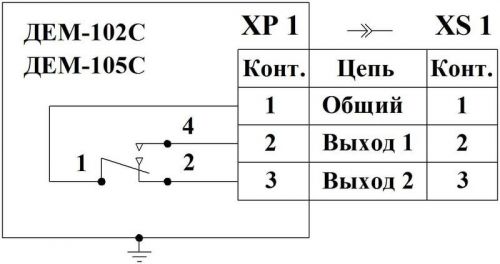

dem-102c-dem-105c-shema-elektrosoedineniy

Рисунок 3 – Схема электрическая соединений датчиков-реле давления ДЕМ-102С, ДЕМ-105С

Обозначение разъема Обозначение документа
ХР1 XS1
Вилка ШР20П3Ш7 Розетка ШР20П3НШ7 ГЕ0.364.107ТУ
Вилка 2РТТ20Б3Ш5В Розетка 2РТТ20КПН3Г5В ГЕ0.364.120ТУ
Вилка 2РТТ20Б3Ш5В Розетка 2РТТ20КУН3Г5В ГЕ0.364.120ТУ
База по EN175301-803 Соединитель электрический GDA4080S62 форма А EN175301-803
