Назначение:
Датчики-реле разности давлений ДЕМ-202С (далее – приборы), предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, применяемых на судах, железнодорожном и автомобильном подвижных составах, релейного регулирования давления и разности давлений путем размыкания или замыкания электрических контактов.
Заменяет следующие типы датчиков-реле:
• ДЕМ-202
• РДД-2Р
• РРД-102, РРД-105, РРД-105Т
• ДЕМ-202 РАСКО-01-2, ДЕМ-202 РАСКО-02-2
• ДР-ДД-02, ДР-ДД-04М, ДР-ДД-04, ДР-ДД-06
• РД-016
• ДЕМ-202-БД
• Д220-11,-12
• МПРД-07-Д502,-Д504,-Д106
• ДЕМ-202Р-01/02
• ДЕМ-202М-РАСКО
• RT-260A/262A/262AE/260AE/262AL/263AL/260AL/265A/266AL
Область применения:
- системы вентиляции, кондиционирования и хладоснабжения;
- насосное, компрессерное и турбинное машиностроение;
- локальные системы автоматизации на объектах тепло-, газо-, электроснабжения.
Контролируемая среда –пресная вода, воздух, хладоны, масла и дру-гие жидкости и газы, с вязкостью не более 0,8 Раs, неагрессивные по отноше-нию к примененным конструкционным материалам: сталь –08кп, 45, 12Х18Н10Т, 14Х17Н2, 36НХТЮ, 12Х18Н9Т, А11, А12; сплав АК12; алюминий марки А5.Если контролируемой средой является масло, температура егозастывания должна быть ниже температуры окружающего воздуха не менее чем на 15С
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, ОМ5 по ГОСТ 15150-69.
Основные технические характеристики:
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в таблице 1.
Таблица 1
| Условное обозначение прибора |
Нормированный диапазон уставок*, МПа |
Основная абсолютная погрешность, МПa, не более |
Разброс срабатывания МПa, не более |
Зона возврата, МПa, не более |
| нерегулируемая |
| не более |
| ДЕМ-202С-1-01-2 |
от 0,05 до 0,6 |
± 0,03 |
0,004 |
0,05 |
| ДЕМ-202С-1-02-2 |
от 0,02 до 0,25 |
± 0,015 |
0,004 |
0,03 |
| * «Нормированный диапазон уставок» - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения. |
Зона возврата прибора направлена в сторону повышения разности давления относительно уставки.
Уставка соответствует разности давлений контролируемой среды, при которой происходит срабатывание контактов прибора.
Примечания:
1. Настройка прибора на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом.
2. При отсутствии в заказе значения уставки срабатывания, приборы настраиваются на предприятии-изготовителе на минимальное значение уставки внутри соответствующего нормированного диапазона уставок.
3. Допускается перенастройка уставки у потребителя в пределах значений, указанных в таблице 1.
2. Максимальное рабочее давление контролируемой среды, предельно допускаемое давление и предельно допускаемая разность давлений контролируемой среды для приборов указаны в таблице 2.
Таблица 2
| Условное обозначение |
Максимальное рабочее давление контролируемой среды, МПа |
Предельно допускаемое давление контролируемой среды*, МПа |
Предельно допускаемая разность давлений*, МПа |
| ДЕМ-202С-1-01-2 |
2,5 |
3,0 |
3,0 |
| ДЕМ-202С-1-02-2 |
0,8 |
2,2 |
2,2 |
| * Продолжительность воздействия не более 5 мин. |
|
3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице 3.
Таблица 3
| Род тока |
Напряжение, В |
Коммутируемая мощность, Вт |
Ток, А |
Сos j, не менее |
Частота, Гц |
| мин. |
макс. |
| Постоянный |
от 24 до 220 |
60 |
0,05 |
– |
– |
– |
| Переменный |
127; 220;
380; 440
|
– |
0,1 |
6 |
0,6 |
50 или 60 |
|
Примечания
1 Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
2 Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.
|
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 50 ºС и рабочей повышенной плюс 50 ºС температур окружающего воздуха.
5. Температура контролируемой среды должна быть в пределах от минус 40 ± 2 ºС до плюс 60 ± 2 ºС.
6. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
7. Масса прибора не более 1,1 кг.

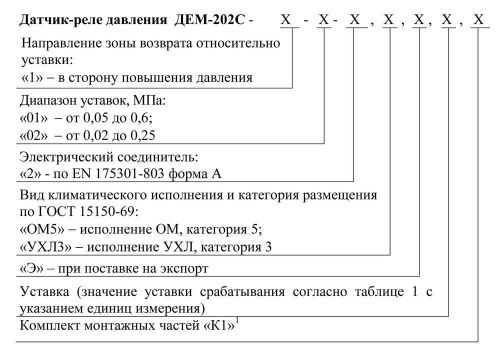

Структура условного обозначения:
Примечание
1 – поставляется по отдельному заказу и указывается только в заказе.
Примеры записей обозначений приборов ДЕМ-202С при их заказе:
1) датчик-реле разности давлений ДЕМ-202С с зоной возврата в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,02 до 0,25 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания на 0,2 МПа
«Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3, уставка 0,2 МПа ТУ 4212-147-00227471-2012»;
2) то же, при отсутствии в заказе величины срабатывания уставки
«Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3 ТУ 4212-147-00227471-2012»;
3) датчик-реле разности давлений ДЕМ-202С с зоной возврата в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,05 до 0,6 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения ОМ5, при поставке на экспорт и с комплектом монтажных частей К1
«Датчик-реле разности давлений ДЕМ-202С-1-01-2, ОМ5, Э, К1 ТУ 4212-147-00227471-2012».
Габаритные и установочные размеры:

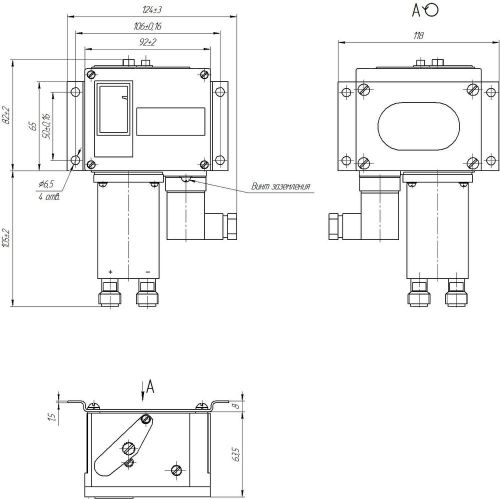

 Рисунок 1 – Габаритные и установочные размеры датчиков-реле разности давлений ДЕМ-202С
Рисунок 2 – Габаритные и установочные размеры датчиков-реле разности давлений ДЕМ-202С с комплектом К1
Схема электрическая соединений:

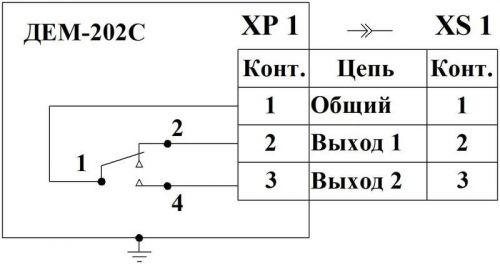

Рисунок 3 – Схема электрическая соединений датчиков-реле разности давлений ДЕМ-202С
| Обозначение разъема |
Обозначение документа |
| ХР1 |
XS1 |
| База по EN175301-803 |
Соединитель электрический GDA4080S62 форма А |
EN175301-803 |
Заказ:
При заказе и составлении заявки в Приборинвест укажите наименование прибора, например:
Датчик-реле разности давлений ДЕМ-202С-1-01-2 (0,05-0,6МПа)
По отдельному заказу возможна поставка следующих изделий для монтажа:
• Пластина КМЧ К1
• Трубка медная мягкая
• Переходник двойной М16х1,5 (внутрен.резьба)
• Переходник двойной М20х1,5 (наруж. резьба)
