ФДС-203-Exd Фотодатчик сигнализирующий двухканальный взрывозащищенный

Наличие:
под заказ

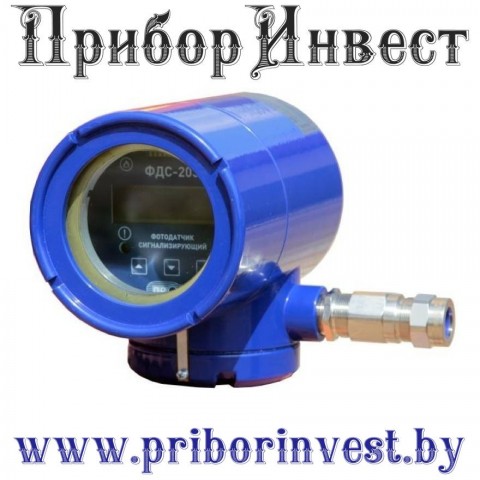

Фотогалерея изображений к товару ФДС-203-Exd Фотодатчик сигнализирующий двухканальный взрывозащищенный:

Устройство селективного контроля пламени (Фотодатчик сигнализирующий взрывозащищенный двухканальный) ФДС-203А1В1-Ехd, ФДС-203А2В4-Ехd, ФДС-203А3В6-Ехd, ФДС-203А1В4-Ехd

Подробное описание технических характеристик ФДС-203-Exd Фотодатчик сигнализирующий двухканальный взрывозащищенный, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Купить Фотодатчик сигнализирующий двухканальный взрывозащищенный ФДС-203-Exd в Республике Беларусь. Продажа, цена, стоимость на ФДС-203А1В1-Ехd, ФДС-203А2В4-Ехd, ФДС-203А3В6-Ехd, ФДС-203А1В4-Ехd Минске, Бресте, Гомеле, Витебске, Могилеве, Гродно, Жлобине, Мозыре, Новополоцке, Полоцке, Слуцке от ⓟⓡⓘⓑⓞⓡⓘⓝⓥⓔⓢⓣ.ⓑⓨ
Назначение:

Фотодатчик сигнализирующий ФДС-203-Exd – это устройство на основе микроконтроллера, использующее полупроводниковые ультрафиолетовые, инфракрасные и видимые фотодатчики. Предназначен для селективного контроля факела основной горелки в многогорелочных котлах со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки, а также для контроля общего факела в топке котлов.

Устройство селективного контроля пламени ФДС-203-EXD позволяет контролировать наличие факела при использовании в качестве топлива газа, угля, жидкого топлива, а также контролировать одновременно или по отдельности факел на двух видах топлива. В зависимости от модификации устройства это могут быть следующие виды топлива: газ – мазут, газ – уголь, мазут - уголь.

Для достижения повышенной селективности фотодатчика введено измерение характеристик фонового пламени непосредственно с возмущающих горелок, применена фильтрация узкого спектра инфракрасного и видимого диапазона, а также использованы узконаправленные фотодатчики ультрафиолетового диапазона Устройства предназначены для контроля наличия основного пламени горелки в топках котлоагрегатов, печей, технологических установок и выдачи сигналов в схемы контроля и противоаварийной защиты установок.

Устройства могут быть использованы в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97, в том числе для применения во взрывоопасных производствах (исполнение Ехd «Взрывонепроницаемая оболочка») в теплоэнергетике.
Оптическая спектральная характеристика фотоприемников фотодатчика оптимизированы для селективного контроля пламени газовой и мазутной горелки. При контроле пламени жидкотопливной или газо-мазутной горелки одну из уставок настраивать на газовое пламя, вторую уставку на пламя жидкого топлива.
Фотодатчики относятся к ремонтируемым многофункциональным одноканальным изделиям.
Фотодатчики классифицированы в соответствии с ГОСТ Р 52931-2008 следующим способом:
- по метрологическим свойствам фотодатчики не являются средством измерения;
- климатическое исполнение - УХЛ 1 по ГОСТ 15150-69 для температурного диапазона от минус 60 ºС до + 60 ºС, с воздушным обдувом до + 90 ºС.

Фотодатчики имеют уровень взрывозащиты « d » с видом взрывозащиты «Взрывонепроницаемя оболочка» и маркировку по взрывозащите «1Ex d IIB+H2 T5 Gb» и соответствуют требованиям ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2011, предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 « Правил эксплуатации электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Условия применения во взрывоопасных зонах классов 1 и 2, категории IIA и IIB, IIB +H2, группы Т1...Т5 в соответствии с присвоенной маркировкой взрывозащиты «1Ex d IIB+H 2 T5 Gb» по ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2011 и руководством по эксплуатации В407.043.020 РЭ.

Устройство выполняет следующие функции:

-     Контроль факела по двум независимым каналам;
-     Сигнализация погасания контролируемого факела;
-     Сигнализация потускнения факела (дополнительно две уставки по интенсивности);
-    Автоматическая и ручная настройка устройства на пламя контролируемой горелки;
-    Автоматическая и ручная настройка устройства для учета фонового (возмущающего) излучения;
-     Выбор рабочей частоты инфракрасного (или видимого) канала;
-     Учет влияния возмущающей горелки;
-     Сигнализация обрыва линий связи;
-    Измерение температуры внутри корпуса устройства и сигнализация о превышении допустимого значения;
-     Работа в сети RS – 485 по протоколу Modbus RTU;
-     Отображение интенсивности факела на светодиодной линейке;
-    Отображение текущего значения интенсивности факела отдельно по двум каналам и температуры внутри устройства на двустрочном OLED дисплее;
-     Выходной аналоговый сигнал 4 – 20 мА отдельно по двум каналам;
-    До трех уставок по интенсивности в зависимости от выбранного режима работы;
-    Возможность установки времени срабатывания реле на погасание и времени срабатывания реле на зажигание факела отдельно по каждой уставке в секундах.

Технические характеристики:

Входной сигнал: Оптическое излучение пламени газового, жидкого и твердого топлива.
Выходной сигнал:
Тип выхода
-    состояние переключающих, изолированных контактов реле.
Допустимая нагрузка на контакты реле: напряжение не более 30 В, ток (0,01-2) А;
-    токовый аналоговый сигнал                                                              (4-20)мА.
Время срабатывания
(настраивается в меню от 0 до 10 с):
-     при появлении пламени                                                                               1 с;
-     при погасании пламени                                                                                2 с.
Питание фотодатчика
Напряжение постоянного тока                                                           от 24В ± 2,4В.
Максимальный потребляемый ток:                                                    0,5 А.
Сигнализация о наличии контролируемого пламени горелки: индикатор светодиодный и цифровой, 2 группы переключающихся контактов реле.
Сопротивление изоляции при нормальных условиях эксплуатации, не менее 20 МОм, контрольное напряжение 500 В.
Климатическое исполнение УХЛ1 по ГОСТ 15150-69.
Температура окружающего воздуха - от минус 60°С до плюс 60°С, с воздушным обдувом до плюс 90°С.
Степень защиты IP65 по ГОСТ 14254–96.
Требования надежности.
-       Вероятность безотказной работы устройства должна быть не менее 0,92 за 2000 час. работы.
- Полный средний срок службы 12 лет.
Габаритные размеры: ширина х высота х глубина 251х209х150 мм.
Масса фотодатчика, не более    3 кг.

Комплектность поставки:

Обозначение документа	Наименование и обозначение	Кол.	Примечание
В407.043.020.000	ФДС-203XY-Ехd-К	1 шт.	Модель по заказу
В407.043.020.000 ПС	Паспорт	1 экз.
В407.043.020.000 РЭ	Руководство по эксплуатации	1 экз.
В407.127.555.000	Монтажный узел СЕ-07-05-Р	1 шт.	По контракту, Р-противодавление в топке до 500 кПа, остальные до 10 кПа
В407.127.565.000	Монтажный узел СЕ-07-06-Р
В407.127.550.000	Монтажный узел СЕ-07-05
В407.127.560.000	Монтажный узел СЕ-07-06

Условные обозначения для составления заказа:

Фотодатчик контроля пламени сигнализирующий

ФДС-203XY-Ехd-К ТУ 28.21.14-008-87875767-2017 ,

- ФДС- фотодатчик сигнализируюший;

- 203 – модельный ряд;

- Х – принимаемый тип оптического излучения:

А – полный поток излучения пламени;

В – пульсации (переменная составляющая) излучения пламени;

- Y – принимаемый оптический спектр излучения (длина волны):

1 – (270-380) нм;

2 – (230-285) нм;

3 – (185-260) нм;

4 – (900-1700) нм;

5 – (320-1100) нм;

6 – (1200-2550) нм;

- Ехd – «Взрывонепроницаемая оболочка».

- K – тип кабельного ввода в оболочку (согласно заказа):

КН – под небронированный кабель с диаметром оболочки (6-12) мм;

КБ – под бронированный кабель с диаметром оболочки (6-12) мм

кт – трубный ввод кабеля, резьба внутренняя ½ “ iso228.

Заказ:

Примеры записи устройства при заказе и составлении заявки в Прибoринвеcт:

а) Фотодатчик сигнализирующий ФДС-203А1В1-Ехd-КБ ТУ 28.21.14-008-87875767-2017;

б) Фотодатчик сигнализирующий ФДС-203А2В4-Ехd-КН ТУ 28.21.14-008-87875767-2017;

в) Фотодатчик сигнализирующий ФДС-203А3В6-Ехd-КТ ТУ 28.21.14-008-87875767-2017;

г) Фотодатчик сигнализирующий ФДС-203А1В4-Ехd-КБ ТУ 28.21.14-008-87875767-2017.
