ГОРЕЛКА ЗАПАЛЬНАЯ ГАЗОВАЯ ЭИВ-01, ЭИВ-01-И, ЭИВ-01-Ф, ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ (500, 600, 650, 700, 750, 1000, 1500 мм) • цена, стоимость в минске, бресте, гомеле, витебске, могилеве, гродно от Приборинвест
1 2 3 4 5

ЭИВ-01, ЭИВ-01-И, ЭИВ-01-Ф, ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ Горелка запальная газовая

Наличие:
под заказ

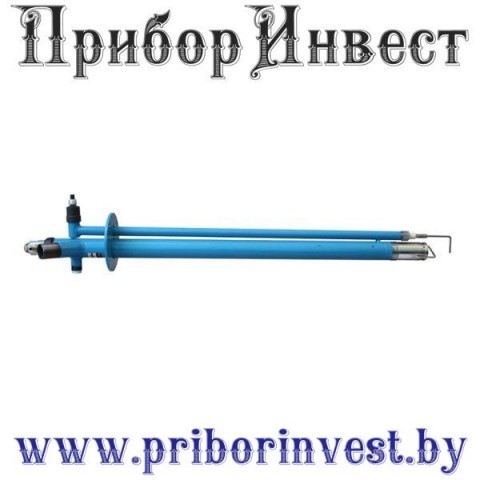

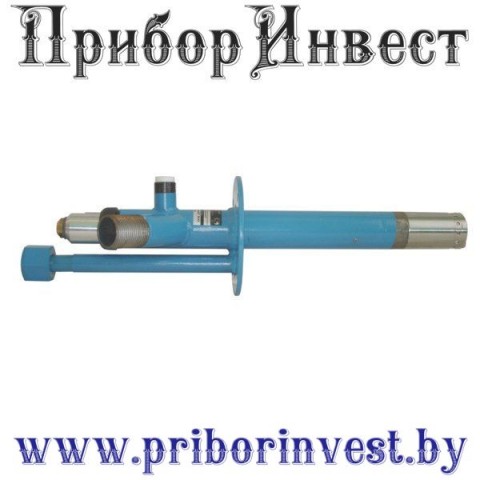

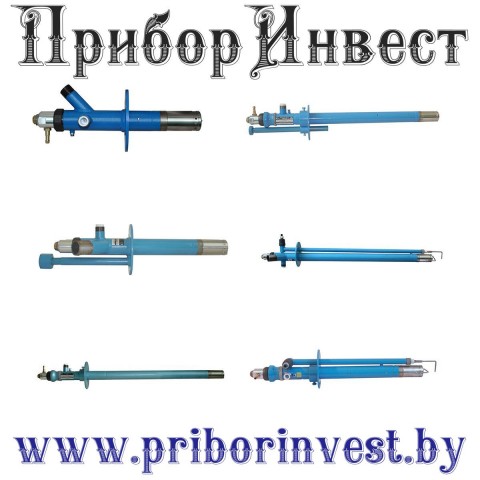

Фотогалерея изображений к товару ЭИВ-01, ЭИВ-01-И, ЭИВ-01-Ф, ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ Горелка запальная газовая:



Подробное описание технических характеристик ЭИВ-01, ЭИВ-01-И, ЭИВ-01-Ф, ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ Горелка запальная газовая, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Цена на ЭИВ-01-700, ЭИВ-01-И-500, ЭИВ-01-Ф-800, ЭИВ-01-Д-600, ЭИВ-01-ДИ-1500, ЭИВ-01-ДФ-2000 в в Минске, Гомеле, Гродно, Бресте, Витебске, Могилеве уточняется у менеджера
Назначение:

Горелки запальные типа ЭИВ-01 предназначены для розжига горелочных устройств промышленного энергетического оборудования.

Модели запальных горелок ЭИВ-01:

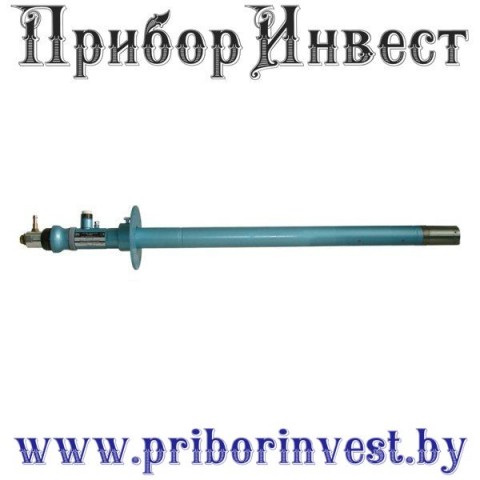

ЭИВ-01 предназначены для работы при уравновешенной тяге или при разрежении в топке и не требуют специального подвода воздуха;

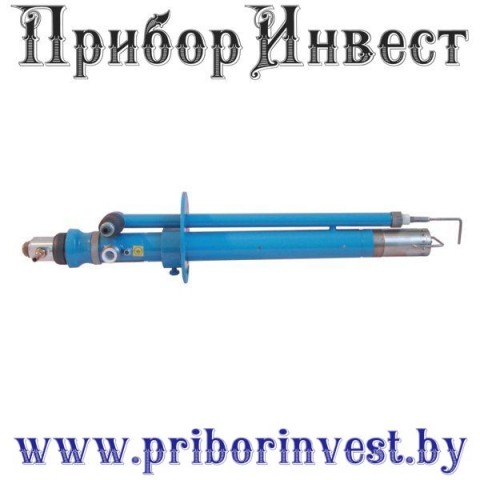

ЭИВ-01-И, ЭИВ-01-И  предназначены для работы при уравновешенной тяге или при разрежении в топке и не требуют специального подвода воздуха, комплектуются встроенным ионизационным зондом;

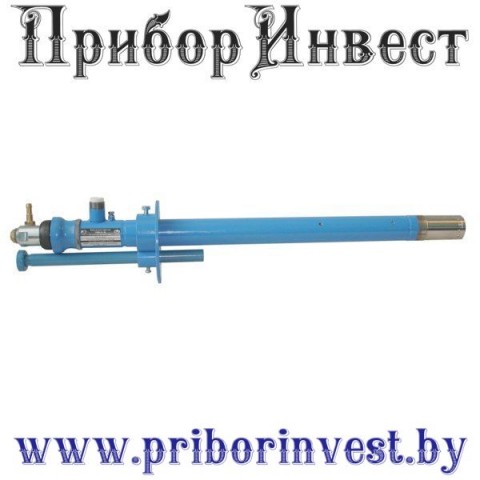

ЭИВ-01-Ф предназначены для работы при уравновешенной тяге или при разрежении в топке и не требуют специального подвода воздуха, комплектуются визирной трубой для установки оптического датчика контроля пламени или визуального контроля;

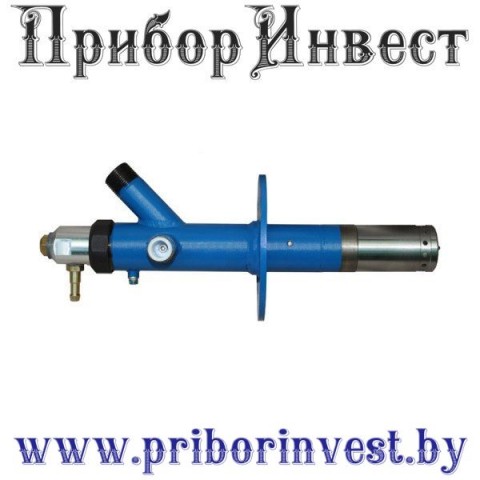

ЭИВ-01-Д  предназначены для работы в топочных агрегатах с наддувом (противодавлением).
- ЭИВ-01-ДИ предназначены для работы в топочных агрегатах с наддувом (противодавлением), комплектуются встроенным ионизационным зондом;
ЭИВ-01-ДФ предназначены для работы в топочных агрегатах с наддувом (противодавлением), комплектуются визирной трубой для установки оптического датчика контроля пламени или визуального контроля.

Особенности:

Длина ствола запальных горелок типа ЭИВ-01 от установочного фланца до среза сопла от 0,15 до 5 м. Длина запальной горелки может быть увеличена по согласованию с производителем.

Длина пламени запальных горелок типа ЭИВ-01 не менее 800 мм.
По специальному заказу поставляется высоковольтный провод длиной до 200 м.

Технические характеристики:

Наименование параметра

Значение

Горючий газ

Природный газ по ГОСТ 5542, пропан-бутан, попутный нефтяной газ (по требованию)

Диапазон давления газа, подводимого к запальной горелке

0,015…1,5 ати

Диаметр газового сопла при давлении подачи:
от 0,015 до 0,2 ати,
от 0,2 до 1,0 ати,

от 1,0 и выше



3,0 мм,
2,0 мм*,
1,5 мм

Перепад давления по тракту подачи воздуха (для ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ)

50,0…200,0 Па

Способ подачи воздуха:

для ЭИВ-01, ЭИВ-01-И, ЭИВ-01-Ф

для ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ

инжекцией из окружающей среды принудительно

Температура окружающего воздуха при относительной влажности до 80%

-60оС...+100оС

Диаметр ствола запальной горелки

42 мм **

Минимальный диаметр установочной трубы:

для ЭИВ-01, ЭИВ-01-Д

для ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф, ЭИВ-01-ДФ

50 мм

70 мм

Заглубление запальной горелки в установочную трубу: - для установочной трубы ∅50…60 мм, Для установочной трубы ∅60 мм и выше

10…50 мм

10…100 мм

Расстояние между электродом и стабилизатором (искровой промежуток)

4 ± 1 мм

Тепловая мощность

5,9…56,7 кВт

Длина запальной горелки от установочного фланца до среза стабилизатора, мм

по требованию Заказчика, но не менее 150 мм

Расход природного газа

0,63…6,1 м3/час

Установленный срок службы до списания, лет

10

Вес горелки

см. график



* - газовое сопло диаметром 2,0 мм устанавливается при отгрузке.



** - изготовление запальной горелки меньшего диаметра - по специальному заказу

Габаритные размеры:

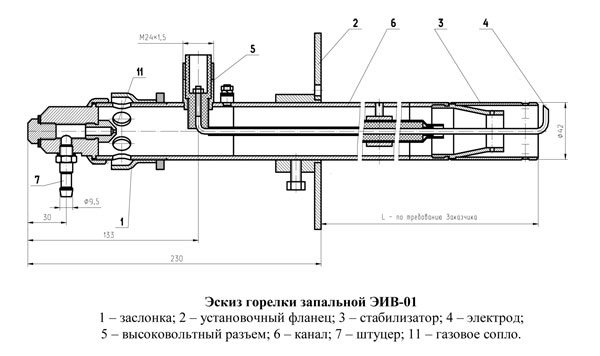

Эскиз запальной горелки ЭИВ-01:

eiv-01-eskiz

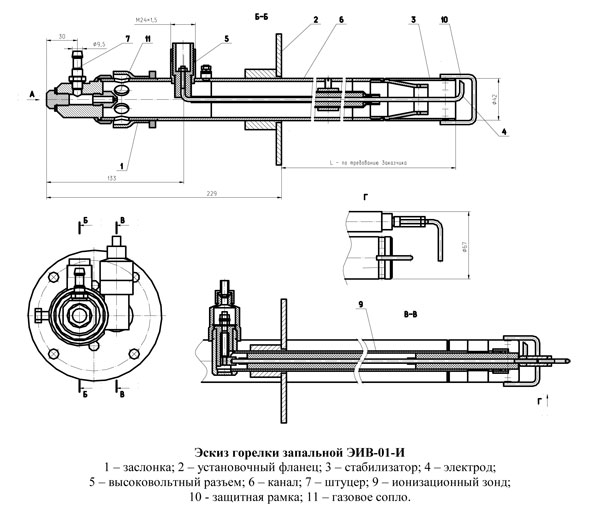

Эскиз запальной горелки ЭИВ-01-И:

eiv01-i-eskiz

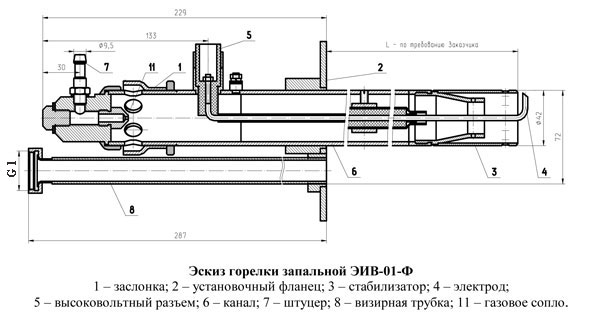

 Эскиз запальной горелки ЭИВ-01-Ф:

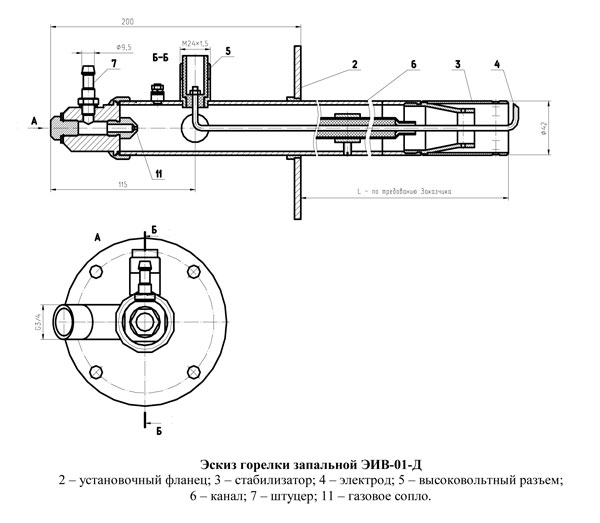

eiv01-f-eskiz Эскиз запальной горелки ЭИВ-01-Д:
eiv-01-d-eskiz

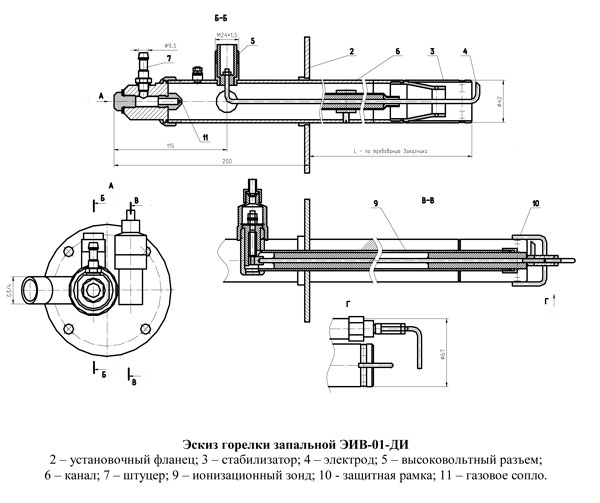

 Эскиз запальной горелки ЭИВ-01-ДИ:

 eiv01-di-eskiz

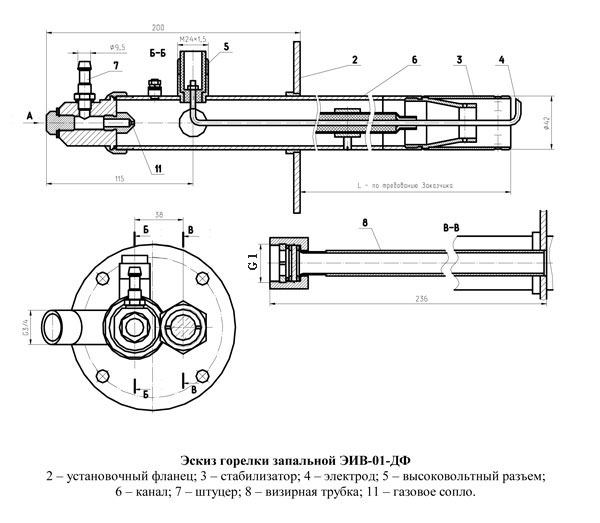

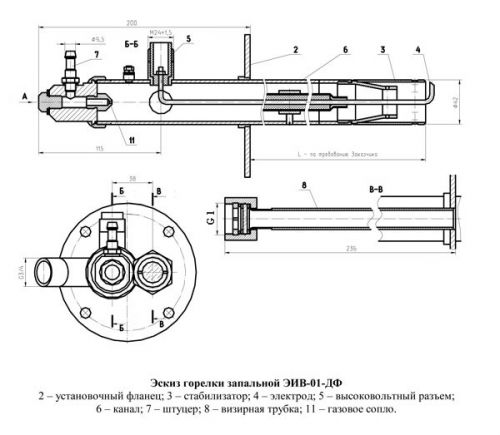

Эскиз запальной горелки ЭИВ-01-ДФ:





eiv01-df-eskiz
Монтаж и эксплуатационные ограничения:

Для надежной работы запальной горелки необходимо выполнять следующие требования.

  1. При монтаже и эксплуатации обслуживающий персонал должен иметь свободный доступ к запальной горелке.
  2. Размещение стабилизатора пламени запальной горелки непосредственно в факеле основной горелки запрещается.
  3. Установка запальной горелки на горелке, котлоагрегате или печи без установочной трубы запрещена. Диаметр установочной трубы для горелок ЭИВ-01 и ЭИВ-01-Д должен быть не менее 50 мм, при этом место для установки оптического датчика контроля пламени не предусмотрено, для горелок с ионизационным зондом (ЭИВ-01-И, ЭИВ-01-ДИ) или визирной трубкой (ЭИВ-01-Ф, ЭИВ-01-ДФ) не менее 70 мм. В случае отсутствия установочной трубы запальная горелка может эксплуатироваться с защитной насадкой, устанавливаемой непосредственно на стабилизатор пламени запальной горелки.
  4. Установочная труба должна (по возможности) располагаться в нижней части горелочного устройства.
  5. Для эффективного розжига и защиты от радиационного теплового потока стабилизатор запальной горелки должен быть утоплен вглубь установочной трубы.
  6. Запальная горелка должна размещаться в установочной трубе так, чтобы загнутый конец электрода был направлен вертикально вверх (допускается отклонение от вертикали ±15°).
  7. При установке запальной горелки в установочной трубе или в горелке необходимо следить, чтобы электрод запальной горелки находился на расстоянии не менее 8 мм от металлических поверхностей основной горелки или стенок трубы.
  8. Для инжекционных горелок ЭИВ-01, ЭИВ-01-Ф, ЭИВ-01-И не допускается выброс горячих газов через ствол запальной горелки. В случае если режимная карта котла допускает режимы работы, сопровождающиеся локальным повышением давления в районе установочной трубы и выбросом продуктов сгорания через запальную горелку, рекомендуется применение запальной горелки с принудительной подачей воздуха.
  9. Запальную горелку длиной более 1 м рекомендуется устанавливать с центрирующей насадкой - см. рис. 5.
  10. В проектируемых системах управления необходимо предусматривать выдержку времени для создания газовоздушной среды, это время определяется при наладке и зависит от давления газа, подаваемого в запальную горелку, длины присоединительной магистрали от последнего запорного устройства до запальной горелки и длины ствола запальной горелки.

Перед установкой запальной горелки необходимо:
-     продуть запальную горелку воздухом под давлением 0,5...3,0 кгс/см2;
-  проверить работоспособность запальной горелки на природном газе или пропан­бутановой смеси.
При установке запальной горелки необходимо выполнение следующих условий, обеспечивающих надежность работы запальной горелки и связанного с ним оборудования:
-     обслуживающий персонал должен иметь свободный доступ к запальной горелке;
-  монтаж газовой линии запальной горелки производится с помощью резинотканевого шланга (ГОСТ 9356-75) диаметром условного сечения не менее 10 мм, который подсоединяется к штуцеру 7 запальной горелки - см. рис. 1, 1а;
-     корпус запальной горелки должен быть заземлен.
Монтаж запальной горелки производится в следующей последовательности.

  1. Поместить запальную горелку в установочную трубу. В зависимости от диаметра установочной трубы запальная горелка должна быть расположена относительно установочной трубы так, как показано на рис. 4.
  2. Произвести ориентацию электрода вверх.
  3. Закрепить фланец запальной горелки на котле или печи.
  4. Заземлить корпус запальной горелки.
  5. Подвести трубопровод горючего газа к штуцеру запальной горелки (см. рис. 1 и 1а), закрепить шланг при помощи хомута.
  6. Подвести трубопровод подачи воздуха (для ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ).
  7. Подсоединить высоковольтный разъем, предварительно сняв защитный колпачок.
  8. Подключить ионизационный зонд к ионизационному датчику контроля пламени (для ЭИВ-01-И, ЭИВ-01-ДИ).

ВНИМАНИЕ! Необходимые сварочные работы производить на расстоянии не ближе 2 м от горелки. При необходимости проведения набот на более близком расстоянии следует демонтировать горелку. После проведения сварочных работ и перед монтажом горелки очистить трубопровод от окалины, шрота и прочих частиц, образуемых при сварке. Перед опрессовкой и запуском системы, в которой установлена горелка необходимо тщательно промыть либо продуть подающие трубопроводы, с целью удаления пыли, частиц и иных предметов, попадания которых в горелку выведет ее из строя.

Воздух в горелки с индексом "Д" должен подаваться непрерывно в течении всего периода работы котлоагрегата или печи. Перепад давления в тракте должен составлять не менее 20 мм вод.ст. в течение всего периода работы котлоагрегата или печи вне зависимости от того, находится ли в работе основная горелка или нет.

Последовательность розжига:

Запальные горелки имеют следующую последовательность розжига:

-      подается воздух в запальную горелку (для ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ);
-      подается напряжение на источник высокого напряжения;
-      подаётся горючий газ в запальную горелку;
-      фиксируется факел запальной горелки датчиком контроля пламени или визуально;
-      подается горючий газ в основную горелку.

ВНИМАНИЕ! Запрещается прекращать подачу воздуха в запальные горелки типа ЭИВ-01-Д, ЭИВ-01-ДФ и ЭИВ-01-ДИ во время работы топочного агрегата во избежание перегрева элементов запальной горелки.

Проверка технического состояния запальной горелки и ее наладка:

Каждая запальная горелка перед монтажом должна пройти входной контроль. При этом проверяется сопротивление изоляции электрода запальной горелки и возможность возникновения высоковольтного разряда между ним и стабилизатором запальной горелки.

Сопротивление изоляции между электродом запальной горелки и ее корпусом проверяется с помощью мегомметра типа М1101М ГОСТ 23706-79. Величина сопротивления изоляции, отсчитанная мегомметром, должна быть не менее 50 МОм при испытательном напряжении 500 В. Наличие искры между электродом и стабилизатором пламени проверяют

подключением к электроду источника высокого напряжения типа ИВН-01Е, ИВН-02Е либо высоковольтного трансформатора. При проведении этого испытания должны быть соблюдены правила техники безопасности при работе с приборами высокого напряжения.

Настройка запальной горелки сводится к регулированию поступающего воздуха в запальную горелку.

В запальных горелках ЭИВ-01 (ЭИВ-01-И, ЭИВ-01-Ф) количество воздуха, инжектируемого горючим газом, регулируется посредством вращения заслонки 1 по часовой или против часовой стрелки (рис. 1).

В запальных горелках ЭИВ-01-Д (ЭИВ-01-ДИ, ЭИВ-01-ДФ) количество воздуха регулируется шаровым краном (или другим запорным элементом), устанавливаемым на подводящем трубопроводе.


Заказ:

При заказе и составлении заявки в Приборинвест укажите наименование запальной горелки и ее длину, например:

Горелка запальная ЭИВ-01-И-700, где "700" - длина запальной горелки от установочного фланца до среза стабилизатора.

Код товара: eiv-01-общемаш Вес: 0.00
