КС-1Е, КС-2Е Регистраторы технологические

Наличие:
наличие уточняйте


Фотогалерея изображений к товару КС-1Е, КС-2Е Регистраторы технологические:



Подробное описание технических характеристик КС-1Е, КС-2Е Регистраторы технологические, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Цена и наличие КС-1Е, КС-2Е, KC-1ЕА, КС-2ЕА, KC-1ЕЕх, КС-2ЕЕх в в Республике Беларусь в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно уточняется у сотрудников компании Приборинвест
Назначение:

Регистраторы технологические КС-1Е и КС-2Е предназначены для измерения, регулирования и архивирования значений температуры и других неэлектрических величин (частоты, давления, расхода, уровня и т.д.), преобразованных в унифицированные сигналы силы, напряжения постоянного. тока и активное сопротивление постоянному току. Технологические самописцы KC-1E, КС-2Е используются в различных технологических процессах промыш­ленности и энергетике, металлургии, химической промышленности и др. Отображение измеряемых величин осуществляется на цветном LCD-экране. Данные приборы являются микропроцессорными, аналого-цифровыми показыва­ющими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клави­атуры, по последовательному интерфейсу RS-485 по протоколу Modbus RTU или с USB Flash card (USB-карта) с сохранением параметров конфигурации при отключении KC-1E, КС-2Е от сети питания. Хранение информации в этих приборах реализовано во внутренней памяти, а перенос данных на ПК осуществляется с помощью USB Flash-карты памяти или через СОМ-порт.

Регистраторы серии KC-1E, КС-2Е поставляемые на рынок РБ компанией Приборинвест могут иметь один или три канала измерения и записи различных физических величин. Одноканальные KC-1E, КС-2Е оснащены одним аналоговым входом (АЦП) измерения и записи различных физических величин, одним каналом токового выхо­да (ПВИ) и четырьмя реле сигнализации. Трехканальные KC-1E, КС-2Е оснащены соответ­ственно тремя аналоговыми входами (АЦП), тремя каналами токовых выходов (ПВИ) и двенадцатью реле сигнализации. Все каналы ввода-вывода имеют гальваническую развязку относительно корпуса и между собой.

Измерительные каналы KC-1E, КС-2Е предназначены для работы с унифициро­ванными входными электрическими сигналами в виде постоянного тока 0...5, 0...20 или 4...20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлек­трическими (ТП), а также для измерения напряжения постоянного тока до 0.100 мВ, 0.75 мВ и 0.10 В (диапазон 0.10 В реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом. Зависимость измеряемой величины от входного сигнала KC-1E, КС-2Е может быть линейная, с функцией усреднения (демпфирования), а для входного унифицированно­го сигнала также и с функцией извлечения квадратного корня.

KC-1E, КС-2Е являются экранными регистраторами, на цветном мониторе кото­рых отображаются результаты измерений в виде чисел, таблиц, графиков, гистограмм. Данные измерений, состояние реле, текущее время сохраняются в энергонезависимой па­мяти (2 Гб). Периодичность записи данных настраивается пользователем индивидуально для каждого регистрируемого параметра. Периодичность записи данных может меняться на «ускоренную» при возникновении условий аварии, или по временным интервалам, указан­ным пользователем. Просмотр накопленных в KC-1E, КС-2Е данных осуществляется с его лицевой панели, а также с персонального компьютера, после переноса данных через USB- карту.

Приборы осуществляют функцию сигнализации и автоматического регули­рования контролируемых параметров.

Количество уставок в каждом канале 4.

Исполнительные реле каналов сигнализации обеспечивают коммутацию:

  •  переменного тока сетевой частоты:
    -  при напряжении                    250 В        до        5 А на активную нагрузку,
    - при напряжении                             250 В  до        2 А на индуктивную нагрузку (cos ^>0,4);
  •  постоянного тока:
    - при напряжении                             250 В             до         0,1 А на активную и индуктивную нагрузки,
    - при напряжении                               30 В             до         2 А на активную и индуктивную нагрузки;
  •  минимальное коммутируемое напряжение 5 В при токе >10 мА.

Процедуры изменения настроек KC-1E, КС-2Е и записи данных на USB-карту защищены системой ограничения доступа с использованием имени пользователя и пароля.

KC-1E, КС-2Е имеют исполнения:
- общепромышленное;
- повышенной надежности для эксплуатации на атомных станциях (АС) и объектах ядерного топливного цикла (ОЯТЦ) с добавлением в их шифре индекса «А»;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех».

Конструкция KC-1E, КС-2Е обеспечивает установку их в щите.

В соответствии с ГОСТ 14254-96 степень защиты от попадания внутрь KC-1E, КС-2Е твердых тел, пыли и воды:

-                                                                                        передней панели           IP54;
-                                                                                        корпуса  IP20.
По устойчивости к климатическим воздействиям при эксплуатации KC-1E, КС-2Е соответствуют:
-        группе исполнения 3 по ГОСТ 22261-94 при температуре окружающего воздуха от 0 до плюс 50 °С (индекс заказа t0050);
-        виду климатического исполнения УХЛ 3.1 по ГОСТ 15150-69 при температуре окру­жающего воздуха от минус 10 до плюс 50 °С (индекс заказа УХЛ 3.1 (-10.. .+50)).

По устойчивости к механическим воздействиям при эксплуатации KC-1E, КС-2Е относятся к группе исполнения М6 согласно ГОСТ 17516.1-90.

Краткие характеристики:

  • 1 или 3 гальванически развязанных универсальных входа;
  • 1 или 3 токовых выхода 0…20 / 4…20 мА;
  • 4 уставки и 4 релейных выхода на каждый канал;
  • Запись данных — во внутреннюю память объемом 2 ГБ;
  • Встроенный источник питания — =24 В или =36 В, 22 мА в каждом измерительном канале;
  • Конфигурирование при помощи клавиатуры на лицевой панели, внешней клавиатуры, с ПК по интерфейсу RS-485 или при помощи USB Flash-карты;
  • Интерфейсы — Ethernet, RS-485;
  • Протоколы — Modbus RTU, Modbus TCP;
  • Электромагнитная совместимость (ЭМС) — III-A, IV-B;
  • Варианты исполнения: общепромышленное, Ex ([Exia]IIC), атомное (повышенной надежности);
  • Межповерочный интервал — до 5 лет;
  • Гарантийный срок эксплуатации — 5 лет.



Основные технические характеристики:

Диапазоны измерений, входные параметры и пределы допускаемых основных приведенных погрешностей измеряемых величин относительно НСХ с учетом конфигура­ций измерительных каналов KC-1E, КС-2Е приведены в таблицах пункта формы заказа в компанию Пpиборинвест.

Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального 220 В в пределах 160.249 В, не превышает 0,2 пре­дела допускаемой основной погрешности. Пределы допускаемой основной приведенной погрешности графического пред­ставления измерительной информации не более ±0,5 %.
Время установления рабочего режима не более 30 мин.
Пределы допускаемой вариации показаний KC-1E, КС-2Е не превышают 0,25 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности KC-1E, КС-2Е, вызванной из­менением температуры окружающего воздуха от нормальной (20±5) °С до любой температу­ры в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности KC-1E, КС-2Е для конфигу­рации с ТП, вызванной изменением температуры их свободных концов в диапазоне рабочих температур, не превышает 1 °С.
Предел допускаемой дополнительной погрешности KC-1E, КС-2Е, вызванной воздействием постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м не превышает 0,2 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности KC-1E, КС-2Е, вызванной влиянием напряжения поперечной помехи переменного тока с эффективным значением, рав­ным 50 % максимального значения электрического входного сигнала KC-1E, КС-2Е, дей­ствующего между входными измерительными зажимами последовательно с полезным сигна­лом и имеющего любой фазовый угол, не превышает 0,2 предела допускаемой основной по­грешности.
Предел допускаемой дополнительной погрешности KC-1E, КС-2Е, вызванной влиянием напряжения продольной помехи постоянного или переменного тока с эффектив­ным значением, равным 100 % максимального значения электрического входного сигнала KC-1E, КС-2Е, действующего между любым измерительным зажимом и заземленным корпу­сом и имеющего любой фазовый угол, не превышает 0,2 предела допускаемой основной по­грешности.
Область задания уставок соответствует диапазону измерений.
Предел допускаемой основной погрешности срабатывания сигнализации не превышает предела основной погрешности измеряемых величин.
Предел допускаемой дополнительной погрешности срабатывания сигнализа­ции, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности срабатывания сигнализации.
Предел допускаемой дополнительной погрешности срабатывания сигнализа­ции, вызванной изменением напряжения питания от номинального до любого в пределах рабочих условий применения, не превышает 0,2 предела допускаемой основной погрешно­сти срабатывания сигнализации.
Сопротивление нагрузки для ПВИ не более:
-   2 кОм - для выходного сигнала 0.. .5 мА;
-   0,4 кОм - для выходного сигнала 0.20, 4.20 мА.
Предел допускаемой дополнительной погрешности ПВИ, вызванной изменени­ем температуры окружающего воздуха от нормальной до любой в пределах рабочих темпе­ратур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой ос­новной погрешности ПВИ.
Предел допускаемой дополнительной погрешности ПВИ, вызванной изменени­ем сопротивления нагрузки от 0 до максимального значения, указанного в п. 2.2.16, не пре­вышает 0,5 предела допускаемой основной погрешности ПВИ.
Время установления выходного сигнала ПВИ (время, в течение которого вы­ходной сигнал ПВИ входит в зону предела допускаемой основной погрешности) не более 5 с, при скачке входного сигнала от 0 до 100 % и количестве усреднений, равным 1.
Питание KC-1E, КС-2Е осуществляется от сети переменного тока с частотой (50±1) Гц и напряжением ( 220) В или сети постоянного тока напряжением ( 220). Пи­тание KC-1E, КС-2Е может осуществляться от резервного источника питания сети пере­менного тока с частотой (50±1) Гц и напряжением (220) В или сети постоянного тока
напряжением ( 220^0о). Переключение на резервное питание осуществляется автоматически при падении напряжения питания сети переменного тока ниже допустимого уровня.

Выходные характеристики встроенного стабилизатора напряжения для пита­ния измерительного преобразователя:

- напряжение холостого хода для KC-1E, КС-2Е, KC-1ЕА, КС-2ЕА (24,00+0,48) В или (36,00+0,72) В,
для KC-1ЕЕх, КС-2ЕЕх                                                                 (24,00+0,48) В;
-   напряжение при токе нагрузке 22 мА не менее
для KC- 1ЕЕх, КС-2ЕЕх                                                                        18  В,
для KC-1E, КС-2Е, KC-1ЕА, КС-2ЕА (24 В)                                               21  В,
для KC-1E, КС-2Е, KC-1ЕА, КС-2ЕА (36 в)                                               35  В;
- ток короткого замыкания не более                                                    50 мА.

KC-1ЕЕх, КС-2ЕЕх могут иметь 1 или 3 измерительных входа и встроенных стабилизаторов напряжения с барьерами искрозащиты. KC-1ЕЕх, КС-2ЕЕх не имеют изме­рительных входов без искрозащиты.
Мощность, потребляемая от сети переменного тока при номинальном напря­жении сети, не превышает 35 ВА.

Форма заказа для отправки заявки в компанию Приборинвест:

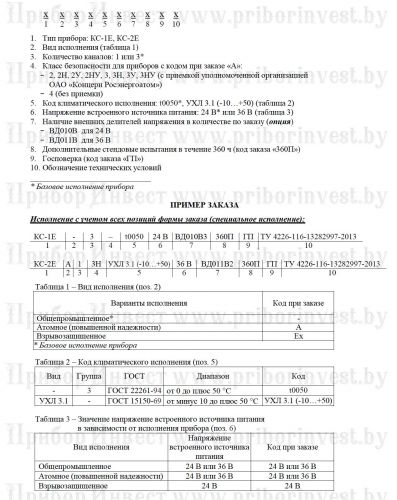

ФОРМУЛЯР ЗАКАЗ РЕГИСТРАТОРА ТЕХНОЛОГИЧЕСКОГО КС-1Е , КС-2Е
