С8-38 Осциллограф запоминающий цифровой двухканальный

Наличие:
наличие уточняйте

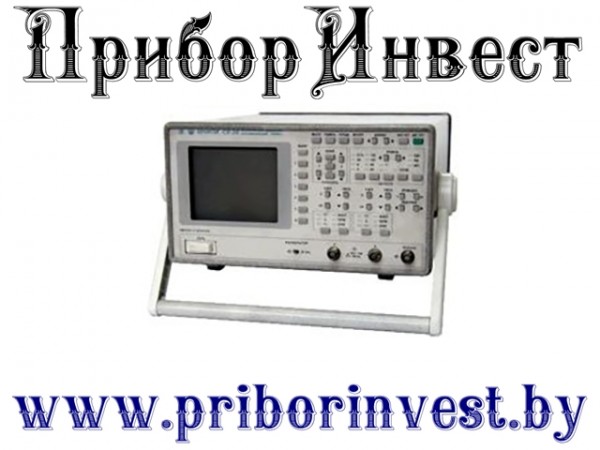

Фотогалерея изображений к товару С8-38 Осциллограф запоминающий цифровой двухканальный:



Подробное описание технических характеристик С8-38 Осциллограф запоминающий цифровой двухканальный, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Оформить заказ на Осциллограф запоминающий цифровой С8-38  двухканальный в Республике Беларусь (РБ). Цена на осциллограф c-8-38 в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно по запросу
Назначение:

Осциллограф двухканальный цифровой запоминающий С8-38 - прибор общего назначения, исследует сигналы в полосе частот до 100 МГц. Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 100 Мвыб/сек на канал и периодические до 5 Гвыб/сек. Осуществляя цифровую обработку и запоминание сигналов, С8-38 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий. Широкие функциональные возможности включают: автопоиск периодических сигналов в диапазоне от 100 Гц до 90 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных. Осциллограф обеспечивает автоматические измерения следующих параметров: амплитуда импульсов, размах сигнала, среднеквадратическое значение периодического сигнала, период, частота, длительность импульсов, время нарастания и спада импульсов. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения). Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы, установленные до отключения прибора от сети питания. Позволяет работать с полным TV-сигналом любой формы.

Заменяет следующие осциллографы: С9-27, С9-28

Особенности:

  • Обработка сигнала, зарегистрированного в памяти
  • Диагностика основных функциональных узлов измерения
  • Хранение в памяти не менее 4х сигналов
  • Режим усреднения для периодического сигнала
  • Выделение заданной строки из TV сигнала на канал
  • Автоматические и курсорные измерения
  • Режим накопления
  • Частота дискретизации 100 Мвыб/с
  • Интерфейс RS 232C
  • Встроенный VGA - монитор


Технические характеристики С8-38:

Вертикальное отклонение
Число каналов 2
Полоса пропускания:

для периодических сигналов

для однократных сигналов


100 МГц
10 МГц
Время нарастания ПХ ≤ 3,5 нс
Входной импеданс 1 МОм, 25 пФ
Коэффициенты отклонения 5 мВ/дел - 5 В/дел (шаг 1-2-5)
Разрешение по вертикали 8 бит
Входное напряжение:

максимальное

с делителем 1:10


80 В
250 В
Погрешность амплитудных измерений ≤ 2,5%
Горизонтальное отклонение
Частота дискретизации:

для однократных сигналов

для периодических сигналов


100 Мвыб/с на канал
10 Гвыб/с на канал
Коэффициенты развёртки 5 нс/дел - 10 с/дел (шаг 1-2,5-5)
Объём памяти 32 К x канал
Режим запуска развертки автоматический, ждущий, однократный (в диапазоне от 0,5 мкс/дел до 10 c/дел), по заданной TV-строке
Погрешность временных измерений ≤ 1, 5%
Синхронизация Внутренняя, внешняя, от сети, по заданной TV-строке
Режимы сбора данных:

Автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослезапуск не менее 8 экранов, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования

Цифровые измерения:

Измерения между маркерами (дельта-измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9

Вывод данных:

VGA-монитор, отображение одновременно до 4х осциллограмм (2 сигнала, записываемых в цифровую память и 2 сигнала, записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами

Общие характеристики
Встроенный калибратор "меандр" (1000±3) Гц, (3±0,018) В
Интерфейс RS-232C
Дополнительные возможности:

Обработка сигнала зарегистрированного в памяти, энергонезависимая память для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора

Тип экрана 16ЛК-6Б
Размер экрана 80x100 мм
Питание (220±22) В, (48-63) Гц
Потребляемая мощность 160 В· А
Габаритные размеры (HxWxD) 166x338x381 мм
Масса 8,5 кг
Условия эксплуатации:

Рабочая температура

Влажность


+5 - +40 °С
80% при 25 °С


При составлении заявки в ПРИБOРИНВЕСТ используйте следующее обозначение:

Осциллограф запоминающий цифровой двухканальный С8-38


Код товара: mn001-c8-38 Вес: 8.50
