Назначение:
Сигнализаторы уровня жидких материалов серии СКАТ используются для контроля уровней жидкости с вязкостью от 0,3 до 10000 мПа×с плотностью от 0,5 до 2,5 г/см³, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов.
Прибор включает в себя:
- Датчик наличия материала, представляющий собой чувствительный элемент - камертонный резонатор, размещенный на удлинительной штанге с устройством крепления и регулировки положения датчика внутри емкости.
- Блок электроники, предназначенный для обработки сигнала с датчика и формирования внешнего релейного сигнала управления процессами загрузки – выгрузки бункера или аварийного сигнала переполнения бункера.
Особенности уровнемеров СКАТ-5-Ж:
- Универсальность сигнализатора достигнута за счет увеличения частоты колебаний ветвей камертона (до 800 Гц), что приводит к уверенному срабатыванию датчика в жидкостях с различными значениями вязкости и плотности.
- В качестве приводов резонатора используются специальные пъезокерамические элементы. Система обеспечивает запуск колебаний резонаторов даже с налипшим материалом (в случае использования датчика для контроля уровня смол и паст).
- Нечувствительность сигнализаторов СКАТ-5-Ж к таким негативным факторам, как:
- Влажность материала.
- Пылеобразование внутри емкости.
- Колебаниям температуры.
- Радиационным и электромагнитным помехам.
- Ударным нагрузкам.
Функциональные возможности СКАТ-5-Ж:
- Контроль предельных уровней наполнения бункера (емкости).
- Формирование сигнала наполнения (или опустошения) бункера (емкости).
- Управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме с помощью мощного реле, встроенного в прибор.
- Индикация (светодиодная) нормальной работы прибора и аварийная (контроль уровня наполнения или опустошения бункера).
Принцип действия сигнализаторов СКАТ-5-Ж - вибрационный, основанный на различии резонансных колебаний чувствительного элемента - камертонного резонатора. Блок электроники оценивает разницу амплитуды и частоты колебаний камертонного резонатора в свободном и задемпфированном материалом состоянии и выдает сигнал управления (аварии) на вторичные приборы.
Технические характеристики:
| Диапазоны измерений |
от 80 до 6000 мм |
| Основная погрешность |
±5,0 мм |
| Выходные сигналы |
Релейный |
| Температура контролируемой среды |
-45...+160°С |
| Давление контролируемой среды |
До 6,3 МПа |
| Материалы изготовления |
Нержавеющая сталь, АВС ударопрочный пластик |
| Климатическое исполнение (диапазон рабочих температур) |
УХЛ1.1 |
| Исполнение по степени защиты |
IP65 |
| Питание |
=24 В, ~220 В |
Варианты исполнений:
В зависимости от условий эксплуатации и свойств контролируемого материала сигнализаторы уровня жидких материалов:
СКАТ–5-Ж имеют следующие конструктивные варианты исполнения:

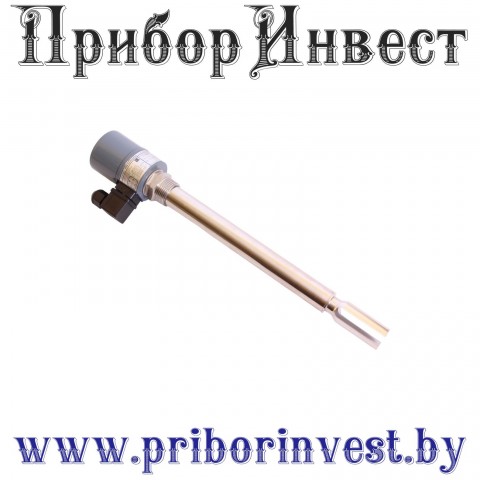

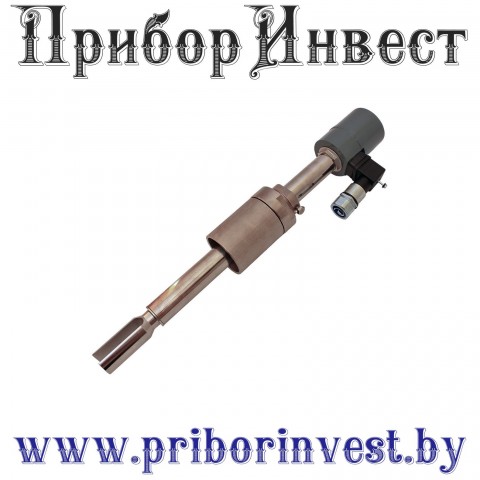

Сигнализатор уровня СКАТ-5-Ж (совмещенное исполнение) – базовый вариант
Используется для определения граничных значений жидкостей с вязкостью от 0,3 до 1000мПа×с плотностью от 0,5 до 2,5 г/см³, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов.
Блок электроники и резонатор (вибрирующая вилка с плоскими ветвями) объединены в единую конструкцию с помощью удлинительной штанги, позволяющей размещать резонатор в нужной части емкости.
Материал удлинительной штанги и резонатора – нержавеющая сталь в соответствии с ГОСТ 5632-2014 в зависимости от характеристик агрессивности контролируемой жидкости.
Обозначение в опросном листе СКАТ-5 -Ж - Х- Х- Х- Х- (80-6000). В скобках указывается длина погружной (внутри емкости) части датчика, равная сумме длин штанги и резонатора.
|
|

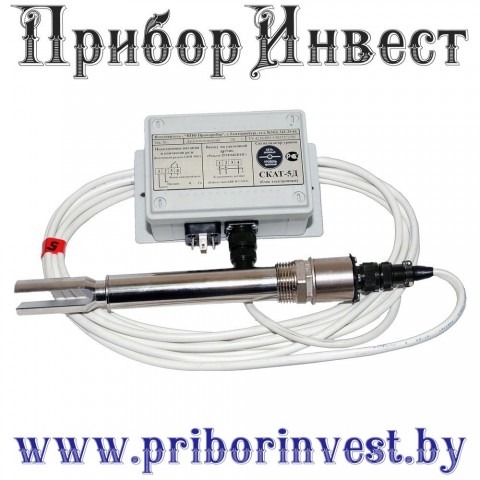

СКАТ-5Д(1 –100)-Ж (раздельное исполнение: датчик на емкости + выносной блок электроники + соединительный кабель)
Состав прибора.
Выносной блок электроники.
Материал корпуса блока электроники - АВС ударопрочный пластик.
Степень защиты IP 65.
Температура эксплуатации от -45 до +80°С.
Крепление настенное, либо на DIN-рейку.
Питание – 220В 50Гц промышленного напряжения или 24В постоянного или переменного тока ± 20%.
Датчик на емкости.
По способу крепления на емкости, расположению, подключению и длине удаленный датчик аналогичен базовому варианту. Вместо блока электроники на удаленном датчике расположен разъем 2РМ18КПН7Г или клеммный разъем типа GDM 3011 для подключения соединительного кабеля.
Соединение с датчиком на емкости - кабель с экранированными жилами типа КВКВ 2Х0,5 или КУПР 4х0,35, длина до 100м.
Обозначение в опросном листе СКАТ- 5Д(1-100) – Ж - Х – Х – Х – Х – Х. В скобках указывается длина соединительного кабеля в метрах. Соединительный кабель может комплектоваться металлорукавом РЗ-ЦХ №12 для защиты от механических повреждений (оформляется как дополнительная комплектация в графе «дополнительные требования» опросного листа).
|

|

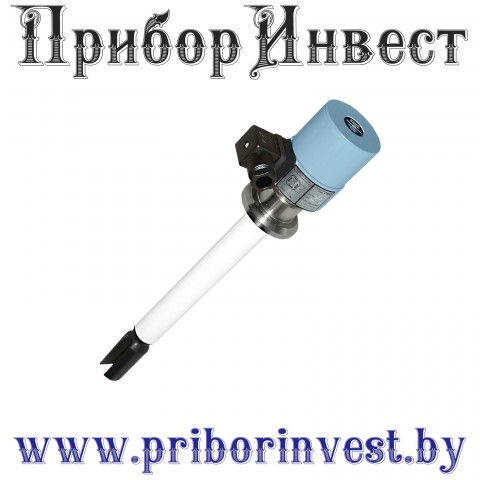

Сигнализатор уровня СКАТ-5-Ж (специальное исполнение*)
Сигнализаторы уровня специального исполнения используются для контроля уровня агрессивных жидкостей (соляной, серной, азотной, плавиковой кислот различных концентраций, органических кислот, бензольных и кетоновых соединений и т.д.). Для защиты датчика выбирается материал резонатора (или его покрытие), материал удлинительной штанги, защита фланца (при фланцевом креплении датчика «Ф»).
Материал резонатора и удлинительной штанги должен соответствовать группе стойкости I-III (балл стойкости 1-5), ГОСТ 13819-68, для работы в агрессивной жидкости в течении 2 лет и более.
Для особоагрессивных жидкостей (серная, соляная, плавиковая, азотная кислоты критических концентраций, едкий натр, нагретые кислоты и т.д.) выполняются следующие мероприятия.
Покрытие резонатора фторополимерным лаком – 6-7 слоев;
Изготовление резонатора из стали Н70МФ (кроме азотной кислоты);
Изготовление удлинительной штанги из полипропилена (при температуре эксплуатации до 90С) или фторопласта Ф4 или Ф2 (температура до 150С).
Защита фланца полипропиленовой или фторопластовой прокладкой (10 мм), соединенной с удлинительной штангой.
Соединительные и крепежные элементы, контактирующие с агрессивной жидкостью, выполнены из кислотостойкого инженерного пластика типа PEEK.
Обозначение аналогично базовому варианту СКАТ- 5 – Ж - Х – Х – Х – Х – Х. Требования к материалу резонатора и удлинительной штанги оговариваются в опросном листе в графе «дополнительные требования».
|

|
Сигнализатор уровня СКАТ-5-Ж (гигиеническое исполнение*)
Сигнализаторы уровня в гигиеническом исполнении используются для контроля уровня продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо» со стенкой емкости, который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона. Резонатор выполнен из «пищевой» нержавеющей стали 12Х18Н10Т.
Удлинительная штанга в гигиеническом исполнении не предусмотрена.
Обозначение аналогично базовому варианту СКАТ- 5 – Ж - Х – Х – Х – Х – Х. Условия заказа сигнализатора в гигиеническом исполнении указываются опросном листе в графе «дополнительные требования». |
|
Для подключения сигнализаторов уровня серии СКАТ-5-Ж к сети электропитания и выхода управляющего реле блока электроники разработаны следующие варианты:
✅Подключение «З». Подключение с помощью неразъемно-соединенного с блоком электроники отрезком кабеля КУПР 7×0,35 длиной 1м, выход реле – три жилы кабеля (н.о. и н.з. контакты). Ввод кабеля в корпус БЭК через гермоввод PG11. Требует наличия рядом с сигнализатором распределительной коробки для дальнейшей передачи управляющего сигнала. Длина отрезка кабеля может быть увеличена по согласованию с Заказчиком. Обозначение в опросном листе СКАТ - 5Х – Ж – Х - З – Х – Х - Х.
✅Подключение «ЗМ». Подключение аналогично предыдущему варианту «З». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15. Обозначение в опросном листе СКАТ - 5Х – Ж – Х - ЗМ – Х – Х - Х.
✅Подключение «К». Подключение с помощью клеммного соединителя, тип EN 17530 (4 винтовые клеммы, гермоввод для ввода кабеля - PG11). Две клеммы на питание сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По согласованию может быть использован н.з. контакт (указывается при заполнении опросного листа в дополнительных требованиях). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный соединитель обеспечивает герметичность соединения до IP65, удобство и надежность подключения сигнализатора. Обозначение в опросном листе СКАТ - 5Х – Ж – Х - К – Х – Х - Х.
✅Подключение «К3». «К3» две клеммы на питание сигнализатора, одна клемма – общий провод реле. Подключение используется для управления нагрузкой напряжением питания датчика. (н.з.линия, н.о.линия, общий провод, клемма РЕ защитного проводника). Шестиконтактный клеммный соединитель в герметичном корпусе с гермовводом М18 (М20). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм², наружным диаметром до 10 мм.
✅Подключение «КМ». Подключение аналогично предыдущему варианту «К». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15. Обозначение в опросном листе СКАТ - 5Х – Ж – Х - КМ – Х – Х - Х.
✅Подключение «Р». Подключение с помощью разъема 2РМ18КП7 (вилка + розетка). Задействовано 5 контактов разъема (2 контакта – питание сигнализатора, 3 контакта - выход реле – н.о. и н.з. контакты). Позволяет использовать кабель с медными жилами сечением до 0,35 мм и наружным диаметром до 12 мм. Обозначение в опросном листе СКАТ - 5Х – Ж – Х - Р – Х – Х - Х.
✅Подключение «К6». Подключение с помощью 6-контактного клеммника, размещенного в корпусе клеммного соединителя EN 17530, расположенного на платформе корпуса БЭК. Две клеммы на питание сигнализатора, три клеммы — выход контактов реле сигнализатора (н.о. контакт, н.з. контакт, общий контакт – вариант SPDT) - «сухие контакты», одна клемма защитного PE — проводника заземления. Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1 мм² и наружным диаметром до 10 мм. Монтаж кабеля в клеммном соединителе аналогичен монтажу в подключении «К». Обеспечивается герметичность до IP65, удобство и надежность подключения сигнализатора, наличие нормально замкнутого и нормально разомкнутого контактов. Комплектуется отверткой для подключения кабеля. Питание сигнализатора с подключением К6 — 24 В ± 15% пост. или пер. тока, или 100 - 240 В переменного тока промышленной частоты 50 Гц. Обозначение в опросном листе СКАТ-5Х-С-Х-К6-Х-Х-Х.
✅Подключение «К6М». Подключение аналогично предыдущему варианту «К6». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15. Обозначение в опросном листе СКАТ - 5Х – С – Х - К6М – Х – Х - Х.
Для установки сигнализаторов уровня серии СКАТ-5-Ж на емкости (присоединение к процессу) разработаны следующие варианты:
✅Крепление «В». Крепление сигнализатора к ёмкости с помощью зажимной втулки. Зажимная втулка предназначена для крепления сигнализатора на стенке емкости и фиксации удлинительной штанги с сохранением герметичности емкости. Крепление позволяет изменять расположение чувствительного элемента - резонатора внутри емкости, сохраняя ее герметичность. Состав — втулка, труба крепления (приваривается к стенке ёмкости). Крепление может использоваться в емкостях с избыточным давлением до 0,6МПа. Обозначение в опросном листе СКАТ - 5– Ж – Х - Х – В – Х - Х.
✅Крепление «Б». Крепление сигнализатора с помощью крепежной бобышки. Крепежная бобышка обеспечивает жесткое резьбовое крепление прибора на стенке емкости. В сигнализаторах уровня жидкостей СКАТ-5-Ж используется бобышка с резьбой G 1А. В случае отсутствия на бункере необходимых патрубков или муфт с соответствующей резьбой, дополнительно к сигнализатору заказываются соответствующие приварные гайки. Крепление может использоваться в емкостях с избыточным давлением до 2 МПа. Обозначение в опросном листе СКАТ - 5– Ж – Х - Х – Б – Х - Х.
✅Крепление «Ф». Крепление сигнализатора с помощью фланца. Фланцевое крепление используется для емкостей с высоким избыточным давлением. Сигнализатор с фланцевым креплением ответным фланцем не комплектуется. При заказе указывается Ду и Ру фланца в соответствии с ГОСТ 12815-80 (АТК24.200.02 – 90). Крепление может использоваться в емкостях с избыточным давлением до 6,3МПа. Обозначение в опросном листе СКАТ - 5– Ж– Х - Х – Ф(Ду/Ру) – Х - Х. В скобках указывается Ду (диаметр условного прохода, мм), Ру (давление, МПа) для выбора заглушки по АТК24.200.02 – 90 при изготовлении сигнализатора.
Карта заказа:
|
|
5- |
Ж- |
220- |
ЗМ- |
В- |
Т1- |
1500- |
У |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 - Наименование модели.
2 - Исполнение прибора: 5 - совмещенный; 5Д - раздельный, указывается длина кабеля (целое число от 1 до 100, в метрах); специальное и гигиеническое исп. (указывается в дополнительных требованиях).
3 - Исполнение чувствительного элемента: вибровилка в виде сегментных стержней.
4 - Питание, В: 220 В, 50 Гц переменного тока; 24 В±15% постоянного тока.
5 - Устройства подключения питания и релейного выхода прибора: З; ЗМ; К КМ; Р (см. Варианты исполнений).
6 - Присоединение к процессу: В; Б; Ф (Dy/Py) (см. Варианты исполнений).
7 - Температура контролируемой среды: Т1 (-45...+160°С).
8 - Длина погружной части: от 200 до 6000 мм.
9 - Условия эксплутации прибора: У - уличная эксплуатация прибора; П - эксплуатация прибора в помещениях.
Заказ:
При заказе и составлении заявки в Приборинвест укажите наименование прибора, например:
Сигнализатор уровня СКАТ-5-Ж-220-КМ-Б-Т1-800-У
