СКАТ-5Т-С Сигнализатор уровня с трубчатым резонатором

Наличие:
под заказ

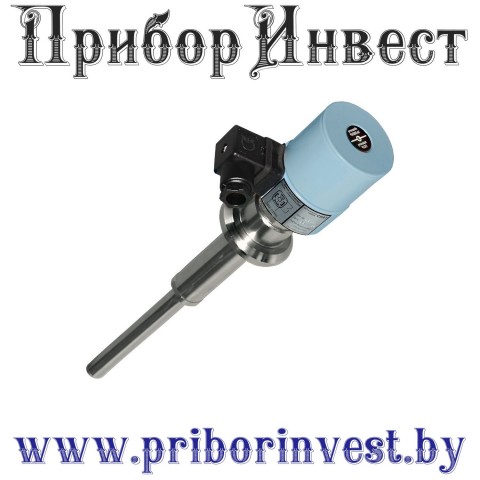

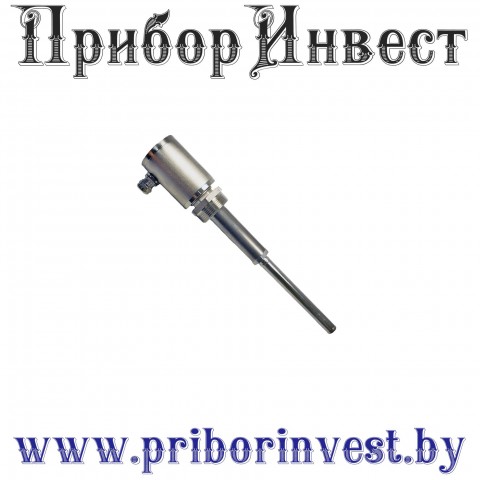

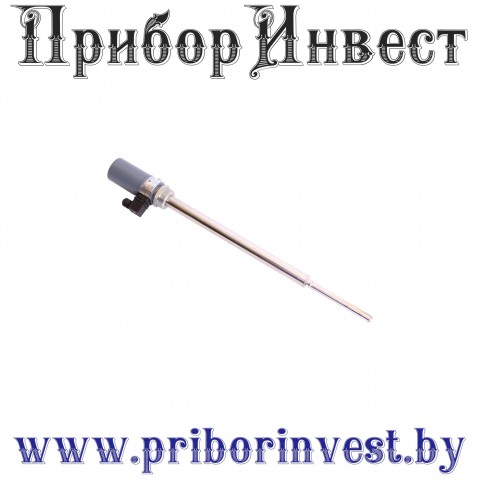

Фотогалерея изображений к товару СКАТ-5Т-С Сигнализатор уровня с трубчатым резонатором:

Подробное описание технических характеристик СКАТ-5Т-С Сигнализатор уровня с трубчатым резонатором, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Купить Сигнализатор уровня с трубчатым резонатором СКАТ-5Т-С в Республике Беларусь. Продажа, цена, стоимость на сигнализатор для контроля уровня вязких и смолоподобных материалов, таких как жидкий бетон, цементные растворы, разнообразные пульпы, жидкое стекло, смолы, пасты, тесто, крема СКАТ-5Т-С-24-К-В-Т1-800, СКАТ-5Т-С-24-К6-Б-Т1-250, СКАТ-5Т-С-24-К-В-Т1-500, СКАТ-5Т-С-220-К-В-Т1-1000, СКАТ-5Т-С-24-К-В-Т1-1500-У, СКАТ-5Т-С-24-К-Б-Т1-200, СКАТ-5Т-С-24-КМ-Б-Т1-200, СКАТ-5Т-С-24-КМ-В-Т1-300, СКАТ-5Т-С-24-К-В-Т1-300-У, СКАТ-5Т-С-220-К-Б-Т1-500, СКАТ-5Т-С-220-К-Б-Т1-800, СКАТ-5Т-С-24-К-В-Т1-550-У в Минске, Бресте, Гомеле, Витебске, Могилеве, Гродно, Жлобине, Мозыре, Новополоцке, Полоцке, Кричиве, Солигорске, Слуцке, Жабинке, Житковичах, Узде, Толочине, Червене, Березе, Ганцевичах от ⓟⓡⓘⓑⓞⓡⓘⓝⓥⓔⓢⓣ.ⓑⓨ
Назначение:

Сигнализатор уровня с трубчатым резонатором предназначен для контроля уровня вязких и смолоподобных материалов, таких как жидкий бетон, цементные растворы, разнообразные пульпы, жидкое стекло, смолы, пасты, тесто, крема и т.д.

Сигнализаторы с трубчатым резонаторов отличаются от базовых моделей отсутствием вибрирующей вилки. Вместо вилки в качестве чувствительного элемента используется вибрирующая трубка. Особенность трубчатых резонаторов состоит в том, что колебания трубки не прекращаются при погружении в материал, поэтому в датчиках предусмотрена регулировка чувствительности по порогу срабатывания в зависимости от характеристик контролируемого материала.

Прибор включает в себя:

Датчик наличия материала, представляющий собой чувствительный элемент - камертонный резонатор, размещенный на удлинительной штанге с устройством крепления и регулировки положения датчика внутри емкости.
Блок электроники, предназначенный для обработки сигнала с датчика и формирования внешнего релейного сигнала управления процессами загрузки – выгрузки бункера или аварийного сигнала переполнения бункера.

Особенности СКАТ-5Т-С:

Особенность трубчатых резонаторов состоит в том, что колебания трубки не прекращаются при погружении в материал, поэтому в датчиках предусмотрена регулировка чувствительности по порогу срабатывания в зависимости от характеристик контролируемого материала.
В качестве приводов резонатора используются специальные пъезокерамические элементы. Система обеспечивает запуск колебаний резонаторов даже с налипшим материалом (в случае использования датчика для контроля уровня смол и паст).
Нечувствительность вибрационных уровнемеров СКАТ-5Т-С к таким негативным факторам, как:
- Влажность материала
- Пылеобразование внутри емкости.
- Колебаниям температуры.
- Радиационным и электромагнитным помехам.
- Ударным нагрузкам.

Функциональные возможности СКАТ-5Т-С:

Контроль предельных уровней наполнения бункера (емкости).
Формирование сигнала наполнения (или опустошения) бункера (емкости).
Управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме с помощью мощного реле, встроенного в прибор.
Индикация (светодиодная) нормальной работы прибора и аварийная (контроль уровня наполнения или опустошения бункера).

Принцип действия уровнемеров СКАТ-5Т-С - вибрационный, основанный на различии резонансных колебаний чувствительного элемента - камертонного резонатора. Блок электроники оценивает разницу амплитуды и частоты колебаний камертонного резонатора в свободном и задемпфированном материалом состоянии и выдает сигнал управления (аварии) на вторичные приборы.

Технические характеристики:

Диапазоны измерений	от 200 до 6000 мм
Основная погрешность	±5,0 мм
Выходные сигналы	Релейный
Температура контролируемой среды	-45...+160°С; -45...+250°С
Давление контролируемой среды	До 6,3 МПа
Материалы изготовления	Сталь 30Х13, 40Х13, 12Х13, 20Х13, 12Х18Н10Т, 10Х17Н13М2Т
Климатическое исполнение (диапазон рабочих температур)	УХЛ1.1
Исполнение по степени защиты	IP65
Питание	=24 В, ~220 В

Исполнения:

В зависимости от условий эксплуатации и свойств контролируемого материала сигнализаторы уровня для сыпучих материалов СКАТ–5Т-С имеют следующие конструктивные варианты исполнения:

Совмещенный вариант - когда датчик и блок электроники соединяются полой трубой или стержнем (удлинительной штангой), длина которой определяется при заказе.
Раздельный вариант предусматривает отдельное изготовление блока электроники (БЭК) и датчика. В этом случае на емкости размещается датчик, а БЭК размещается в шкафу у операторов. Соединение БЭК и датчика - двухжильный кабель с экранированными жилами КМПЭВ 2Х0,35. Максимальное удаление датчика от БЭК - 100 м. В большинстве случаев раздельный вариант применяется, когда материал в бункере имеет высокую температуру (более 200°С), что недопустимо для нормальной работы БЭК в совмещенном варианте.

Напряжение питания:

✅Промышленное напряжение 220 В, 50 Гц. Способ защиты от поражения электрическим током – класс I ГОСТ 12.2.007-75. Предусмотрен винт защитного заземления. Эксплуатация согласно требованиям ГОСТ 12.2.091-2012 , «Правилам технической эксплуатации электроустановок потребителей».
Обозначение в опросном листе СКАТ - 5Т – С - 220 –Х - Х – Х – Х.

✅Напряжение 24 В постоянного или переменного тока ± 15 %. Способ защиты от поражения электрическим током – класс III ГОСТ 12.2.007-75. Эксплуатация согласно требованиям ГОСТ 12.2.091-2012, «Правила технической эксплуатации электроустановок потребителей». Корпус блока электроники для сигнализаторов с напряжением питания 24 В имеет уменьшенные габаритные размеры. Винтом заземления не комплектуется.
Обозначение в опросном листе СКАТ - 5Т – С - 24 –Х - Х – Х – Х.

Подключение прибора к сети:

Для подключения сигнализаторов уровня серии СКАТ-5Т-С к сети электропитания и выхода управляющего реле блока электроники разработаны следующие варианты:

Подключение «З» Подключение с помощью неразъемно-соединенного с блоком электроники отрезком кабеля КУПР 7×0,35 длиной 1м, выход реле – три жилы кабеля (н.о. и н.з. контакты). Ввод кабеля в корпус БЭК через гермоввод PG11. Требует наличия рядом с сигнализатором распределительной коробки для дальнейшей передачи управляющего сигнала. Длина отрезка кабеля может быть увеличена по согласованию с Заказчиком. Обозначение в опросном листе СКАТ - 5Т – С – Х - З – Х – Х - Х.
Подключение «ЗМ» Подключение аналогично предыдущему варианту «З». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15. Обозначение в опросном листе СКАТ - 5Т – С – Х - ЗМ – Х – Х - Х.
Подключение «К» Подключение с помощью клеммного разъема, тип EN 17530 (4 винтовые клеммы, гермоввод для ввода кабеля - PG11). Две клеммы на питание сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По согласованию может быть использован н.з. контакт (указывается при заполнении опросного листа в дополнительных требованиях). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный разъем обеспечивает герметичность соединения до IP65, удобство и надежность подключения сигнализатора. Обозначение в опросном листе СКАТ - 5Т – С – Х - К – Х – Х - Х. Подключение «К3» - «К3» две клеммы на питание сигнализатора, одна клемма – общий провод реле. Подключение используется для управления нагрузкой напряжением питания датчика. (н.з.линия, н.о.линия, общий провод, клемма РЕ защитного проводника). Шестиконтактный клеммный соединитель в герметичном корпусе с гермовводом М18 (М20). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм², наружным диаметром до 10 мм.
Подключение «КМ» Подключение аналогично предыдущему варианту «К». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15. Обозначение в опросном листе СКАТ - 5Т – С – Х - КМ – Х – Х - Х.
Подключение «Р» Подключение с помощью разъема 2РМ18КП7 (вилка + розетка). Задействовано 5 контактов разъема (2 контакта – питание сигнализатора, 3 контакта - выход реле – н.о. и н.з. контакты). Позволяет использовать кабель с медными жилами сечением до 0,35 мм и наружным диаметром до 12 мм. Обозначение в опросном листе СКАТ - 5Т – С – Х - Р – Х – Х - Х.
Подключение «К6» Подключение с помощью 6-контактного клеммника, размещенного в корпусе клеммного соединителя EN 17530, расположенного на платформе корпуса БЭК. Две клеммы на питание сигнализатора, три клеммы — выход контактов реле сигнализатора (н.о. контакт, н.з. контакт, общий контакт – вариант SPDT) - «сухие контакты», одна клемма защитного PE — проводника заземления. Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1 мм² и наружным диаметром до 10 мм. Монтаж кабеля в клеммном соединителе аналогичен монтажу в подключении «К». Обеспечивается герметичность до IP65, удобство и надежность подключения сигнализатора, наличие нормально замкнутого и нормально разомкнутого контактов. Комплектуется отверткой для подключения кабеля. Питание сигнализатора с подключением К6 — 24 В ± 15% пост. или пер. тока, или 100 - 240 В переменного тока промышленной частоты 50 Гц. Обозначение в опросном листе СКАТ-5Т-С-Х-К6-Х-Х-Х.

Подключение «К6М» Подключение аналогично предыдущему варианту «К6». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15. Обозначение в опросном листе СКАТ - 5Т – С – Х - К6М – Х – Х - Х.
Цоколевка и нумерация контактов используемых разъемов, схемы расположения на блоке электроники приведены в Техническом описании и инструкции по эксплуатации сигнализаторов уровня серии «СКАТ».

Способы монтажа на емкости:

Для установки сигнализаторов уровня серии СКАТ-5Т-С на емкости (присоединение к процессу) разработаны следующие варианты:

Крепление «В». Крепление сигнализатора с помощью зажимной цанговой втулки. Зажимная цанговая втулка предназначена для крепления сигнализатора на стенке емкости и фиксации удлинительной штанги с сохранением герметичности емкости. Крепление позволяет изменять расположение чувствительного элемента - резонатора внутри емкости, сохраняя ее герметичность. Крепление может использоваться в емкостях с избыточным давлением до 0,6 МПа.
Крепление «Б». Крепление сигнализатора с помощью крепежной бобышки. Крепежная бобышка обеспечивает жесткое резьбовое крепление прибора на стенке емкости. В сигнализаторах уровня сыпучих материалов СКАТ-5-С используется бобышка с резьбойG 1½А. В случае отсутствия на бункере необходимых патрубков или муфт с соответствующей резьбой, дополнительно к сигнализатору заказываются соответствующие приварные гайки. Крепление может использоваться в емкостях с избыточным давлением до 2 МПа.
Для датчиков с креплением Б возможен заказ приварных ответных гаек (привариваемых к емкости) в общепромышленном и в гигиеническом (для малогабаритных датчиков) исполнении. Тип и количество приварных гаек указывается в дополнительных требованиях.
Крепление «Ф». Крепление сигнализатора с помощью фланца. Фланцевое крепление используется для емкостей с высоким избыточным давлением. Сигнализатор с фланцевым креплением ответным фланцем не комплектуется. При заказе указывается Ду и Ру фланца в соответствии с ГОСТ 12815-80 (АТК24.200.02 – 90). Крепление может использоваться в емкостях с избыточным давлением до 6,3 МПа.

Карта заказа:

Заказ:

При заказе и составлении заявки в Приборинвест укажите наименование прибора, например:

Сигнализатор уровня СКАТ-5Т-С-220-К-Б-Т1-2000

Код товара: skat-5t-s-skat-level Вес: 0.00
