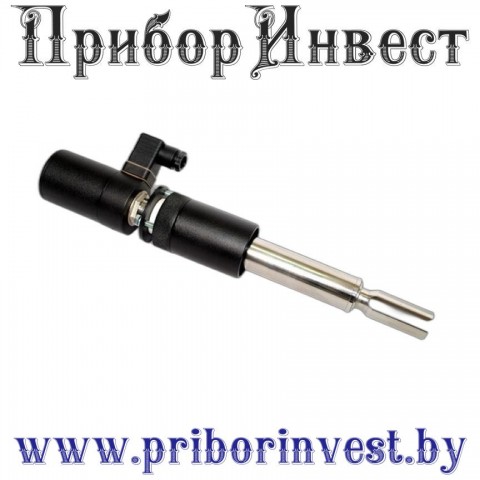

Назначение:
Преобразователи плотности жидкости СКАТ-ППЖ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование значения измеряемого параметра - плотности среды в выходной электрический сигнал.
ППЖ состоит из первичного преобразователя плотности ПП и вторичного блока индикации значения плотности БИ.
Первичный преобразователь плотности ПП выпускается с выходным аналоговым сигналом постоянного тока (в диапазоне 4-20мА) и предназначен для работы со вторичной показывающей аппаратурой, имеющей в своем составе функции масштабирования и линеаризации входных сигналов (индикаторы процессов типа «Микрол», «Omron», «Codix» и т.д.) и другими устройствами автоматики, машинами централизованного контроля и системами управления, воспринимающими указанные сигналы.
Вторичный блок индикации БИ является стандартным микропроцессорным индикатором процессов (см.выше) с количеством участков линеаризации не менее 16 и с заложенной в память функцией зависимости выходного сигнала ПП от плотности контролируемой жидкости. Ввод в память опорных значений плотности, расчет функции преобразования, формирование градуировочной таблицы проводится предприятием- изготовителем во время калибровки каждого ПП.
Соединение ПП и БИ осуществляется по четырехпроводной схеме подключения (две жилы кабеля - токовый выход ПП, две жилы – питание ПП - 24В ± 15%). Питание БИ зависит от выбора типа индикатора процесса (24 В пост.тока или 220В 50Гц промышленной сети).
Плотномеры имеют общепромышленное исполнение.
Преобразователи плотности общепромышленного исполнения могут применяться в помещениях во взрывоопасных зонах классов В-1а, В-1б, В-1г и В-11а в соответствии с ПУЭ гл.7.3.
Области применения:
• пищевая, химическая, нефтехимическая промышленность;
• черная, цветная, порошковая, гидрометаллургия;
• производство медпрепаратов, химических волокон, пластмасс и т.д.
Приборы находят применение на любых предприятиях, где есть бункерное, емкостное хозяйство, системы транспортировки и хранения жидкостей, трубопроводы, смесители, агрегаты для приготовления растворов нужных концентраций, то есть там, где требуется постоянный контроль плотности жидкости.
Принцип действия:
Принцип действия CKAT-ППЖ основан на проверенном временем вибрационном принципе измерения, где в основе прибора используется зависимость резонансной частоты камертонного вибратора от его механических характеристик и условий воздействия окружающей среды.
В общем случае зависимость имеет вид:
F=F(0)/(1+Кρ)^0,5, Гц, где
F(0) – частота колебаний камертонного вибратора в вакууме, Гц;
К – коэффициент, зависящий от механических характеристик вибратора (модуля упругости материала вибратора, жесткости колебательной системы, геометрических размеров лопаток вибратора и т.д.);
ρ–плотность среды, в которую погружен камертонный вибратор (частота зависит от суммы масс лопаток вибратора и массы среды, которая колеблется вместе с лопатками),г/см³.
Таким образом, измерение резонансной частоты камертонного вибратора, погруженного в жидкую среду, позволяет получать информацию о «присоединенной» к вибратору массе жидкости или о ее плотности, если объем колеблющейся с вибратором жидкости постоянен.
Отличительные особенности:
• для компенсации изменения частоты камертонного вибратора от температуры жидкости используется разностный (дифференциальный) метод обработки сигнала с использованием опорного частотного сигнала дополнительного вибратора, не контактирующего со средой, что позволяет обойтись простыми аналоговыми средствами для формирования выходного сигнала и обеспечить устойчивую, надежную работу ПП;
• нечувствительность прибора к электромагнитным, радиационным помехам;
• специальная форма камертонного вибратора позволяет измерять плотность жидкостей в широком диапазоне значений вязкости (до 500 мПа*с) без нарушения точностных характеристик прибора;
• прибор может работать как в погружном варианте (измерение плотности жидкости в емкостях, баках, цистернах, накопителях, смесителях и т.д.), так и в потоке (измерение плотности движущейся жидкости в трубопроводах, магистралях, узлах перекачки и т.д.) при соблюдении необходимых конструктивных и технологических ограничений.
Основные параметры и технические характеристики:
Преобразователи плотности жидкости «СКАТ-ППЖ» разработаны на базе сигнализаторов уровня сыпучих и жидких материалов серии «СКАТ» с сохранением всех требований по устойчивости прибора к внешним воздействиям, к конструктивным элементам, к климатическому исполнению и электромагнитной совместимости. Преобразователи плотности соответствуют требованиям ТУ 4215-002-15057572- 2012.
Основные параметры и технические характеристики первичного преобразователя ПП приведены в таблице 1.
Таблица 1 Основные параметры и технические характеристики ПП
|
п/п
|
Параметры и характеристики прибора
|
Значение
|
|
1.
|
Питание ПП
|
24В пост. ± 15%
|
|
2.
|
Потребляемая мощность ПП, Вт, не более
|
2
|
|
3.
|
Выходной сигнал, в диапазоне, мА
|
4-20
|
|
4.
|
Сопротивление нагрузки, Ом, не более
|
300
|
|
5.
|
Диапазон измерения плотности жидкости, г/см³
|
0,5 – 2,5
|
|
6.
|
Калибруемый диапазон измерения плотности, г/см³
|
0,6 – 2,0
|
|
7.
|
Предел допускаемой основной погрешности измерения в диапазоне рабочих температур, г/см³, не более
|
± 0,002
|
|
8.
|
Пульсация выходного сигнала, мкА, не более
|
5
|
|
9.
|
Диапазон рабочих температур, °С
|
-30 - +120
|
|
10.
|
Максимальное давление среды, МПа, не более
|
6,3 – фланцевое крепле-ние,
2.0- крепление к емкости через бобышку,
0,4 – крепление через за-жимную втулку
|
|
11.
|
Вязкость жидкости, мПа*с, не более
|
500
|
|
12.
|
Материал камертонного вибратора, стали:
для пищевых продуктов, средне агрессивных кислот, щелочей; для сильноагрессивных растворов кислот, щелочей;
В отдельных случаях - покрытие вибратора фторопластом Ф-4. Выбор стали по ГОСТ 5632-72
|
12Х18Н10Т
06ХН28МДТ,
10Х17Н13М2Т
|
|
13.
|
Степень защиты оболочек от проникновения воды ипыли по ГОСТ 14254-80для погружной части приборадля корпусной части прибора
|
IP 68IP 65
|
|
14.
|
По способу защиты человека от поражения электрическим током прибор соответствует (ГОСТ Р-51350-99)
|
Класс III
|
|
15.
|
По устойчивости к механическим воздействиям ПП соответствует виброустойчивому исполнению(ГОСТ 12997-84).
|
V5
|
|
16.
|
По устойчивости к климатическим воздействиям ПП соответствует исполнению( ГОСТ 15150-69)
|
У 1.1
|
|
17.
|
Установленный срок службы ПП, лет, не менее
|
8
|
|
18.
|
Средняя наработка на отказ, ч., не менее
|
100000
|
|
19.
|
Масса прибора, кг, не более
|
5
|
|
20.
|
Индикация на передней панели прибора
|
Светодиод «СЕТЬ»
|
|
21.
|
Габаритные размеры, мм
|
Ø60Х(360 - 6000)
|
Основные параметры и технические характеристики блока индикации БИ приведены в таблице 2.
Таблица 2 Основные параметры и технические характеристики блока индикации БИ
|
п/п
|
Параметры и характеристики прибора
|
Значение
|
|
1.
|
Питание БИ
|
(24±4)В пост.,или перем.(50Гц) тока
|
|
2.
|
Ток потребления, мА, не более
|
200
|
|
3.
|
Защита данных
|
EEPROM
|
|
4.
|
Тип входного аналогового сигнала, мА
|
4-20 мА, Rвх=100Ом
|
|
5.
|
Разрешающая способность АЦП,%, не более
|
0,015
|
|
6.
|
Предел допускаемой основной погрешности измерения унифицированных аналоговых сигналов %, не более
|
0,2
|
|
7.
|
Влияние температуры на погрешность измерения, %/10ºС, не более
|
0,25
|
|
8.
|
Период измерения, сек
|
0,1
|
|
9.
|
Индикация
|
Четырехразрядный светодиодный индикатор, число сегментов-31, высота цифр- 8мм, цвет-зеленый.
|
|
10.
|
Тип корпуса
|
Для утопленного щитового монтажа
|
|
11.
|
Крепление корпуса
|
В электрощитах
|
|
12.
|
Рабочая температура, °С
|
-40 - +70
|
|
13.
|
Климатическое исполнение (ГОСТ 22261)
|
Группа 4, но для работы при –40 - +70° С
|
|
14.
|
Атмосферное давление, кПа
|
85 – 106,7
|
|
15.
|
Вибрация (ГОСТ 22261)
|
Исполнение 5
|
|
16.
|
Помещение
|
Закрытое, пожаровзрывобезопасное, без паров, вызывающих коррозию
|
|
17.
|
Положение при монтаже
|
любое
|
|
18.
|
Степень защиты оболочек
|
IP30
|
|
19.
|
Вес, кг, не более
|
0,33
|
|
20.
|
Функция масштабирования и линеаризации входных сигналов
|
есть
|
|
21.
|
Число участков линеаризации, не менее
|
16
|
|
22.
|
Интерфейс
|
RS485
|
|
23.
|
Протокол связи
|
Modbus, режим RTU
|
В данной таблице приведены основные параметры и технические характеристики индикатора процессов ИТМ-11(ПРМК.421457.401 РЭ, производство «Микрол»), применяемого в качестве БИ. Подробно работа прибора, способы программирования, функциональные настройки приводятся в «Руководстве по эксплуатации», входящем в комплект поставки преобразователя плотности. В качестве БИ допускается использовать любой другой индикатор процессов с характеристиками не хуже приведенных в таблице №2.
Преобразователи плотности жидкости СКАТ-ППЖ относятся к однофункциональным, восстанавливаемым, ремонтируемым изделиям.
Прибор не содержит драгоценных металлов.
Состав прибора:
В комплект поставки преобразователя плотности жидкости СКАТ-ППЖ входят:
- первичный преобразователь плотности ПП 1 шт.
- блок индикации значения плотности БИ 1 шт.
- кабель связи (тип МКШ 5Х0,35) (по заказу)
- техническое описание и инструкция по эксплуатации СКАТ-ППЖ 1 шт.
- руководство по эксплуатации БИ 1 шт.
- паспорт СКАТ-ППЖ 1 шт.
- упаковка 1 шт.
Способы монтажа на емкости:
Для установки преобразователей плотности жидкости СКАТ-ППЖ на емкости (присоединение к процессу) разработаны следующие варианты:
– крепление ПП к емкости с помощью бобышки, которая вворачивается в приварную гайку на стенке емкости. Уплотнение – резиновая или медная прокладка, лента ФУМ. Резьба – трубная 1½", длина резьбовой части бобышки – 20мм, размер под ключ – 50мм. Давление в емкости – до 2 МПа. Приварная гайка может поставляться в комплекте с ПП по отдельному заказу.
– фланцевое крепление ПП к емкости. Выбор фланца в зависимости от давления в емкости по ГОСТ 1285-80. В опросном (заказном) листе на прибор указывается Ду и Ру. Давление в емкости – до 6,3 МПа.
– крепление ПП к емкости через зажимную цанговую втулку. Крепление позволяет перемещать чувствительный элемент ПП внутри емкости на нужную глубину без потери герметичности емкости. Диапазон перемещения ограничен удлинительной штангой, длина которой определяется потребителем при заказе в опросном (заказном) листе. Давление в емкости – до 0,6 МПа.

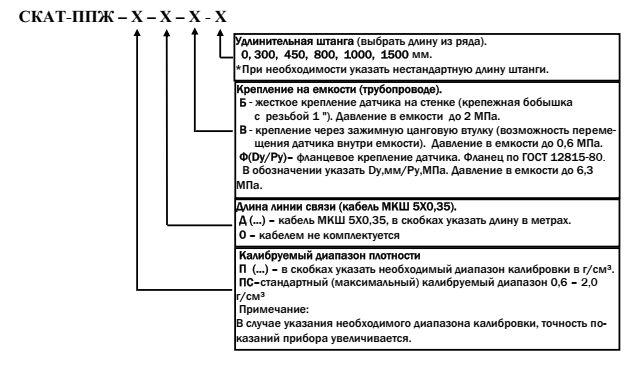

Карта заказа:
Заказ:
При заказе и составлении заявки в Приборинвест укажите наименование прибора, например:
СКАТ-ППЖ-П(0,75–1,25)–Б–Д(40)-300 (Преобразователь плотности жидкости, диапазон изменения плотности жидкости 0,75-1,25 г/см³, крепление к емкости через бобышку с резьбой 1", комплектация соединительным кабелем МКШ 5Х0,35, длиной 40 м, удлинительная штанга-300мм).
