SW-1EPL Датчик-реле контроля протока воды и жидких сред

Наличие:
в наличии


Фотогалерея изображений к товару SW-1EPL Датчик-реле контроля протока воды и жидких сред:



Подробное описание технических характеристик SW-1EPL Датчик-реле контроля протока воды и жидких сред, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Купить SW-1EPL в Республике Беларусь в компании ПРИБОРИНВЕСТ, реле контроля протока SW-1E РБ, SW-1EPL цена, купить в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно, продажа датчик потока воды SW
Назначение:

SW-1EPL - Реле протока для жидких сред RHEASREG® пригодно для контроля потока воды, жидких и газообразных сред в трубопроводах диаметром 3/8”, 1/2” и далее до 8”, в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках.

  • Диаметр трубы — от 1 до 8 дюймов (SW-1 и SW-2)

Основные размеры: d — наружный диаметр наружной резьбы (трубы); D — наружный диаметр внутренней резьбы (муфты); D1 — внутренний диаметр внутренней резьбы; d1 — внутренний диаметр наружной резьбы; D2 — средний диаметр внутренней резьбы; d2 — средний диаметр наружной резьбы.

Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Обозначение размера резьбы


Диаметры резьбы, мм

d=D

d2=D2 d1=D1
1" 33,249 31,770 30,291
2" 59,614 58,135 56,656
3" 87,884 86,405 84,926
4" 113,030 111,551 110,072
5" 138,430 136,951 135,472
6"  163,830
 162,351
160,872
  • Материал погружной части — латунь
  • Максимальная температура жидкости — +120 градусов
  • Монтаж — вварная бобышка (не входит в комплект поставки), диаметр 1 дюйм (32мм) (для труб меньшего диаметра поставляется с фрагментом трубы - Т-тройником. Резьба — внутренняя)
  • Давление в трубопроводе — 11 бар
  • Диапазон протока — от 0,6 до 172,5 (SW-1/SW-2)
  • Перекидной контакт
  • Коммутация — 15А
  • Подключение — клеммы 1,5 кв. мм
  • Класс защиты — IP65
  • Рабочая температура — от –40 до 85°C
SW - Реле протока, механическое, с заслонкой

Тип / группа товаров 2

Диаметр трубы DN

Макс. рабочее давление PN max Среда (Материал соприкасающихся частей) Вкл. установленный T-тройник соотв. DIN 2950

SW-1EPL

1"-8"

11 бар

нормальная

(латунь)

-

SW-2EPL

1"-8"

30 бар агрессивная (высококачеств. сталь, V4A)

-

SW-3EPL

1/2"

11 бар нормальная (латунь)

SW-4EPL

3/4"

11 бар нормальная (латунь)

Принадлежности: PSW-09 - запасная заслонка
Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) !
Таблица значений переключения SW-1EPL SW-2EPL

Диаметр трубы

Заводская установка выкл/вкл (м3/ч)

Макс. установка выкл/вкл (м3/ч)

1"

0.6 / 1.0

2.0 / 2.1
1 1/4"

0.8 / 1.3

2.8 / 3.0
1 1/2"

1.1 / 1.7

3.7 / 4.0
2"

2.2 / 3.1

5.7 / 6.1
2 1/2"

2.7 / 4.0

6.5 / 7.0
3"

4.3 / 6.2

10.7 / 11.4
4"

11.4 / 14.7

27.7 / 29.0
4" Z
6.1 / 8.0 17.3 / 18.4
5" 22.9 / 28.4 53.3 / 55.6
5" Z
9.3 / 12.9 25.2 / 26.8
6" 35.9 / 43.1 81.7 / 85.1
6" Z
12.3 / 16.8 30.6 / 32.7
8" 72.6 / 85.1 165.7 / 172.5
8" Z
38.6 / 46.5 90.8 / 94.2

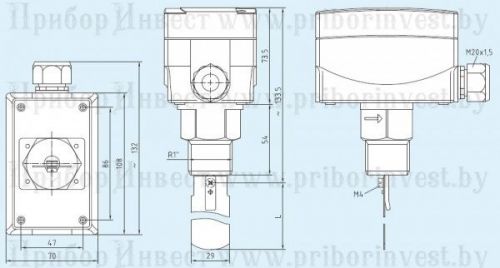

Габаритные размеры:
sw-1e_2e_gabaritnie_razmery_by_priborinvest

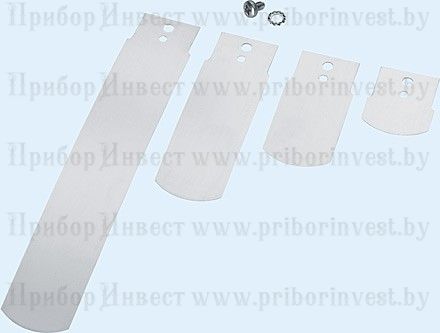

Вид заслонки:
psw-09_by_priborinvest


Характеристики:

Напряжение питания: 15 (8) A; 24…250 B переменного тока, мин. 150 мА для 24 В перем. тока
Принцип работы: контакты COM - NO (красный–желтый) размыкаются при уменьшении потока до заданного значения. Одновременно замыкаются контакты COM - NC (красный–синий) и могут быть использованы как сигнальный контакт. Прибор настроен на заводе на минимальный порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Контакт: защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя
Монтаж/подключение: вертикальная установка на горизонтальном трубопроводе, T-тройник Rx''  (для SW-3, SW-4) соотв. DIN 2950. Перед и за заслонкой необходимы участки трубы для «успокоения» течения длиной каждый не менее пяти диаметров трубопровода.
Корпус: пластик, полиамид, 30 % усиление стеклянными шариками, цвет чистый белый (аналогичен RAL 9010)
Температура корпуса: - 40°C...+ 85°C
Макс. температура среды: +120°C
Размеры: 108 x 70 x 73,5 мм (Thor II)
Основная часть: оцинкованная сталь
Ввинчиваемая часть: латунь или высококачественная сталь (см. таблицу)
Заслонка: высококачественная сталь, 1.4401, VA
Присоединение кабеля: M 20 x 1,5 ; с разгрузкой натяжения
Электрическое подключение: 0,14 - 1,5 мм2, по винтовым зажимам
Класс защиты: I (согласно EN 60 730)
Степень защиты: IP 65 (согласно EN 60 529)
Нормы и сертификаты: соответствие CE - нормам, директива 2004 ⁄ 108 ⁄ EC «Электромагнитная совместимость», директива 2006 ⁄ 95 ⁄ EC «Низковольтное оборудование»



Код товара: sw-1epl Вес: 0.70
