ТГС-712, ТГС-711, ТГС-711М, ТГС-712М, ТГ2С-711М, ТГ2С-712М, ТГ2С-711, ТГ2С-712, ТГС-711-М1, ТГС-712-М1, ТГ2С-711-М1, ТГ2С-712-М1 Термометр газовый манометрический самопишущий однозаписной, двухзаписной с приводом диаграммного диска часового типа или 220В • цена, стоимость в минске, бресте, гомеле, витебске, могилеве, гродно от Приборинвест
1 2 3 4 5

ТГС-711М1, ТГС-712М1, ТГ2С-711М1, ТГ2С-712М1 Термометр газовый самопишущий

Наличие:
в наличии


Фотогалерея изображений к товару ТГС-711М1, ТГС-712М1, ТГ2С-711М1, ТГ2С-712М1 Термометр газовый самопишущий:



Подробное описание технических характеристик ТГС-711М1, ТГС-712М1, ТГ2С-711М1, ТГ2С-712М1 Термометр газовый самопишущий, его возможные модификации (исполнения), а так же как правильно оформить заказ:

ТГС-711М1, ТГС-712М1, ТГ2С-711М1, ТГ2С-712М1 / Термометр газовый самопишущий. Цена на термометр однозаписной ТГС-711, ТГС-712,  термометр однозаписной, двухзаписной ТГ2С-712, ТГ2С-711 в  Минск, Гродно, Гомель, Брест, Могилев, Витебск. Купить с поверкой ТГС-711, ТГС-711М, ТГС-711М1, ТГС-712, ТГС-712М, ТГС-712М1, ТГ2С-711, ТГ2С-711М, ТГ2С-711М1, ТГ2С-712, ТГ2С-712М, ТГ2С-712М1
Назначение :
Термометры манометрические газовые самопишущие серии ТГС, представленные модельным рядом, который включает в себя наименования: ТГС-712, ТГС-711, ТГ2С-711 и ТГ2С-712, предназначены для непрерывного дистанционного измерения температуры жидких и газообразных сред в стационарных промышленных установках, записи ее во времени на дисковой диаграмме и для использования в системах автоматического контроля, регулирования и управления температурой в промышленных технологических процессах. Термометры тгс различаются по способу выдачи информации и наличием дополнительных устройств (более подробно - в таблице ниже).

Типы самопишущих газовых термометров:

Наименование / Обозначение
Описание / Способ выдачи информации и наличие дополнительных устройств
ТГС-711, ТГС-711М, ТГС-711М1
термометр однозаписной с приводом диаграммного диска от электродвигателя (220В)
ТГС-712, ТГС-712М, ТГС-712М1 термометр однозаписной с приводом диаграммного диска от часового механизма
ТГ2С-711, ТГ2С-711М, ТГ2С-711М1 термометр двухзаписной с приводом диаграммного диска от электродвигателя (220В)
ТГ2С-712, ТГ2С-712М, ТГ2С-712М1 термометр двухзаписной с приводом диаграммного диска от часового механизма


Основные технические характеристики приборов:

 1. Пределы измерений, °С:

–50…+50; –50…+100; –50…+150;
0…+100; +50…+150; 0…+150;
0…+200; 0…+250; 0…+300;
0…+400; +100…+300

 2. Длина соединительного капилляра, м:

1,6; 2,5; 4; 6; 10; 16; 25

 3. Длина погружения термобаллона, мм:

160; 200; 250; 315; 400

 4. Классы точности

1; 1,5

 5. Температура окружающего воздуха, °С:
     для ТГС-712М; ТГ2С-712М (исполнение УХЛ2)
     для ТГС-711М; ТГС-712М; ТГ2С-712М (исполнение УХЛ4)
     для всех термометров исполнения Т3


–50…+60
–10…+60
–10…+55

 6. Климатические исполнения

УХЛ2; УХЛ4; Т3

 7. Относительная влажность окружающего воздуха
     при температуре 35°С, %
     для исполнения УХЛ2
     для исполнения УХЛ4
     для исполнения Т3



98
80
100

 8. Степень защиты от воздействия пыли и воды

IP40 или IP54

 9. Виброустойчивость, группа

L3

10. Питание ТГС-711М, ТГ2С-711М
      от сети переменного тока:
      напряжение, В
      частота, Гц


220  [+22/-33]
50±1; 60±1

11. Время одного оборота диаграммного диска, ч

24

12. Давление измеряемой среды, кгс/см2, до
      без защитной гильзы
      с защитной гильзой


64
250

13. Присоединительная резьба, D, мм

М33х2

14. Габаритные размеры корпуса, мм:

280х340х125

15. Масса термометра без термосистемы,
      кг, не более:
      ТГС-711М, ТГ2С-711М, ТГС-712М, ТГ2С-712М



6,5

16. Изготавливаются по

ТУ 311-0225626.117-91


Техническое обслуживание термометров самопишущих:

Техническое обслуживание:

1.1. Меры безопасности.

1.1.1. Источником опасности при монтаже и эксплуатации термометров является электрический ток и измеряемая среда, находящаяся под давлени­ем.

1.1.2. Безопасность эксплуатации термометров обеспечивается: прочностью и герметичностью измерительных камер; надежным креплением при монтаже на объекте;

изоляцией электрических цепей;

конструкцией - все составные части, находящиеся под напряжением, размещены в корпусе, обеспечивающем защиту обслуживающего персона­ла от соприкосновения с деталями и узлами, находящимися под напряже­нием.

1.1.3. При испытании термометров с электрическими устройствами не­обходимо соблюдать общие требования безопасности по ГОСТ 12.3.019- 80, а при необходимости - «Правила технической эксплуатации электроус­тановок потребителей» и «Правила техники безопасности при эксплуата­ции электроустановок потребителей» для электроустановок напряжением до 1000 В.

1.1.4.Устранение дефектов термометров, замена, присоединение и от­соединение термометров от магистралей, подводящих измеряемую среду, должно производиться при полном отсутствии давления в магистралях и отключенном электрическом питании.

1.1.5.  Термометры с электроприводом не могут устанавливаться во взрывоопасных помещениях.

1.2. Порядок установки.

1.2.1. При выборе места установки термометра необходимо соблюдать следующие условия:

термометр должен быть установлен в вертикальном положении с до­пускаемым отклонением ±2°;

термометр и его капилляр не должны находиться вблизи каких-либо на­гревательных или охлаждающих устройств во избежание температурной погрешности;

окружающая термометр среда не должна содержать примесей агрессив­ных паров и газов;

термометр не должен подвергаться тряске и вибрации, в противном случае необходимо применять амортизирующие приспособления;

при наружной установке термометр должен быть защищен от воздейст- иия атмосферных осадков (шкаф, навес и т.п.).

1.2. Основным условием правильного измерения температуры являет­ся полное погружение термобаллона в измеряемую среду. Положение тер- чоб.плона может быть любым: вертикальным, наклонным, горизонтальном.

При давлении свыше 6,3 MПа(64 кгс/см2), и в случае, если смена термометра может повлечь нежелательную в производстве остановку объекта, рекомендуется применять защитную гильзу.

Защитную гильзу заполнить жидкостью с температурой кипения выше верхнего предела измерения термометра.

1.2.3. Клемма заземления термометров с приводом диаграммы от син­хронного двигателя должна быть соединена с контуром заземления пере­мычкой сечением не менее 3 мм2.


1.3.  Подготовка к работе.



1.3.1. Перед включением термометра в работу необходимо:



проверить герметичность в месте установки термобаллона;



промыть перо;



вставить перо на свободный конец рычага пера и баллончики заполнить чернилами;



надеть диск диаграммный на диаграммолержатель и закрепить его по­сле установки на соответствующее время;



пустить в ход часовой механизм или включить питание электроприво­да;



закрыть крышку термометра;



проверить заземление термометров с электроприводом.



1.3.2. Упор арретира пера, расположенный на крышке 1: (приложения Л, Б), ввести в соприкосновение с арретиром 9 и, регулируя положение упора, обеспечить прижим пера (перьев) к диаграмме при заерытой крыш­ке.



1.4. Порядок работы.



1.4.1. В процессе эксплуатации термометра диск диаграммный 16 меня­ется один или два раза в сутки. Канал стержня пера 11 при ; асорении про­чищается иглами или промывается теплой водой.



Для пуска и остановки электропривода имеется тумблер.



Часовой механизм необходимо заводить один раз в 8 суго <.



Завод производить поворотом ключа для завода часового механизма.



1.4.2. В процессе эксплуатации температура измеряемой среды не должна быть выше верхнего предела измерения, на который рассчитан и настроен термометр.



1.4.3.Следить за герметичностью соединений в месте устаковки термо­баллона, в случае необходимости подтянуть зажимной штуцер или сменить набивку сквозного плетения.



1.4.4. Ежедневно или по мере расходования заполнять баллончик пера чернилами. Рецепт чернил приведен чуть ниже.


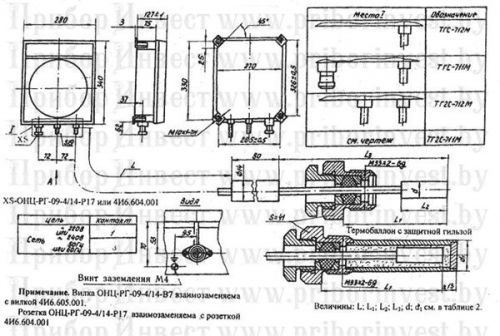

Габаритные и установочные размеры ТГС-711М, ТГС-712М, ТГ2С-711М, ТГ2С-712М:

tgs-gabaritnie_razmeri_by_priborinvest

Примечание: длина погружения термобаллона при длине капилляра L от 10 м и выше и температуре 400 °С составляет не менее 315 мм.

Перечень диаграммных дисков, используемых на самописце ТГС-711 -712, ТГ2С- 712 - 711 в зависимости от температуры:



Пределы измерений. °С

Реестровый номер

Время одного оборота диска диаграммного, ч

от

до



-200

+50

2366



-150

+50

2367



-100

+50

2368



-50

+50

2335



-50

+ 100

2336



-50

+ 150

2337



0

100

2328



0

150

2330



0

.200

2331



0

250

2372 .

24

0

300

2332



0

400

2333



0

600

2334



0

700

2374



50

150

2339



100

250

2373



100

300

2342



100

500

2343



200

500

2345



200

600

2346





Рецепт чернил для ТГС:



Наименование

компонентов

ГОСТ

Содержание компонентов в 1 л. чернил

красные

фиолетовые

1. Клей мездровый

ГОСТ 3252-80

4 г

4 г

2. Глицерин, дистиллиро­







ванный

ГОСТ 6824-76

200 мл

200 мл

3. Спирт этиловый ректи­







фикованный

ГОСТ 18300-87

83 мл

83 мл

4. Фенол «Ч»



2 г

2 г

5. Метиловый фиолетовый







индикатор (мстил-виолст)



1 г

6. Эозин калия



5 г

7. Вода дистиллированная

ГОСТ 6709-72

706 мл

710мл



Примечание: Для приготовления чернил, применяемых в приборах тропиче­ского исполнения, в рецепте, указанном в таблице, количество фенола увеличивают до 10 г за счет соответствующего уменьшения количества воды.


Оформление заказа:


При заказе необходимо указать:

  1. Тип термометра
  2. Пределы измерений
  3. Класс точности
  4. Длину соединительного капилляра
  5. Длину погружения термобаллона
  6. Наличие защитной гильзы
  7. Обозначение ТУ

Термометр самопишущий с приводом диаграммного диска от электродвигателя, с пределами измерений от 0 до 100°С, класса точности 1, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 200 мм:
“Термометр ТГС-711М-(0…100С)-1-2,5м-200мм ТУ 311-0225626.117-91” .

Термометр самопишущий с приводом диаграммного диска от часового механизма, с пределами измерений от 0 до 150°С, класса точности 1, с длиной соединительного капилляра 6 м и длиной погружения термобаллона 160 мм:
“Термометр ТГС-712М-(0…150С)-1-6м-160мм ТУ 311-0225626.117-91” .

Термометр самопишущий с поверкой доступен к зак
